Produk bekendstelling :
Die hoek tussen die inlaat- en uitlaatpoorte van die Z-tipe pulsklep is 90 °, en dit kan saam wees met die stofversamelaarmuurskotkoppelstuk, saamgeperste lugtenk en spesiale beweegbare verbinding. Solank die bypassende keuse redelik is, is installasie, gebruik en instandhouding uiters gerieflik.
Werksbeginsel:
Die polsklep bestaan uit 'n solenoïedpaal, 'n diafragma en 'n klepliggaam. Die area van die agterste kamer van die diafra
Die polsbeheerder voer 'n elektriese sein in, wat veroorsaak dat die solenoïedpaal die bewegende kolom inskakel, die aflaaigat oopmaak en die drukgas vinnig in die agterste kamer van die diafragma ontlaai. Die drukgas in die voorste kamer van die diafragma lig die diafragma op, maak die kanaal oop en die polsklep blaas.
Die elektriese pulssein verdwyn, en die veer van die solenoïedpaal stel die bewegende kolom onmiddellik terug om die aflaaigat toe te maak. Die gasdruk en veerkrag in die agterste kamer van die diafragma sluit die kanaal, en die klep hou op blaas.
Die dempingsgat op die diafragma speel 'n rol om die lugvloei te demp wanneer die vlieënierkop die kolom beweeg om die gasdruk vir ontlaai te lig. Wanneer die aflaaigat toe is, vul die drukgas vinnig die agterste kamer, wat veroorsaak dat die diafragma die kanaal toemaak en ophou blaas.
Sertifikate: CE, CCC, ROHS, IP65;
Strukturele eienskappe:

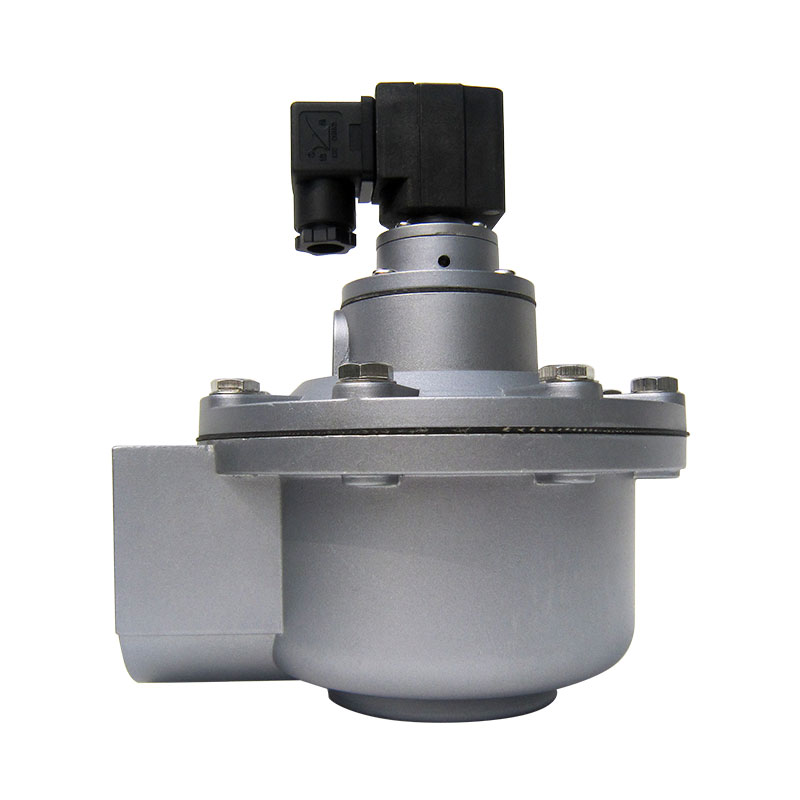

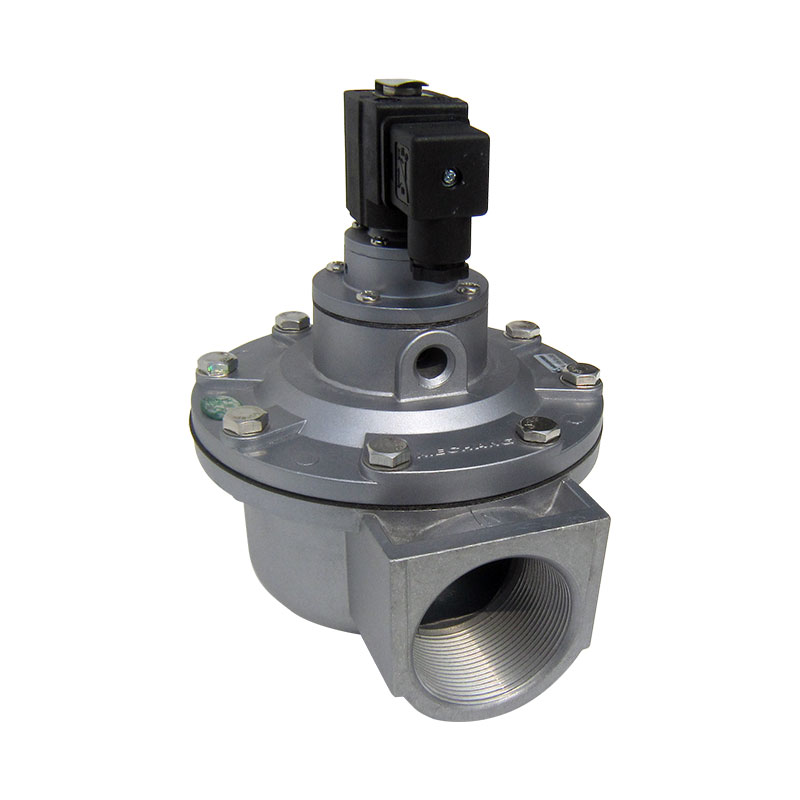

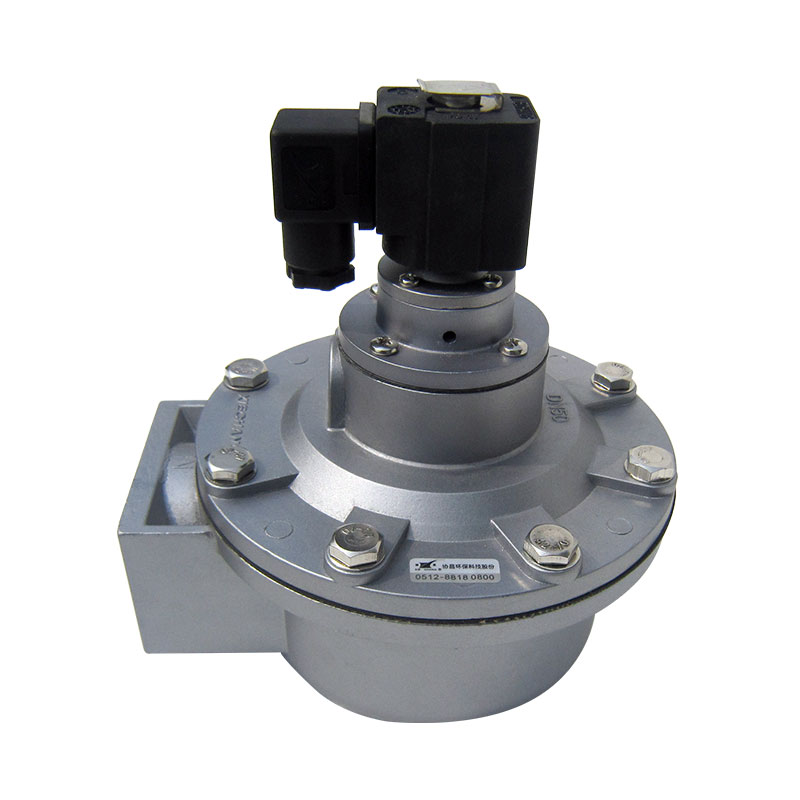

DCF-Z tipe skroefdraadpulsklep (ook bekend as reghoekige solenoïdeklep, reghoekige polsklep, reghoekklep), met 'n duim-pyp-geschroefde struktuur vir die inlaat- en uitlaatverbindingsgate.
Die verbeterde DCF-Z tipe skroefdraad reghoekige pulsklep het die volume van die uitlaatkamer van die pulsklep vergroot; Verbeter die magnetiese materiaal van die skroefdraad reghoekige polsklep; Die struktuur en materiaal van die diafragma en drukveer is verbeter, wat die uitlaatvolume van die reghoekige polsklep verhoog, die magnetiese induksiesterkte en sensitiwiteit van die solenoïdeklep verbeter, die betroubaarheid en stabiliteit van die polsklep verbeter en sy lewensduur verleng.
Tegniese standaard:
Tegniese kategorie |
Relevante parameter |
Werksdruk |
0.2~0.6MPa |
Dra medium |
Skoon lug |
Werkspanning |
DC24V ( AC220V/50Hz ) |
Huidige |
1.25A ( 0.5A ) |
Beskermingsvlak |
IP65 |
Gebruiksomgewing |
1. Kamertemperatuur diafragma -10 ℃ ~80 ℃ 2. Die relatiewe humiditeit van die lug mag nie 85% oorskry nie |
Difragma diens lewe |
Ongeveer 1 miljoen keer blaas |
I. Vakuum behandeling vir solenoïde spoel om skadelike onsuiwerhede uit te skakel, dit maak die vlieënier werk meer sensitief en betroubaar;
II. Opening en aflaaipoort pas by die polsklep, vinnig oop en toe, dus verhoog dit die blaasvolume per tydseenheid;
III. Membraan: Effektiewe binding en Voldoende treksterkte, Betroubare verseëling, Groot teen-roes en anti-veroudering eienskappe, ons is die enigste maatskappy in China wat hoë-prestasie diafragma gebruik sodat dit langtermyn werking betroubaarheid verseker. Die maatskappy wat diafragma aan ons verskaf, verskaf ook diafragma aan GOYEN en ASCO klep, dit is dieselfde verskaffer. Ons waarborg ten minste 1 miljoen keer lewensduur (5 jaar).
IV. Ons gebruik hoë kwaliteit drukveer om ten minste 1 miljoen tye van lewensduur te waarborg.

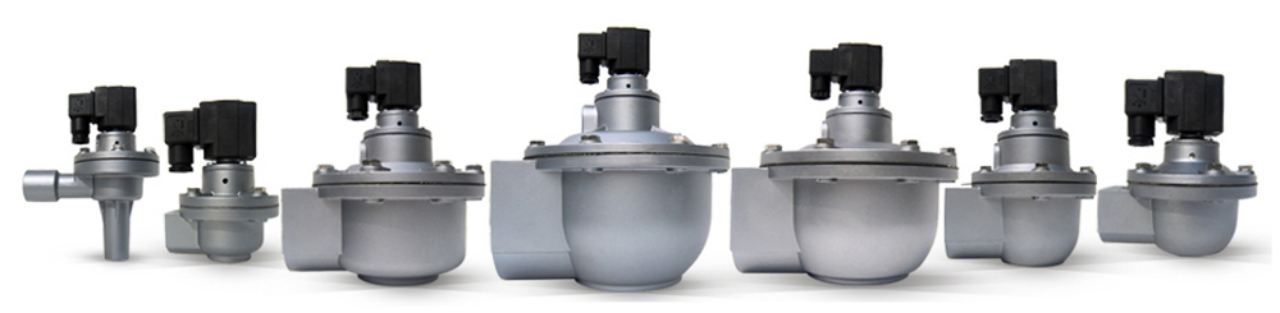

Produk parameters:
Z Model No. |
Z Klep grootte |
Inlaat en uitlaat grootte |
Diafragma |
Metrieke ( mm ) |
Draad ( duim ) |
DCF-Z-20 |
3/4 duim |
20 |
G3/4 duim |
Enkel diafragma |
DCF-Z-25 |
1 duim |
25 |
G1 duim |
Enkel diafragma |
DCF-Z-40S |
1,5 duim |
40 |
G1,5 duim |
Dubbel diafragma |
DCF-Z-50S |
2 duim |
50 |
G2 duim |
Dubbel diafragma |
DCF-Z-62S |
2,5 duim |
62 |
G2.5 duim |
Dubbel diafragma |
DCF-Z-76S |
3 duim |
76 |
G3 duim |
Dubbel diafragma |
Na-verkope diens:
Suzhou Xiechang Environmental Protection Technology Co., Ltd. is 'n hoë-tegnologie-onderneming wat fokus op ontploffingsvaste pulskleppe, intelligente stoffilter en algehele oplossings vir stofversamelaars. Xiechang hou by die doelwit van 'wetenskaplike en tegnologiese navorsing en ontwikkeling is die eerste produktiwiteit'. Deurlopende innovasie is die dryfveer vir die ontwikkeling van Xiechang Company, wat spesialiseer in die vervaardiging van polskleppe en die navorsing en ontwikkeling van slim stoffilterstelsels. Met meer as 30 jaar se ryk navorsings- en ontwikkelingservaring, het dit meer as 50 nasionale patente verkry.
Diensverbintenis:
Xiechang bied professionele aanlyn konsultasie en hanteer jou professionele vrae binne 2 uur. Gedetailleerde tegniese inligting word binne 4 uur afgelewer, en Xiechang voorsien jou van 'n redelike kwotasie en oplossing binne 2 uur. Daar is ook 'n ontvangsbestuurder vir inspeksies op die terrein, wat beskikbaar is om u inspeksies te eniger tyd te ontvang en daarna streef om verskeie geriewe vir u inspeksiewerk te verskaf.
