V sekčním zpětném foukání
pytlové filtry , aby byl zaručen nepřerušovaný provoz během cyklu čištění prachu, je sběrač prachu rozdělen do několika malých komor. Čištění se provádí postupným zastavením přívodu vzduchu do každé komory pro zpětné foukání. Při rozdělování komor se používají jednořadé konfigurace pro sběrače prachu se 4 až 8 komorami. Pro ty, které mají 6 až 20 komor, jsou implementována dvouřadá uspořádání.
Plánování uspořádání komor filtračních sáčků
1. Požadavek na filtrační plochu:
Rozložení komory filtračních vaků musí především splňovat požadavky na filtrační plochu. Jakmile je zajištěna dostatečná filtrační plocha, přesune se pozornost na prostorově úsporné uspořádání filtračních sáčků. Toho je dosaženo při zachování vynikající přístupnosti pro údržbu a efektivně minimalizuje stopu.
2. Vzdálenost mezi sáčky
U filtračních sáčků o průměru φ200 mm se vzdálenost od středu ke středu pohybuje od 250 do 280 mm.
U filtračních sáčků o průměru φ250 mm se vzdálenost od středu ke středu pohybuje od 300 do 350 mm.
U filtračních sáčků o průměru φ300 mm se vzdálenost od středu ke středu pohybuje od 350 do 400 mm.
3. Počet řad filtračních sáčků
Počet řad filtračních vaků je určen průměrem filtračních vaků. Když je údržbová ulička umístěna uprostřed komory vaku:
U filtračních sáčků o průměru φ200 mm počet řad obvykle nepřesahuje tři.
U filtračních sáčků o průměru φ300 mm počet řad nepřesahuje dvě.
Pokud jsou na obou stranách vakuové komory k dispozici uličky pro údržbu, lze nainstalovat čtyři nebo šest řad filtračních vaků. Počet filtračních sáčků na vodorovnou řadu lze určit podle konkrétních požadavků projektu.
4. Rozměry uličky pro údržbu: Šířka uličky pro údržbu se obecně pohybuje od 300 do 600 mm. Tento rozměr představuje světlou vzdálenost mezi filtračními sáčky nebo světlou vzdálenost od filtračních sáčků ke stěnovému panelu.

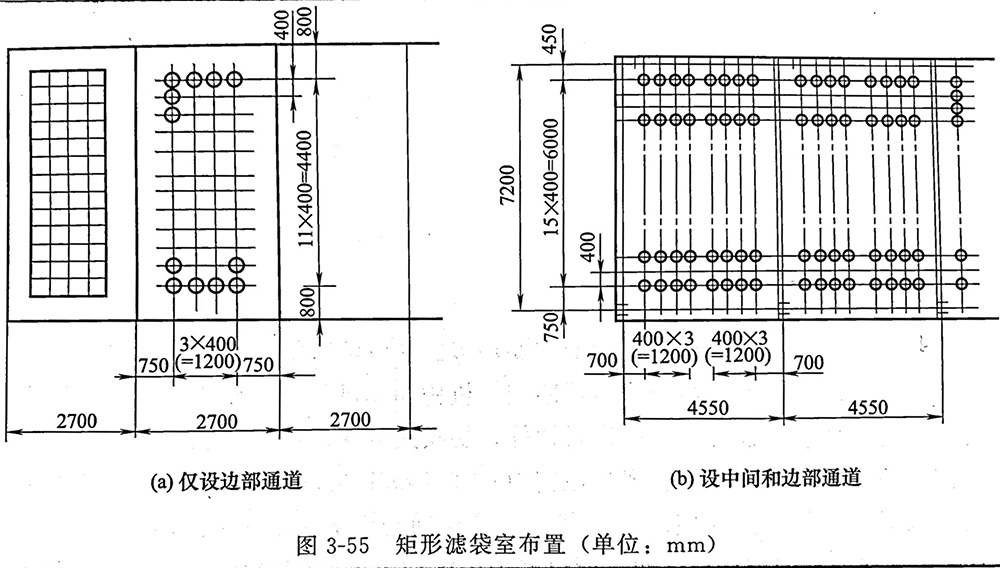

Uspořádání pravoúhlých komor filtračního vaku je znázorněno na obrázku 3-55. Obrázek 3-55(a) obsahuje pouze boční uličky, zatímco obrázek 3-55(b) zahrnuje střední i boční uličky.
