دریچه ها نقش مهمی در کنترل جریان گازها یا مایعات در سیستم های مختلف دارند و آنها را در کاربردهای صنعتی ، تجاری و مسکونی ضروری می کنند. در میان بسیاری از انواع دریچه های موجود ، دریچه های پالس و دریچه های solenoid به طور گسترده ای برای اهداف خاص استفاده می شوند. اگرچه ممکن است از بعضی جهات مشابه به نظر برسند ، اما اساساً در طراحی ، عملکرد و برنامه های کاربردی آنها متفاوت هستند. در این مقاله به بررسی تفاوت های بین این دو نوع دریچه ، ارائه بینش های عمیق و مقایسه می پردازیم تا به شما در درک نقش های منحصر به فرد آنها کمک کند.
درک دریچه های نبض
شیر پالس چیست؟

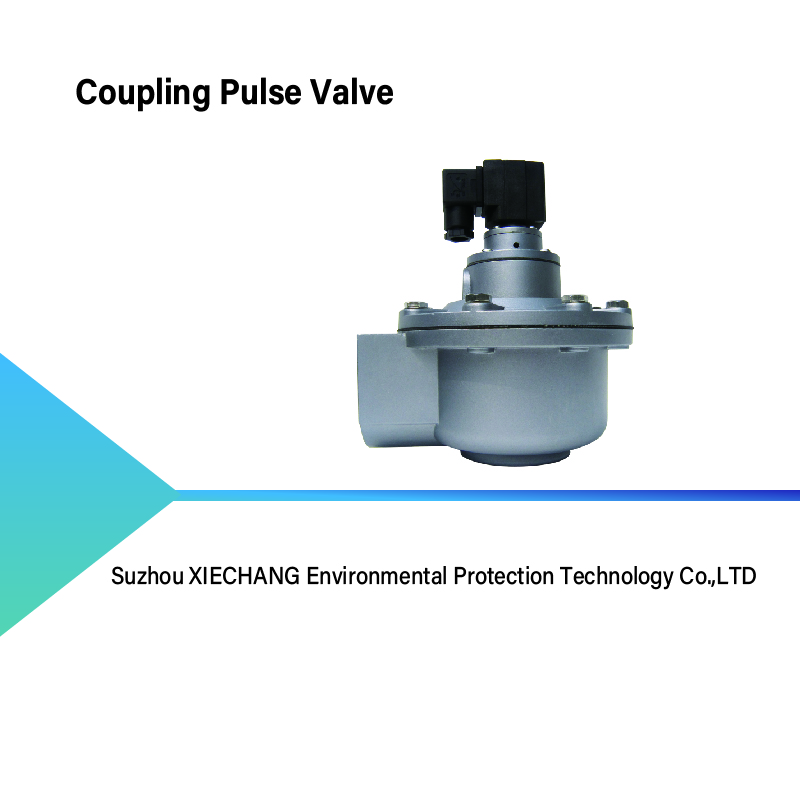

دریچه پالس یک دریچه تخصصی است که برای آزاد کردن پشت سر هم کوتاه هوای پر فشار یا گاز در یک سیستم طراحی شده است. این دریچه ها بیشتر در سیستم های جمع آوری گرد و غبار مورد استفاده قرار می گیرند ، جایی که با آزاد کردن پشت سر هم هوای قدرتمند هوا که گرد و غبار انباشته را از بین می برند ، به تمیز کردن کیسه های فیلتر یا کارتریج کمک می کنند. عملکرد دریچه های پالس با فعال سازی پر سرعت و بهره وری انرژی آنها مشخص می شود.
دریچه های پالس به طور معمول توسط یک خلبان سولنوئید یا پنوماتیک اداره می شوند. هنگامی که دریچه شروع می شود ، به سرعت باز می شود و اجازه می دهد هوای فشرده شده در یک پالس کوتاه و قدرتمند جریان یابد. این پالس فشار قوی برای اطمینان از کارآیی سیستم هایی مانند جمع کننده گرد و غبار صنعتی ضروری است.
ویژگی های دریچه های نبض
فعال سازی با سرعت بالا: برای ارائه پالس های کوتاه و قدرتمند ، در میلی ثانیه باز می شود و بسته می شود.
بهره وری انرژی: از هوای فشرده شده به طور مؤثر برای به حداقل رساندن اتلاف استفاده می کند.
طراحی بادوام: ساخته شده برای مقاومت در برابر محیط های پر فشار و فعال سازی مکرر.
برنامه های خاص: در درجه اول در سیستمهایی که نیاز به انفجار دوره ای هوا یا گاز دارند ، مانند جمع کننده گرد و غبار استفاده می شود.
درک دریچه های solenoid
دریچه solenoid چیست؟
یک شیر برقی دریچه الکترومکانیکی است که جریان مایعات یا گازها را کنترل می کند. دریچه توسط یک الکترومغناطیسی الکترومغناطیسی فعال می شود ، که یک پیستون یا دیافراگم را برای باز یا بستن شیر حرکت می دهد. دریچه های solenoid فوق العاده متنوع هستند و در طیف گسترده ای از برنامه ها ، از کنترل جریان آب در سیستم های آبیاری گرفته تا مدیریت سوخت در موتورها استفاده می شوند.
دریچه های solenoid در انواع مختلفی از جمله تنظیمات دو طرفه ، سه طرفه و چهار طرفه ارائه می شود و انعطاف پذیری را برای مصارف متنوع ارائه می دهد. آنها می توانند سرعت جریان ، جهت و فشار را با دقت کنترل کنند و آنها را در بسیاری از سیستم های خودکار یکپارچه سازند.
ویژگی های دریچه های solenoid
عملکرد الکترومغناطیسی: از یک جریان الکتریکی برای تولید یک میدان مغناطیسی که شیر را فعال می کند استفاده می کند.
برنامه های همه کاره: مناسب برای کنترل مایعات و گازها.
تنوع پیکربندی ها: در چندین طرح ، از جمله انواع معمولی باز و به طور معمول بسته موجود است.
کنترل خودکار: برای عملکرد دقیق می تواند با سنسورها و سیستم های کنترل ادغام شود.
تفاوتهای کلیدی بین دریچه های پالس و دریچه های solenoid
دارای دریچه
سوپاپ پالس
دریچه پالس
عملکرد اصلی
انفجارهای کوتاه هوا را منتشر می کند
جریان مداوم مایعات یا گازها را کنترل می کند
فعال سازی
با سرعت بالا و کوتاه مدت
کنترل الکترومغناطیسی و طولانی تر
برنامه
گردآورنده های گرد و غبار ، سیستم های تمیز کردن
آبیاری ، سیستم های سوخت ، اتوماسیون صنعتی
طراحی
بادوام برای انفجارهای پر فشار
همه کاره ، در تنظیمات متعدد موجود است
کارایی انرژی
برای حداقل هدر رفتن هوا بهینه شده است
بستگی به کاربرد و استفاده دارد
متداول
شیر حلزوی پالس چیست؟
دریچه سولنوئید پالس ترکیبی از یک دریچه solenoid و یک مکانیسم شیر پالس است. این دریچه ها از یک الکترومغناطیسی برای کنترل فعال شدن شیر پالس استفاده می کنند و باعث می شود انفجارهای پر سرعت هوا یا گاز در سیستم هایی مانند گرد و غبار. هنگامی که دریچه باز و بسته می شود ، سولنوئید کنترل می کند و از زمان بندی دقیق و عملکرد کارآمد اطمینان می دهد.
دو نوع دریچه solenoid چیست؟
دریچه های solenoid در درجه اول بر اساس عملکرد و پیکربندی آنها طبقه بندی می شوند. دو نوع اصلی عبارتند از:
به طور معمول باز (NO): هنگامی که هیچ جریان الکتریکی اعمال نمی شود ، دریچه باز می شود و هنگام انرژی سولنوئید بسته می شود.
به طور معمول بسته (NC): هنگامی که هیچ جریان الکتریکی اعمال نمی شود و در هنگام انرژی سولنوئید باز می شود ، دریچه بسته می شود.
علاوه بر این ، دریچه های solenoid بسته به تعداد درگاه ها و مسیرهای جریان که کنترل می کنند ، می توانند با طراحی آنها مانند دریچه های دو طرفه ، سه طرفه یا چهار طرفه طبقه بندی شوند.
آیا یک solenoid و دریچه یک چیز است؟
نه ، یک solenoid و یک دریچه یکسان نیستند ، هرچند که از نزدیک با هم ارتباط دارند. یک solenoid یک سیم پیچ الکترومغناطیسی است که هنگام جریان برق از طریق آن ، میدان مغناطیسی تولید می کند. این میدان مغناطیسی یک پیستون یا محرک را جابجا می کند که به نوبه خود کنترل باز یا بسته شدن شیر را کنترل می کند. در اصل ، solenoid مکانیسمی است که شیر را کار می کند ، در حالی که خود شیر کنترل جریان مایعات یا گازها را کنترل می کند.
تفاوت بین شیر پیزو و دریچه سولنوئید چیست؟
تفاوت کلیدی بین شیر پیزو و یک شیر برقی در مکانیسم تحریک آنها نهفته است:
نشان
دریچه
دریچه
مکانیسم فعال سازی
از مواد پیزو الکتریک برای ایجاد حرکت استفاده می کند
از سولنوئیدهای الکترومغناطیسی برای فعال کردن یک پیستون استفاده می کند
مصرف برق
خیلی کم
متوسط تا زیاد
دقت
عالی
معتاد
سرعت
کندتر
سریعتر
برنامه
ریزگردها ، سیستم های دقیق
کنترل جریان عمومی ، سیستم های صنعتی
دریچه های پیزو برای برنامه هایی که نیاز به کنترل دقیق و مصرف کم مصرف دارند ایده آل هستند ، در حالی که دریچه های solenoid در کنترل جریان با سرعت بالا و عمومی عالی هستند.
کاربردهای دریچه های پالس و دریچه های solenoid
کاربردهای متداول دریچه های پالس
سیستم های جمع آوری گرد و غبار: تمیز کردن کیسه های فیلتر و کارتریج ها در جمع کننده گرد و غبار صنعتی.
سیستم های انفجار هوا: ارائه پشت سر هم قدرتمند هوا برای تمیز کردن یا حرکت مادی.
سیستم های پنوماتیک: سیلندرها یا دریچه های فعال در محیط های فشار قوی.
کاربردهای متداول دریچه های solenoid
سیستم های آبیاری: خودکار کردن جریان آب برای کشاورزی یا محوطه سازی.
اتوماسیون صنعتی: کنترل گاز یا جریان مایع در فرآیندهای تولید.
سیستم های سوخت: مدیریت تحویل سوخت در موتورها یا مشعل های صنعتی.
تجهیزات پزشکی: تنظیم جریان گازها یا مایعات در دستگاههای تشخیصی.
پیشرفت در فناوری دریچه
با پیشرفت های مداوم در فناوری ، هر دو دریچه پالس و دریچه های سولنوئید پیشرفت هایی در کارآیی ، دوام و دقت مشاهده کرده اند. مواد و طرح های مدرن برنامه های خود را گسترش داده اند ، از جمله:
مواد سازگار با محیط زیست: کاهش اثرات زیست محیطی با استفاده از اجزای قابل بازیافت.
ادغام سیستم های هوشمند: شامل سنسورها و فناوری IoT برای نظارت و کنترل در زمان واقعی.
بهره وری انرژی: کاهش مصرف انرژی و هدر رفتن از طریق طرح های بهینه.
پایان
درک تفاوت بین دریچه های پالس و دریچه های سولنوئید برای انتخاب مؤلفه مناسب برای کاربرد شما بسیار مهم است. در حالی که دریچه های پالس برای تحویل انفجارهای کوتاه هوا در سیستم های پر فشار مانند گرد و غبار ایده آل هستند ، دریچه های solenoid کنترل جریان همه کاره را برای مایعات و گازها در انواع مختلف تنظیم می کنند.
با در نظر گرفتن عواملی مانند عملکرد ، کاربرد و بهره وری انرژی ، می توانید دریچه ای را انتخاب کنید که به بهترین وجه نیازهای شما را برآورده کند. با ادامه نوآوری در فن آوری دریچه ، هر دو دریچه پالس و سولنوئید در سیستم های صنعتی و تجاری مدرن یکپارچه هستند.
