Toimintaperiaate:

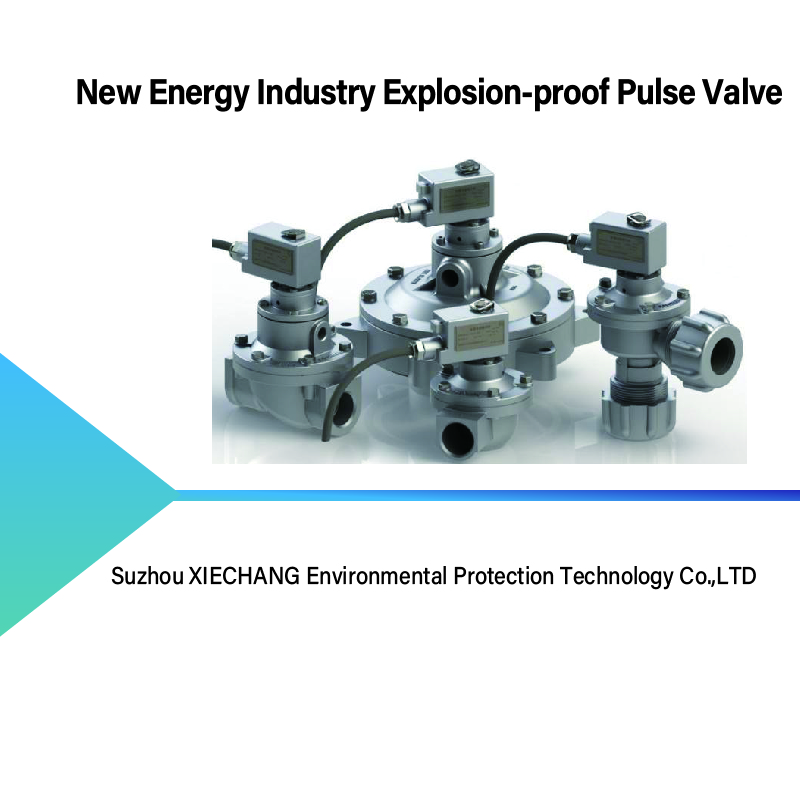

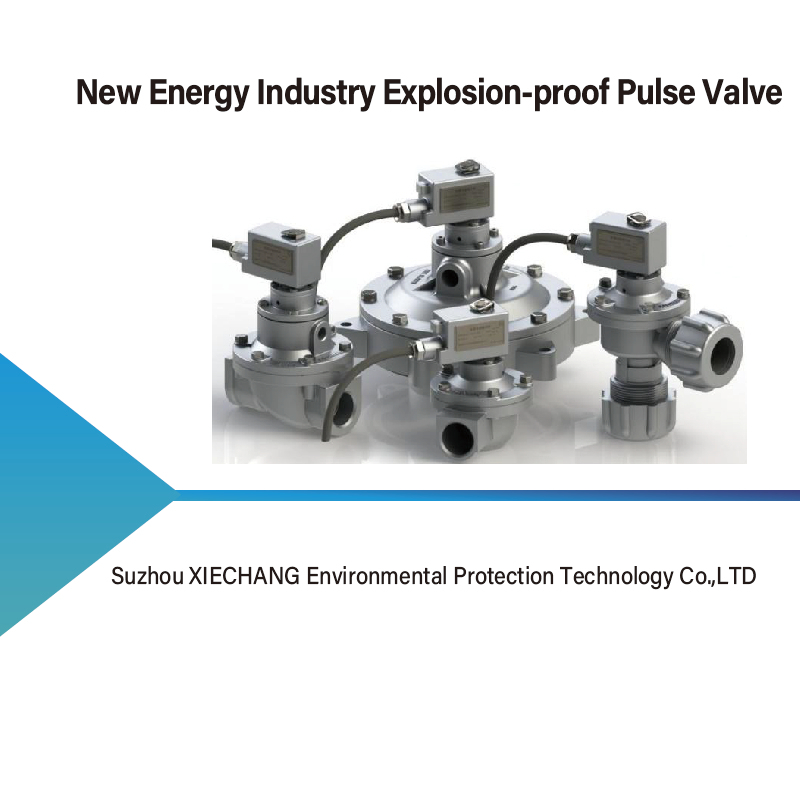

Pulssiventtiili koostuu solenoiditolpasta, kalvosta ja venttiilirungosta. Kalvon takakammion pinta-ala on suurempi kuin etukammion pinta-ala ja painevoima on suuri, jolloin kalvo on suljetussa asennossa.
Pulssiohjain syöttää sähköisen signaalin, jolloin solenoiditolppa kytkeytyy liikkuvaan pylvääseen, avaa tyhjennysreiän ja purkaa painekaasun nopeasti kalvon takakammioon. Painekaasu kalvon etukammiossa nostaa kalvoa, avaa kanavan ja pulssiventtiili puhaltaa.
Sähköpulssisignaali katoaa, ja solenoiditolpan jousi nollaa välittömästi liikkuvan kolonnin sulkeakseen purkuaukon. Kaasunpaine ja jousivoima kalvon takakammiossa sulkevat kanavan ja venttiili lakkaa puhaltamasta.
Kalvossa oleva vaimennusreikä vaimentaa ilmavirtaa, kun ohjauspää liikuttaa kolonnia nostaakseen kaasun painetta purkamista varten. Kun tyhjennysreikä suljetaan, painekaasu täyttää nopeasti takakammion, jolloin kalvo sulkee kanavan ja lakkaa puhaltamasta.
Tekninen parametri:
Käyttöpaine: 0,2 MPa ~ 0,6 MPa;
Käyttöjännite: DC24V/AC220V;
Käyttölämpötila
Kotimainen kalvo: -25 ℃ ~ 80 ℃;
Tuotu kalvo: -40 ℃ ~ 100 ℃, Peak@120 ℃;
Korkean lämpötilan kalvo: -19 ℃ ~ 200 ℃;
Työväline: puhdas ilma;
Suojaustaso: IP65;
Kiinnitysmateriaali: SS316
Venttiilin rungon materiaali: A360 alumiiniseos;
Sinkki- ja kuparipitoisuus:
1. Venttiilin runko ja kansi on valmistettu korkealaatuisesta kupari- ja sinkkialumiiniseoksesta painevalusta. Jälkeen
testaus, sinkki- ja kuparialkuaineiden pitoisuus on ≤ 0,5 %;
2. Paljaat osat, kuten pultit ja puristin, joiden sinkki- ja kuparipitoisuus on ≤ 0,5 % testauksen jälkeen;
Tyyppi
Malli nro |
Koko (mm) |
Malli nro |
Koko (mm) |
Malli nro |
Koko (mm) |
| DCF-FZ-20-E |
DN20 |
DCF-FY-25-E |
DN25 |
DCF-F-ZM-20-E |
DN20 |
| DCF-FZ-25-E |
DN25 |
DCF-FY-40S-E |
DN40 |
DCF-F-ZM-25-E |
DN25 |
| DCF-FZ-40S-E |
DN40 |
DCF-FY-50S-E |
DN50 |
DCF-F-ZM-40S-E |
DN40 |
| DCF-FZ-50S-E |
DN50 |
DCF-FY-62S-E |
DN62 |
DCF-FT-25S-E |
DN25 |
| DCF-FZ-62S-E |
DN62 |
DCF-FY-76S-E |
DN76 |
|
|
| DCF-FZ-76S-E |
DN76 |
DCF-FY-102S.BE |
DN89
|
|
|
| DCF-Z-102S.BE |
DN89 |
DCF-FY-102S-E |
DN102 |
|
|
I. Solenoidikelan tyhjiökäsittely haitallisten epäpuhtauksien poistamiseksi, se tekee pilottityöstä herkemmän ja luotettavamman;
II. Aukko ja tyhjennysaukko sopivat pulssiventtiiliin, nopea avautuminen ja sulkeminen, joten se lisää puhallustilavuutta aikayksikköä kohti;
III. Kalvo: Tehokas liimaus ja riittävä vetolujuus, luotettava tiivistys, erinomaiset korroosionesto- ja ikääntymisenestoominaisuudet, olemme ainoa yritys Kiinassa, joka käyttää korkean suorituskyvyn kalvoa, jotta se takaa pitkän aikavälin toimintavarmuuden. Yritys, joka toimittaa meille kalvoja, toimittaa kalvoja myös GOYEN- ja ASCO-venttiilille, se on sama toimittaja. Takaamme vähintään 1 miljoonan käyttöiän (5 vuotta).
IV. Käytämme korkealaatuista painejousta takaamaan vähintään 1 miljoonan käyttöiän.
Sertifikaatit: CE, CCC, ROHS, IP65;
Myynnin jälkeinen palvelu:
Suzhou Xiechang Environmental Protection Technology Co., Ltd. on korkean teknologian yritys, joka keskittyy räjähdyssuojattuihin pulssiventtiileihin, älykkääseen pölysuodattimeen ja kokonaisratkaisuihin pölynkeräilijöille. Xiechang noudattaa tavoitetta 'tieteellinen ja teknologinen tutkimus ja kehitys on ensimmäinen tuottavuus'. Jatkuva innovointi on pulssiventtiilien tuotantoon ja älykkäiden pölynsuodatinjärjestelmien tutkimukseen ja kehittämiseen erikoistuneen Xiechang Companyn kehityksen liikkeellepaneva voima. Yli 30 vuoden rikkaalla tutkimus- ja kehityskokemuksella se on saanut yli 50 kansallista patenttia.
Palvelusitoumus:
Xiechang tarjoaa ammattimaista online-konsultointia ja käsittelee ammatilliset kysymyksesi 2 tunnin sisällä. Yksityiskohtaiset tekniset tiedot toimitetaan 4 tunnin sisällä, ja Xiechang tarjoaa sinulle kohtuullisen tarjouksen ja ratkaisun 2 tunnin sisällä. Paikan päällä on myös vastaanottopäällikkö, joka on käytettävissä milloin tahansa ottamaan tarkastuksesi vastaan ja pyrkii tarjoamaan erilaisia mukavuuksia tarkastustyöllesi.
