פתרון מסנן אבק חכם - פרויקט חדש

פתרון מסנן אבק חכם - פרויקט חדש

סקירה כללית של תרחישי יישומי פתרונות

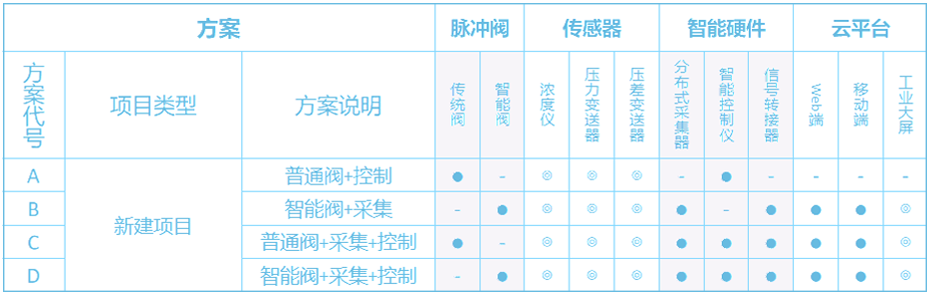

תרשים השוואה של פרויקטים חדשים עם סוגים שונים של פתרונות

הערות:

פרויקט בנייה חדש: פרויקט חדש למשתמשים להשקיע בשסתומים חכמים, שיכול להגדיר ישירות קבוצה שלמה של פתרונות חכמים;

תיאור אייקון: '● ' חובה, '◎ ' אופציונלי, '-' לא נעשה בו שימוש

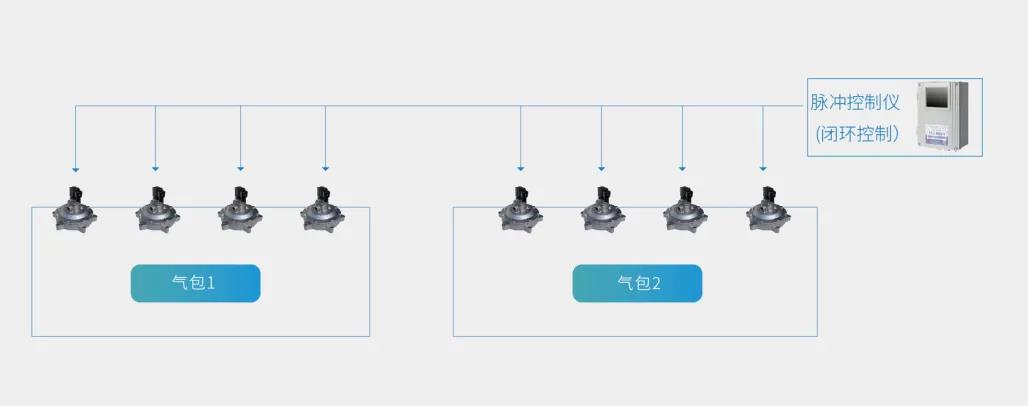

תוכנית א

תוכנית בנייה של שסתום דופק רגיל+בקרת לולאה סגורה

פרויקט בנייה חדש: בהתבסס על התרחיש של שסתומי דופק רגילים ומערכות בקרת לולאה סגורה, פיתרון זה חל גם על פרויקטים של שיפוץ;

תצורת פתרון: שסתום דופק אלקטרומגנטי רגיל+בקר לולאה סגורה (ניתן להחליף בקרים אחרים).

יתרונות התוכנית:

המערכת פשוטה ואינה דורשת התקנת חיישן לחץ להשיג בקרת לולאה סגורה פשוטה; בקרת סליל סולנואיד עם משוב, שיכולה לזהות אם יש ניתוק לא תקין, ניתוק וכו 'בחיווט;

חסרונות של התוכנית:

לא ניתן ליישם 'בדיקת כף יד ' וללא פונקציית איסוף נתונים; החל רק על שסתומי הדופק בתוך DC 24V;

תצורת מערכת

שסתום דופק אלקטרומגנטי: שסתום הדופק AC 220V או DC 24V שניהם מקובלים; לא משנה באיזה מותג שסתום הדופק הוא, ניתן להשתמש בו; ניתן ליישם ללא קשר לסוג השסתום;

בקר לולאה סגורה: מצב בקרת לולאה סגורה המבוסס על הזרקת התנגדות; מכשירים מרובים יכולים לפעול באופן מקוון על בסיס FieldBus;

ערך צפוי

יישום מכשיר בקרת דופק כדי לאבחן אם האות של סליל הסולנואיד הוא תקינה, תוך שיפור יעיל של יעילות הבנייה וחיסכון בעלויות העבודה והזמן של בנייה;

מצויד בחיישן דיפרנציאלי בלחץ מובנה, הוא יכול להשיג מצב הזרקת התנגדות, לחסוך את הצריכה של מקור גז בלחץ גבוה, ובכך להפחית את צריכת האנרגיה ואינו דורש משדר לחץ חיצוני, ומפחית את עלויות הנדסה;

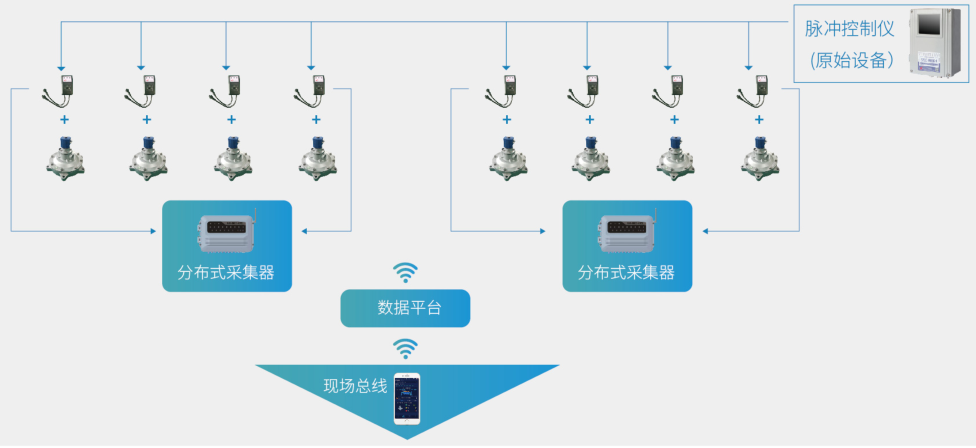

תוכנית ב

תוכנית בנייה אינטליגנטית של שסתום דופק אינטליגנטי+אוסף

פרויקט בנייה חדש: מערכת הבקרה לא תשתנה, רק התרחיש של החלפת שסתום הדופק החכם, והגרסה הבסיסית 'תשודרג לאינטליגנציה;

תצורת פתרון: שסתום דופק אלקטרומגנטי אינטליגנטי+מתאם איתות מבוזר+.

יתרונות התוכנית:

שסתום הדופק האינטליגנטי מגיע עם חיישן סטטוס למשוב מדויק; לא נדרש משדר לחץ, עלות בנייה נמוכה במיוחד; ניטור אספני אבק הניתן להרחבה ישירות כדי להשיג גילוי דליפות שקיות;

חסרונות של התוכנית:

העלות של שסתום אינטליגנטי יחיד גבוהה מעט יותר;

תצורת מערכת

מתאם איתות (AC220 או DC24V): אות בקרה (אות חשמלי)+אות משוב, המועבר למכשיר הרכישה דרך כבל 4 ליבות;

שסתום דופק אינטליגנטי: נכון לעכשיו רק על שסתומי דופק שקועים DC24V, 3 אינץ 'ו -3.5 אינץ'; שסתום הדופק האינטליגנטי מגיע עם חיישן ניטור סטטוס; בקרוב נתרחב לקטגוריות אחרות, החלות רק על שסתומי Xiechang;

אספן מבוזר: הוא יכול לחבר עד 16 אותות חשמליים משסתומי דופק אלקטרומגנטיים ו -3 חיישנים אנלוגיים, ויכול להרחיב את הניטור של התנגדות וריכוז אספן האבק; תקשורת 4G IoT, שהועלה ישירות לפלטפורמת הענן; ניתן להעביר באמצעות Ethernet על בסיס TCP/IP LAN.

ערך צפוי

יישום 'בדיקת כף יד ': דע אם שסתום הדופק פועל כראוי ללא מגבלות זמן ומרחב, ופקח על רוחב דופק הבקרה, 'אמיתי ' רוחב דופק, ומחזור ההזרקה של שסתום הדופק בזמן אמת;

שסתום הדופק האינטליגנטי מאבחן ישירות בין אם מערכת הבקרה תקינה או לא, מחשב במדויק את צריכת האנרגיה האפקטיבית המצטברת של אספן האבק, ומסייע למשתמשים מיטוב 'פליטת פחמן ';

ניתן להרחיב ישירות את הגרסה הבסיסית של 'ניטור שקיות דליפה ' עם ביצועים גבוהים בזמן אמת. בשילוב עם ניטור התנגדות וריכוז, הוא יכול לדחוף מידע על אזעקה תוך 30 דקות לדליפה פתאומית של תיקים ולהפסיקה הפסדים במועד;

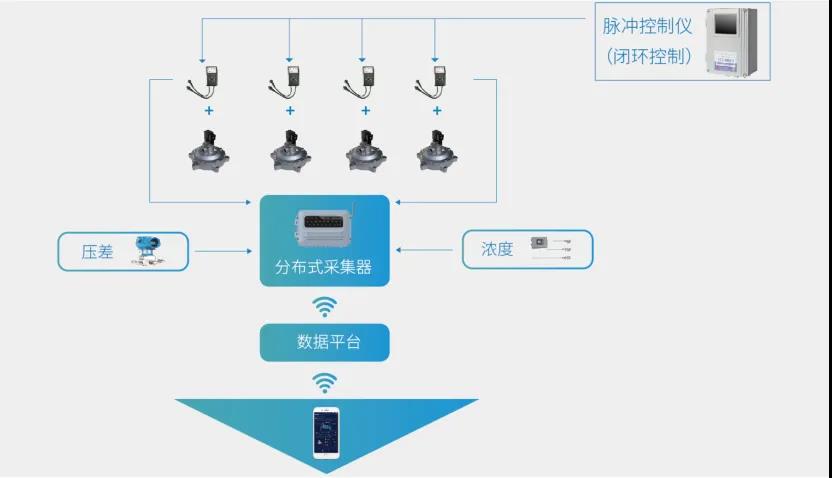

תוכנית ג

תוכנית בנייה חכמה של שסתום רגיל+רכישה+בקרה

פרויקט בנייה חדש: סצנה של מערכת שסתום דופק ובקרה מסורתית, 'גרסה משופרת ' שדרוג חכם;

תצורת פתרון: שסתום דופק אלקטרומגנטי מסורתי+מתאם אות+בקר לולאה סגורה (BHK)+אספן מופץ.

יתרונות התוכנית:

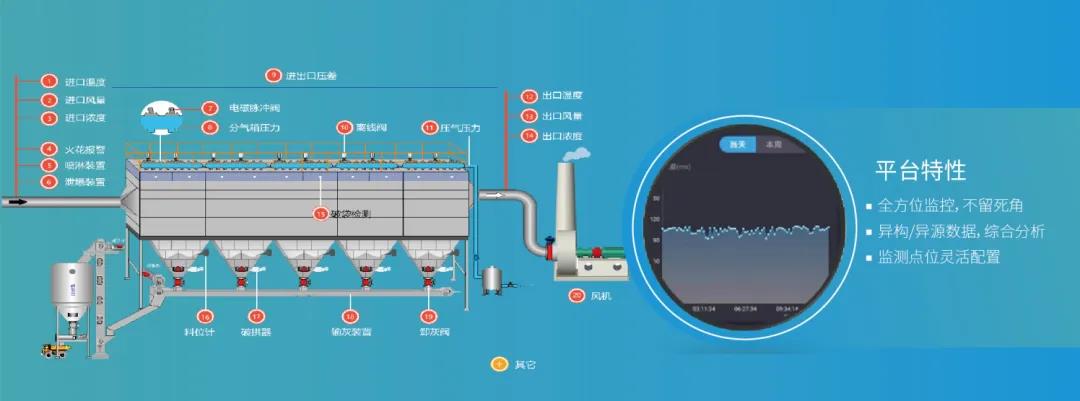

ניטור הפעולה הכוללת של אספן האבק והמחשת הנתונים; איסוף וניתוח נתונים בזמן אמת; לפשט את החיווט באתר, לשפר את יעילות הבנייה ולהפחית את העלויות; מכונה שלמה אינטליגנטית, בהפחתת יעילות עלויות התפעול והתחזוקה;

תצורת מערכת

מתאם איתות (AC220 או DC24V): אות בקרה (אות חשמלי)+אות משוב, המועבר למכשיר הרכישה דרך כבל 4 ליבות;

שסתום הדופק האלקטרומגנטי: שסתום הדופק האלקטרומגנטי AC 220V או DC 24V שניהם מקובלים;

אספן מבוזר: מסוגל לעקוב אחר נתונים תפעוליים כמו התנגדות וריכוז של שסתומי דופק ואספני אבק; תקשורת 4G IoT, שהועלה ישירות לפלטפורמת הענן;

בקר לולאה סגורה: מצב בקרת לולאה סגורה המבוסס על הזרקת התנגדות; מכשירים מרובים יכולים לפעול באופן מקוון על בסיס FieldBus;

ערך צפוי

יישום 'בדיקת כף יד ': דע אם שסתום הדופק פועל כראוי ללא מגבלות זמן ומרחב, ופקח על רוחב דופק הבקרה, 'אמיתי ' רוחב דופק, ומחזור ההזרקה של שסתום הדופק בזמן אמת;

מידע אזעקה יידחף תוך 5 דקות מרגע דליפת התיקים, ואמינות תופעת דליפת התיק תשתפר מאוד. יחד עם זאת, גם אתר אספן האבק וגם מרחוק (חדר ניטור) יממשו אזעקות ויפסיקו הפסדים במועד;

בהתבסס על השדרוג האינטליגנטי של שסתומים רגילים, מעריכה ביעילות את צריכת האנרגיה המצטברת של אספני אבק, ומצב הזרקת ההתנגדות משמש להפחתה משמעותית בצריכת מקורות גז בלחץ גבוה, חסכון באנרגיה ולהפחתת עלויות;

תוכנית ד

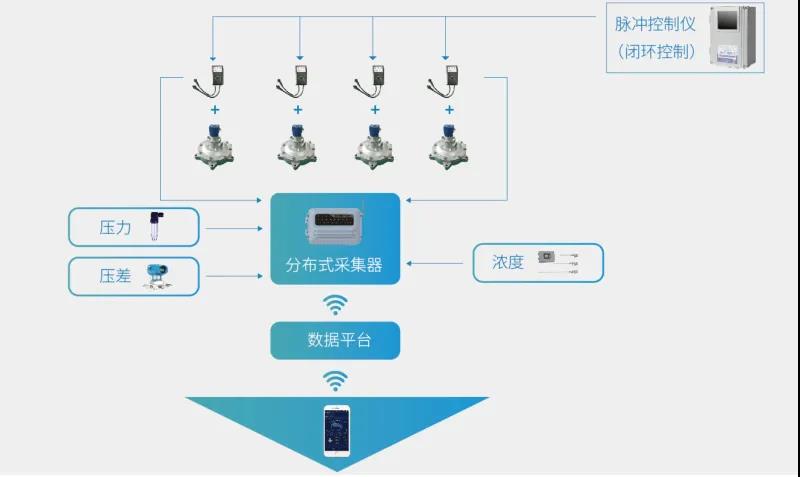

תוכנית בנייה אינטליגנטית מקיפה לשסתומי דופק חכמים

פרויקט בנייה חדש: בהתבסס על התרחיש של מערכת שסתום דופק אינטליגנטי ומערכת בקרה, מבצע ישירות את השדרוג האינטליגנטי 'שלם ';

תצורת פתרון: שסתום דופק אלקטרומגנטי אינטליגנטי+מתאם אות+בקר לולאה סגורה (BHK)+אספן מופץ.

היתרונות של הפיתרון: פיקוח על הפעולה הכוללת של אספן האבק, הדמיית נתונים, השגת בקרת לולאה סגורה, איסוף וניתוח נתונים בזמן אמת, פשט חיווט באתר, שיפור יעילות הבנייה, הפחתת עלויות, אינטליגנציה של המכונה כולה והפחתת יעילות עלויות התפעול והתחזוקה.

תצורת מערכת

מתאם איתות (AC220 או DC24V): אות בקרה (אות חשמלי)+אות משוב, המועבר למכשיר הרכישה דרך כבל 4 ליבות;

שסתום דופק אלקטרומגנטי אינטליגנטי: השסתום החכם מגיע עם חיישן ניטור סטטוס;

אספן מבוזר: מסוגל לאסוף נתונים תפעוליים כמו התנגדות וריכוז של שסתומי דופק ואספני אבק; תקשורת 4G IoT, שהועלה ישירות לפלטפורמת הענן;

בקר לולאה סגורה: מצב בקרת לולאה סגורה המבוסס על הזרקת התנגדות; מכשירים מרובים יכולים לפעול באופן מקוון על בסיס FieldBus;

קבוצת חיישני סביבת אספן אבק אבק: חיישן לחץ דיפרנציאלי, ניטור בזמן אמת אחר התנגדות לאספן אבק; חיישן ריכוז, המסייע ברמת הדיוק של ניטור דליפות תיקים;

ערך צפוי

יישום 'בדיקת כף יד ': דע אם שסתום הדופק פועל כראוי ללא מגבלות זמן ומרחב, ופקח על רוחב דופק הבקרה, 'אמיתי ' רוחב דופק, ומחזור ההזרקה של שסתום הדופק בזמן אמת;

בהתבסס על השדרוג האינטליגנטי של בקרת לולאה סגורה, מחושבת במדויק את צריכת האנרגיה האפקטיבית של אספן האבק, ומצב הזרקת ההתנגדות משמש להפחתה משמעותית בצריכת מקור הגז בלחץ גבוה ולחסוך אנרגיה ולהפחתת העלויות;

מידע אזעקה יידחף תוך 5 דקות מרגע דליפת התיקים, ואמינות תופעת דליפת התיק תשתפר מאוד. יחד עם זאת, גם אתר אספן האבק וגם מרחוק (חדר ניטור) יממשו אזעקות ויפסיקו הפסדים במועד;
