集塵機パルスタイマーの選定：チャンネルと要求仕様

パルスジェット濾過システムの効率は、その洗浄サイクルの精度に完全に依存します。このサイクルはシーケンシャル タイマーによって管理され、業界ではシーケンサーまたはシーケンシャル LED タイマーと呼ばれることがよくあります。施設管理者とメンテナンス エンジニアは、厳しい運用の現実を理解しています。間違ったタイマーを指定すると、過剰な圧縮空気の消費、フィルターバッグの早期目詰まり、および計画外のダウンタイムが発生します。電圧の不一致、チャネル容量の不足、または環境保護の欠如により、正常な濾過システムが機能しなくなる可能性があります。

正しいものを選択する 集塵機パルスタイマーに は、いくつかの技術パラメータを厳密に評価する必要があります。電気仕様、チャネルの拡張性、物理的な取り付け要件、および制御方法を評価する必要があります。継続的洗浄とオンデマンド洗浄のどちらを選択するかは、フィルター媒体の寿命に直接影響します。タイマー機能をプラント環境の物理的要求に適合させることで、信頼性の高いシステム パフォーマンスと長いコンポーネント寿命が保証されます。

• チャンネルのマッチングは絶対的です: タイマー出力チャンネルの数 (通常は 1 ～ 12 ラインの範囲) は、集塵システムのパルス バルブの数と直接一致するか、それを超える必要があり、将来の拡張性を考慮した拡張機能も備えています。

• 電圧の互換性が信頼性を左右する: 入力電圧 (通常は 120VAC または 220VAC) と出力電圧 (通常は 24VDC または 120VAC) は、コイルの焼損を防ぐために、施設の電源とソレノイド バルブの要件に正確に一致する必要があります。

• タイミング精度の制御コスト: 圧縮空気の使用量を最適化し、フィルターバッグの寿命を最大化するには、調整可能なパルス持続時間 (オンタイム) と間隔 (オフタイム) 設定が重要です。

• 環境と取り付けはフォームファクターを決定します: タイマーの物理的な位置には、敏感な電子機器を保護し、取り付けを容易にするために、特定の NEMA または IP 定格に加えて、適切な取り付けハードウェア (DIN レール、ネジ付きエンクロージャなど) が必要です。

パルスジェットシステムにおける集塵機パルスタイマーの仕組み

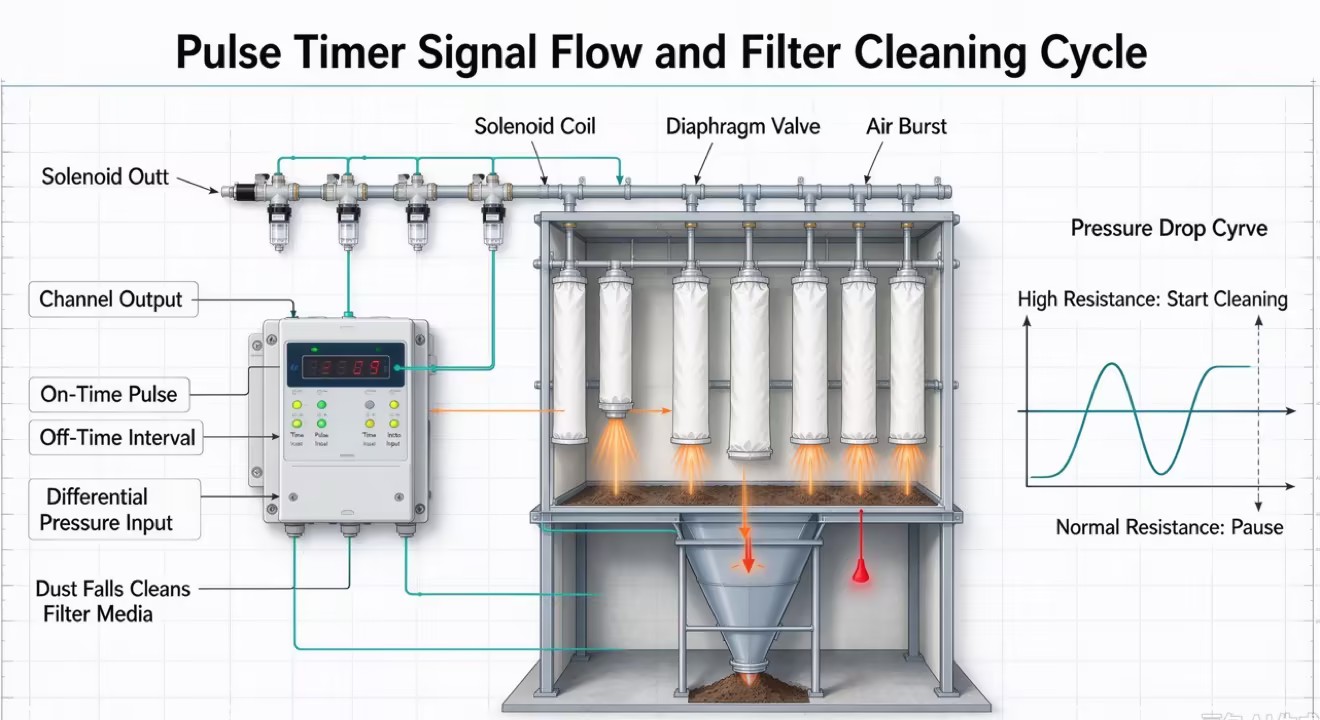

集塵機パルスタイマーは、ソレノイドバルブに送信される電気信号のシーケンスを制御し、フィルターバッグまたはカートリッジから蓄積した塵埃を除去する圧縮空気パルスをトリガーします。

によると、 米国 EPA のパルス ジェット ファブリック フィルターの動作に関する説明では、パルス ジェット クリーニングでは、圧縮空気の短時間のバーストを使用してフィルター表面から蓄積した塵を取り除きます。

適切なパルス タイミングは、効果的な洗浄、安定したエアフロー、効率的な集塵機の動作を維持するのに役立ちます。

継続的なクリーニングとオンデマンドのクリーニング

連続洗浄により一定の間隔でパルスバルブが作動するため、粉塵負荷が安定したシステムに適しています。オンデマンド クリーニングでは、差圧 (DP) センサーを使用して、必要な場合にのみクリーニングをトリガーします。このアプローチにより、不必要な圧縮空気の消費が削減され、フィルターの摩耗が最小限に抑えられ、エネルギー効率が向上します。

システムの寿命への影響

適切なパルスシーケンスにより、安定した差圧が維持され、過度の塵の蓄積や不必要な洗浄が防止されます。タイミングが正しくないと、粉塵の再飛来、フィルターの早期摩耗、エネルギー消費の増加が発生する可能性があります。最適化された清掃間隔によりフィルターの寿命が延び、信頼性の高い集塵機の性能がサポートされます。

パルスタイマーを選択する際に確認すべき重要なパラメータ

適切なパルス タイマー コントローラーを選択するには、電圧の互換性、パルス設定、設置要件、環境保護を評価する必要があります。これらの要素により、既存の集塵システムとの信頼性の高い統合が保証されます。

入力および出力電圧の要件

パルスタイマーを安全に動作させるには、入力電圧と出力電圧の互換性が不可欠です。コントローラは施設の電源と一致する必要があり、その出力電圧はソレノイドバルブのコイルと一致する必要があります。電圧の選択を誤ると、電気コンポーネントが損傷したり、バルブが適切に作動しなくなる可能性があります。

構成は例です。実際の入出力の組み合わせはコントローラのモデルによって異なります。

パルス周波数、持続時間、間隔の設定

パルス持続時間 (オンタイム) は各ソレノイドバルブが作動する時間を制御し、パルス間隔 (オフタイム) は洗浄サイクル間の遅延を決定します。一般的なパルス持続時間の範囲は 50 ～ 200 ミリ秒で、間隔は 1 ～ 30 秒以上の範囲で調整できることがよくあります。空気を過度に消費せずに効果的に洗浄できるように、設定は粉塵の負荷、バルブの仕様、圧縮空気の回復時間と一致している必要があります。

物理的なサイズ、取り付け、設置の容易さ

パルスタイマーの設置では、コントローラーの寸法、取り付けオプション、および配線のアクセスしやすさを考慮する必要があります。 DIN レールおよびパネル取り付け設計は、さまざまな制御キャビネットのレイアウトをサポートし、適切な電線管接続が電気配線を保護します。設置しやすいコントローラーを選択すると、メンテナンスや将来の交換が容易になります。

エンクロージャの定格と環境コンプライアンス

パルス タイマーのエンクロージャの定格は、設置環境と一致する必要があります。 NEMA タイプ 1 エンクロージャは屋内の保護された場所に適していますが、NEMA タイプ 4 および 4X は塵や水への暴露に対する追加の保護を提供します。タイプ 4X には耐食性要件も含まれています。

の National Electrical Manufactures Association のエンクロージャ分類ガイダンスでは、 さまざまな NEMA エンクロージャ タイプの保護特性と、IEC IP 定格との関係が説明されています。

パルス タイマーのエンクロージャを選択するときは、湿気、浮遊粉塵、腐食への曝露、およびメンテナンスの容易さを考慮してください。

出力チャンネルは何個必要ですか?

シーケンシャル コントローラー チャネルの選択は、パルス バルブの数、洗浄要件、将来の拡張計画によって異なります。十分な出力チャネルを選択すると、信頼性の高いバルブのシーケンスが保証され、システムのアップグレードに柔軟に対応できます。

チャネルとパルスバルブの数量のマッチング

通常、各パルスバルブには 1 つの専用出力チャネルが必要です。たとえば、10 個のパルスバルブを備えた集塵機には、通常 10 チャンネルのコントローラーが必要です。コントローラーに追加のチャンネルがある場合は、クリーニング シーケンスの不必要な遅延を避けるために、未使用の出力を無効にするかスキップできることを確認してください。

スケーラビリティと拡張機能

大規模な集塵システムでは、数十または数百のパルスバルブ出力が必要になる場合があります。拡張可能なコントローラは、マスター/スレーブ モジュールまたは PLC ベースのリモート I/O システムを使用して、追加のチャネルをサポートします。これらの構成により、集中制御が簡素化され、配線の複雑さが軽減され、将来のシステム拡張に対する柔軟性が提供されます。

システムの利点と制御オプションのトレードオフ

パルスバルブ制御を選択するには、運用効率、システムの複雑さ、メンテナンスコストのバランスをとる必要があります。基本的なタイマーは安定した集塵条件に適していますが、スマート コントローラーは粉塵負荷が変化するシステムに優れた柔軟性と効率を提供します。

基本的なシーケンシャル タイマーとスマート コントローラーの比較

基本的なシーケンシャル タイマーは、操作が簡単、設置が簡単、メンテナンス要件が低いため、一貫した粉塵負荷があるシステムに適しています。スマート コントローラーには、差圧監視、調整可能なパルス タイミング、障害アラーム、およびリモート通信が統合されています。これらにより、より正確な洗浄制御が可能になり、集塵システム全体の管理が向上します。

メンテナンスのワークフローと事前のコンポーネントの選択

オンデマンドのスマート コントローラーは、固定間隔ではなく実際の洗浄要件に基づいてパルス バルブを作動させます。これにより、不必要なバルブサイクル、圧縮空気の消費量、ダイヤフラムの摩耗が削減され、フィルタの寿命が延びます。スマート コントローラーは初期投資と構成が高くなりますが、長期的なメンテナンスと運用コストを削減できます。

結論

濾過システムの信頼性を確保するには、次の措置を講じてください。

• 交換部品を注文する前に、現在のソレノイドの仕様を監査して、正確な電圧と突入電流の要件を文書化します。

• 通常の操作中に差圧ベースラインを測定し、オンデマンド洗浄へのアップグレードがプロセスに適しているかどうかを判断します。

• 既存のタイマーの筐体に、ほこりの侵入、湿気の蓄積、端子接続の緩みなどの兆候がないかどうかを検査してください。

• プラントの空気圧縮機の回復時間を確認し、オフ時間の間隔が正しく設定されていることを確認します。

• 技術サプライヤーに相談して、特定の環境および電気的制約に適合するタイマー構成を入手してください。

よくある質問

Q：集塵機パルスタイマーとは何ですか？

A: これは、パルスジェット濾過システムの洗浄サイクルを決定する電子制御デバイスです。ソレノイドバルブに正確な電気信号を送り、圧縮空気を噴射してフィルター媒体から微粒子を取り除きます。

Q: パルスタイマー、シーケンサー、シーケンシャル LED タイマーには違いがありますか?

A: これらの用語は、パルスバルブの連続動作を制御するデバイスを表すため、集塵用途では同じ意味で使用されることがよくあります。ただし、それらの機能は異なる場合があります。通常、シーケンシャル LED タイマーには、チャネルのアクティブ化または動作ステータスを表示するインジケータ ライトが含まれています。代替品を選択する前に、出力チャンネル、定格電圧、タイミング機能、およびコントローラーの機能を必ず比較してください。

Q: 集塵システムに必要なチャンネル数はどのように計算すればよいですか?

A: クリーン エア プレナムに取り付けられているパルス バルブの総数を数えてください。同数以上の出力チャネルを備えたタイマー ボードが必要です。たとえば、10 個のバルブには少なくとも 10 チャンネルのボードが必要です。

Q: パルスジェットバルブコントローラの標準出力電圧はどれくらいですか?

A: 単一の基準はないため、検証が重要になります。最も一般的な工業用出力電圧は、24VDC、110/120VAC、および 220/240VAC です。電気的故障を防ぐために、出力はソレノイドコイルの定格と完全に一致する必要があります。

Q: 最適な洗浄を行うには、パルス持続時間 (オン時間) をどのくらい長く設定する必要がありますか?

A: パルス持続時間は、バルブの設計、圧縮空気の圧力、フィルターの特性、粉塵の負荷によって異なります。一部のパルス ジェット システムでは、約 50 ～ 150 ミリ秒のパルス持続時間を使用しますが、これは普遍的な設定ではありません。バルブと集塵機のメーカーの推奨に従い、洗浄性能と差圧監視に基づいてタイミングを調整します。

Q: 連続パルス洗浄とオンデマンドパルス洗浄の違いは何ですか?

A: 連続洗浄では、フィルターの負荷に関係なく、設定された時間間隔でバルブが作動します。オンデマンド洗浄では、差圧センサーを使用して、空気流抵抗が事前にプログラムされた特定のしきい値に達した場合にのみシーケンスをトリガーし、圧縮空気を節約します。
