Supape cu impulsuri: componenta de bază pentru colectorul de praf industrial

În calitate de lider tehnologic și întreprindere de stabilire a standardelor industriale în sectorul de colectare a prafului din pungi din China, Suzhou Xiechang Environmental Protection Technology Co., Ltd. (XieChang Global) s-a specializat în cercetarea, dezvoltarea și producția de supape cu impulsuri de peste 30 de ani. Produsele noastre sunt certificate conform standardelor internaționale precum CE, ROHS și ATEX, servind scenarii industriale de gestionare a prafului în peste 50 de țări din întreaga lume. Acest articol analizează definiția, tipurile și aplicațiile supapelor cu impulsuri, subliniind modul în care expertiza Xiechang îmbunătățește eficiența sistemelor industriale de colectare a prafului.

I. Definiția și caracteristicile de bază ale supapelor cu impulsuri

O supapa de impuls este o componentă critică în sistemele industriale de colectare a prafului, funcționând ca o supapă solenoidală specializată care eliberează aer comprimat în impulsuri scurte, de mare viteză, pentru a îndepărta praful acumulat din echipamente. În sistemele de colectare a prafului cu saci, acesta joacă un rol esențial prin ejectarea periodică a aerului de înaltă presiune pentru a disloca praful din sacii de filtrare, restabilind eficiența filtrării acestora și asigurând funcționarea continuă a sistemului. Distincțiile cheie față de supapele solenoide obișnuite includ:

1. Alimentare unică cu aer pulsat

• Injecție de înaltă presiune de scurtă durată: activată pentru doar 50-120 de milisecunde, ejectează aer comprimat la viteze care depășesc 30 m/s, generând un impact puternic pentru a îndepărta rapid praful din sacii de filtrare. În comparație cu alimentarea continuă cu aer, consumul de energie este redus cu 40–60%.

• Control de sincronizare de precizie: Operat de temporizatoare sau controlere inteligente, permite reglarea flexibilă a lățimii impulsului (timp de activare) și a intervalului pe baza condițiilor de funcționare și a caracteristicilor prafului, permițând o curățare eficientă și economisitoare de energie.

2. Proiectare structurală specializată

• Mecanism condus de diafragmă: folosește diafragme de cauciuc specializate pentru a controla fluxul de aer. Când bobina solenoidului este alimentată, diafragma se ridică pentru a deschide supapa; când este dezactivat, se resetează printr-un arc. Diafragmele de înaltă calitate oferă o durată de viață care depășește 1 milion de cicluri.

3. Mediu dedicat și adaptabilitate la mediu

• Doar aer comprimat: optimizat pentru aer comprimat curat și uscat, un mediu care asigură o funcționare lină și previne blocarea internă sau coroziunea. Un prefiltru este instalat de obicei pentru a menține puritatea aerului.

• Rezistență la mediu dur: Proiectat pentru a rezista la condiții extreme.

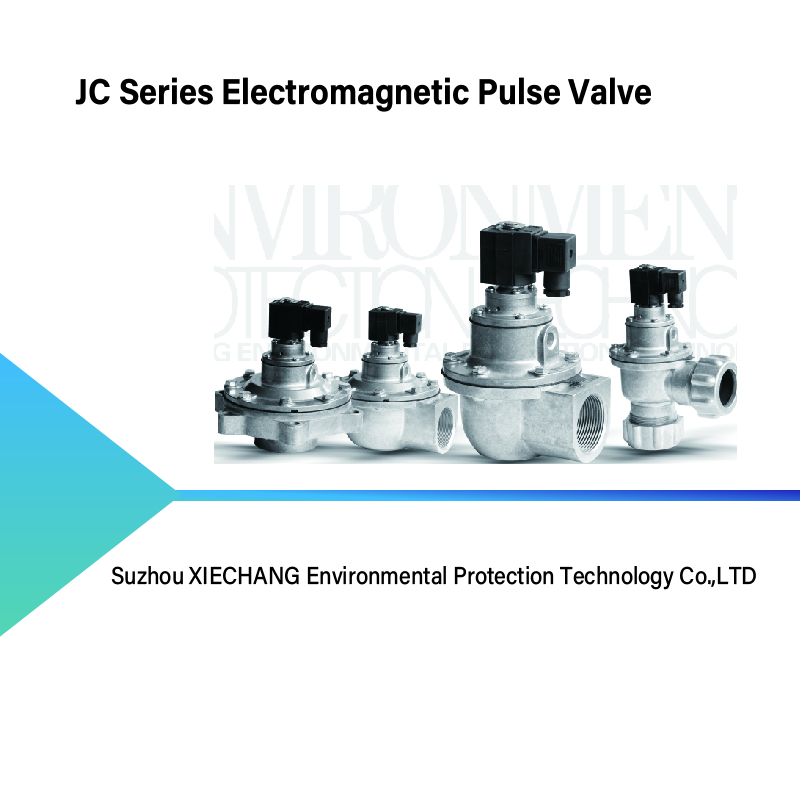

II. Principalele tipuri și avantaje tehnice ale supapelor cu impulsuri Xiechang

Supapele de impuls XieChang sunt clasificate în funcție de structură, material, rezistență la temperatură și cerințe de tensiune pentru a satisface diverse nevoi operaționale.

1. Prin proiectare structurală

• Supapă cu puls filetată

• Model: Seria DCF-Z

• Caracteristici: Utilizează piulițe și garnituri speciale pentru etanșarea directă pe pereții netezi a țevilor, permițând o instalare rapidă și o etanșare etanșă. Ideal pentru echipamentele mici spre medii de colectare a prafului.

• Aplicații: fabrici de amestecare a cimentului, unități de procesare a furajelor (scenarii de încărcare medie a prafului).

• Supapă cu impuls de cuplare

• Model: Seria DCF-ZM

• Caracteristici: Conexiuni cu filet exterior pentru conducte rigide (nu sunt necesare etanșări), design ușor pentru dezasamblare rapidă.

• Aplicații: Turnuri ceramice de uscare prin pulverizare, colectoare mici de praf pentru prelucrarea lemnului (scenarii de întreținere frecventă).

• Supapă cu puls imersată

• Model: Seria DCF-Y

• Caracteristici:  Încorporat direct în rezervoarele de aer pentru a reduce rezistența la fluxul de aer, sporind eficiența jetului cu 30%. Răspuns rapid al diafragmei (activare 10 ms), design cu orificiu mare pentru alimentare cu aer de volum mare.

• Aplicații: fabrici de amestecare a cimentului, unități de procesare a furajelor (scenarii de încărcare medie a prafului).

• Supapă cu puls direct

• Model: Seria DCF-T

• Caracteristici: Designul coliniar de intrare/ieșire reduce pierderea de presiune cu 40%, compatibil cu furtunurile flexibile; Structura cu diafragmă dublă acoperă peste 30 de pungi filtrante pe impuls.

• Aplicații: Centrale de beton, sisteme de praf pentru cazane de biomasă.

• Supape pneumatice cu impulsuri

• Model: Seria DCF-**-DXK

• Caracteristici: Funcționare fără curent prin aer de control de 0,4–0,6 MPa, protecție IP65, timp de răspuns de 15 ms—ideal pentru medii cu risc ridicat de explozie, cum ar fi rafinăriile și unitățile farmaceutice.

• Aplicații: Unități FCC pentru rafinărie de petrol, sisteme medicale de colectare a prafului.

2. După materii prime

În funcție de materii prime, acestea sunt împărțite în: aliaj de aluminiu, aliaj de aluminiu limitat cupru-zinc, oțel inoxidabil 304 și oțel inoxidabil 316.

3. După gradul de rezistență la temperatură

Ele sunt împărțite în tipul obișnuit și tipul rezistent la temperaturi ridicate.

4.După cerințele de tensiune

În funcție de cerințele de tensiune, acestea sunt împărțite în: DC24V, AC110V și AC220V.

III. Aplicații industriale ale supapelor cu impulsuri

• Metalurgie

• Petrochimic

• Ciment

• Putere electrică

• Incinerarea deșeurilor

• Cereale

• Farmaceutic

IV. Principii de lucru și tehnologie de bază

1. Design cu diafragmă simplă/duală

• Diafragmă unică (3/4'–1'): Design de bază pentru presiune medie-josă (≥0,5 kg/cm²), cost-ef.

• Diafragmă dublă (1,5'–2'): Funcționarea în două trepte (diafragma pilot + diafragma principală) creează o presiune diferențială rapidă, crescând forța de jet cu 50% în timp ce prelungește durata de viață a diafragmei cu 20%.

2. Logica de control inteligent

• Legătura de presiune diferențială: monitorizarea în timp real a rezistenței sacului filtrant prin intermediul senzorilor de presiune pentru a declanșa curățarea automat, evitând supra/subjetul.

• Relee temporizatoare: acceptă 4–24 de canale de ieșire, permițând ajustarea precisă a lățimii impulsului (50–120 ms) și a intervalului (1–60 de minute) pentru diferite tipuri de praf.

Competitivitate de bază a lui V. Xiechang

• Capacitate de cercetare și dezvoltare cu lanț complet: deține un centru de cercetare inginerească la nivel provincial pentru sistemele de colectare a prafului în sac, care dezvoltă materiale de diafragmă brevetate rezistente la -40°C–+80°C.

• Certificari internaționale: certificate ISO 9001/14001/45001, produse conforme cu CE, UL, ATEX etc.—exportate în Asia de Sud-Est (45%) și America de Sud (30%).

• Soluții personalizate: Oferă servicii end-to-end, de la selectarea supapelor până la integrarea sistemului, susținând cerințe speciale pentru aplicații rezistente la explozie, anticoroziune și la temperatură joasă.

Alegeți supape Xiechang Pulse pentru curățarea eficientă și inteligentă a prafului
