Produktintroduktion :

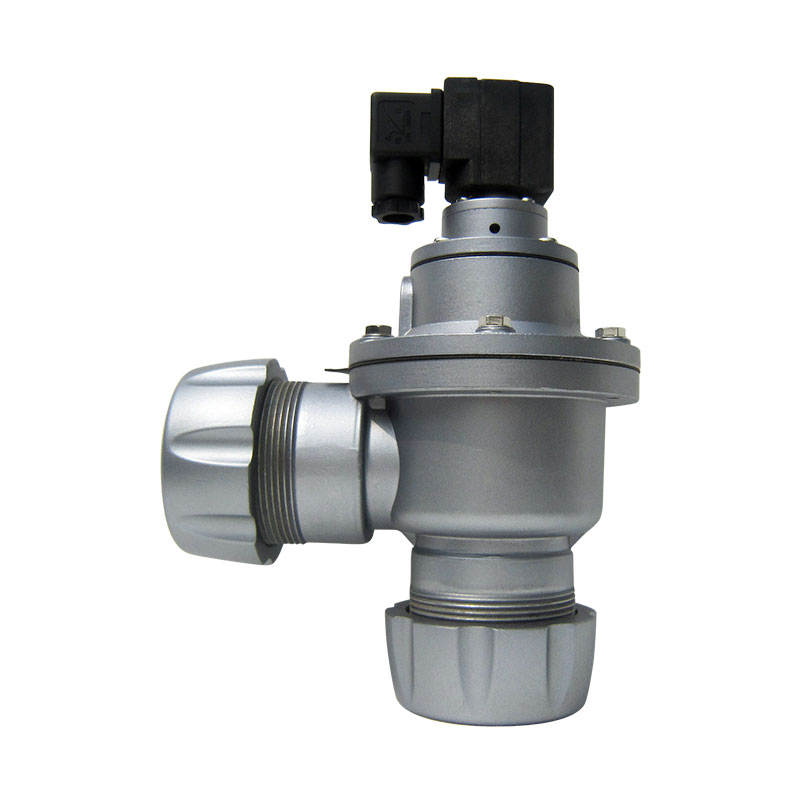

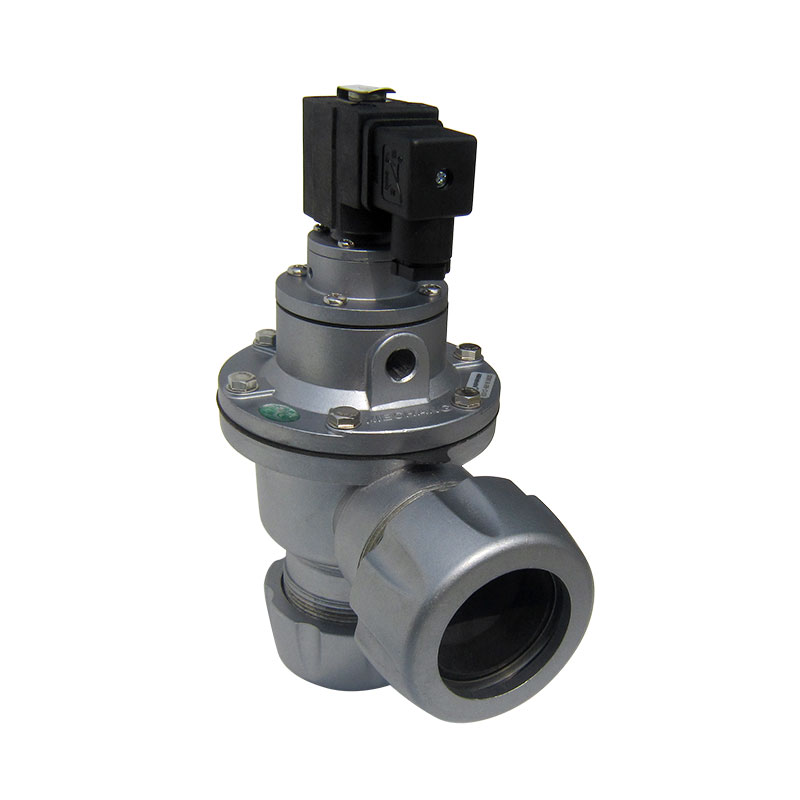

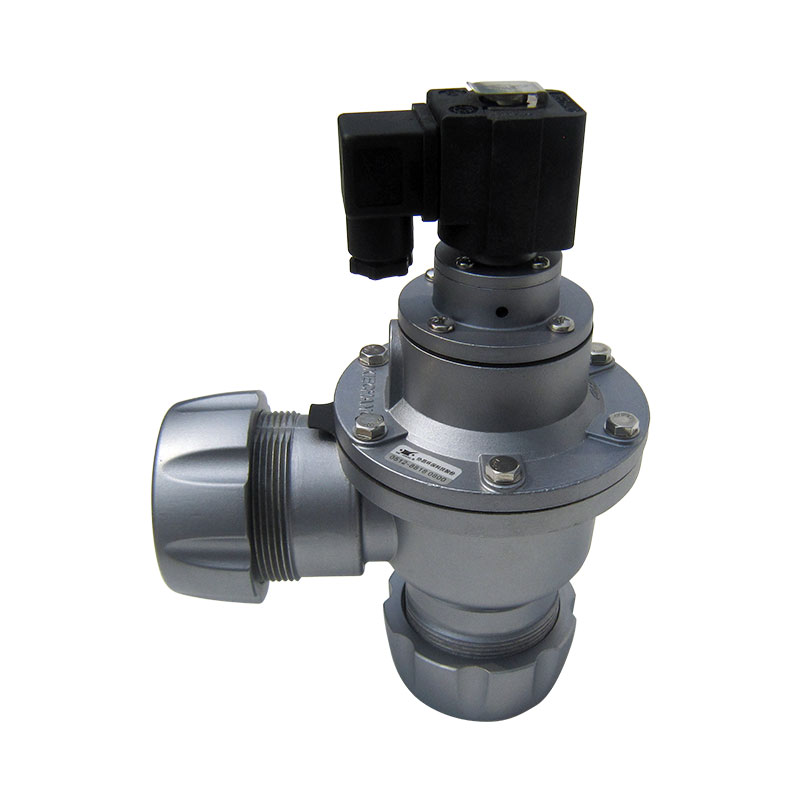

De tre vanliga ZM-pulsventilerna utvecklade av Xiechang är en typ av kompressionsmutteranslutningsstruktur, som är en förbättrad variant baserad på Z-typ rätvinklig pulsventil.
Arbetsprincip:
Pulsventilen består av en magnetstolpe, ett membran och en ventilkropp. Arean av membranets bakre kammare är större än den främre kammaren, och tryckkraften är stor, vilket gör att membranet är i stängt läge.
Pulsregulatorn matar in en elektrisk signal, vilket får solenoidstolpen att koppla in den rörliga kolonnen, öppna avlastningshålet och snabbt släppa ut tryckgasen i den bakre kammaren av membranet. Tryckgasen i membranets främre kammare lyfter membranet, öppnar kanalen och pulsventilen blåser.
Den elektriska pulssignalen försvinner och solenoidstolpens fjäder återställer omedelbart den rörliga kolonnen för att stänga avlastningshålet. Gastrycket och fjäderkraften i membranets bakre kammare stänger kanalen och ventilen slutar blåsa.
Dämpningshålet på membranet spelar en roll för att dämpa luftflödet när pilothuvudet flyttar kolonnen för att lyfta gastrycket för avlastning. När avlastningshålet är stängt fyller tryckgasen snabbt den bakre kammaren, vilket gör att membranet stänger kanalen och slutar att blåsa.
Certifikat: CE, CCC, ROHS, IP65;
Kompressionsmutterns pulsventil har samma prestanda som Z-typ pulsventilen, såsom hög känslighet, stor luftförbrukning och stabil drift. Samtidigt används den i kombination med XC-XBD-typ, XC-XBS-typ boxväggkontakter och XC-HJD (ZM)-typ speciella rörliga leder, med egenskaperna enkel installation, enkelt underhåll och tillförlitlig användning.
Strukturella egenskaper:

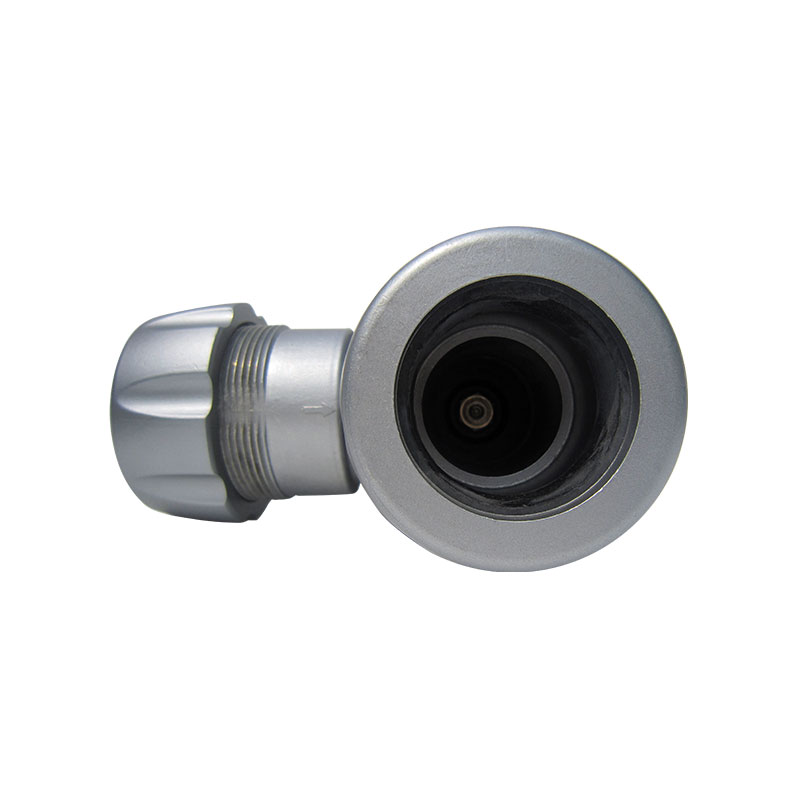

Inloppet och utloppet på kompressionsmutterns pulsventil är alla gjorda av specialmuttrar (tillverkade av aluminiumlegering eller material av rostfritt stål) och speciella tätningsringar. De är tätade på den släta ytterväggen av inlopps- och utloppsrören och ventilhusets ände, med en enkel struktur, bekväm drift och pålitlig tätning. Den inre strukturen och positioneringsstålringen på inloppet för kompressionsmutterns pulsventil kan installeras och användas för att förhindra lossning på grund av tröghetspåverkan, samtidigt som man säkerställer exakt installationsposition. Efter långvarig användning kan muttrar av rostfritt stål fortfarande säkerställa enkel demontering och montering.
Teknisk standard:
Teknisk kategori |
Relevant parameter |
Arbetstryck |
0,2~0,6 MPa |
Bärande medium |
Ren luft |
Arbetsspänning |
DC24V （ AC220V/50Hz ） |
Nuvarande |
1,25A （ 0,5A ） |
Skyddsnivå |
IP65 |
Användningsmiljö |
1. Rumstemperaturmembran -10 ℃ ~80 ℃; 2. Luftens relativa fuktighet får inte överstiga 85 %. |
Difragmans livslängd |
Blåser cirka 1 miljon gånger |
Produktparametrar:
ZM Modell nr. |
ZM Storlek |
Storlek på inlopp och utlopp |
Membran |
Metrisk （ mm ） |
Tråd ( tum ) |
DCF-ZM-20 |
3/4' |
20 |
G3/4' |
Enkelt diafragma |
DCF-ZM-25 |
1' |
25 |
G1' |
Enkelt diafragma |
DCF-ZM-40S |
1,5 tum |
40 |
G1,5 tum |
Dubbelt diafragma |
I. Vakuumbehandling för solenoidspole för att eliminera skadliga föroreningar, det gör pilotarbetet mer känsligt och pålitligt;
II. Öppning och avlastningsport matchar pulsventilen, snabb öppning och stängning, så det ökar blåsvolymen per tidsenhet;
III. Membran: Effektiv bindning och tillräcklig draghållfasthet, Pålitlig tätning, Bra korrosions- och anti-åldrande egenskaper, vi är det enda företaget i Kina som använder högpresterande membran så att det säkerställer långsiktig drifttillförlitlighet. Företaget som tillhandahåller oss membran levererar även membran till GOYEN och ASCO ventil, det är samma leverantör. Vi garanterar en livslängd på minst 1 miljon gånger (5 år).
IV. Vi använder högkvalitativ tryckfjäder för att garantera minst en miljon livslängd.
Service efter försäljning:
Suzhou Xiechang Environmental Protection Technology Co., Ltd. är ett högteknologiskt företag som fokuserar på explosionssäkra pulsventiler, intelligent dammfilter och övergripande lösningar för dammuppsamlare. Xiechang ansluter sig till målet att 'vetenskaplig och teknisk forskning och utveckling är den första produktiviteten'. Kontinuerlig innovation är drivkraften för utvecklingen av Xiechang Company, specialiserat på produktion av pulsventiler och forskning och utveckling av smarta dammfiltersystem. Med över 30 års rik forsknings- och utvecklingserfarenhet har den erhållit mer än 50 nationella patent.
Serviceåtagande:
Xiechang tillhandahåller professionell onlinekonsultation och hanterar dina professionella frågor inom 2 timmar. Detaljerad teknisk information levereras inom 4 timmar och Xiechang ger dig en rimlig offert och lösning inom 2 timmar. Det finns även en mottagningsansvarig för besiktningar på plats, som när som helst finns tillgänglig för att ta emot dina besiktningar och strävar efter att tillhandahålla olika bekvämligheter för ditt besiktningsarbete.
