Yenileme Projesi

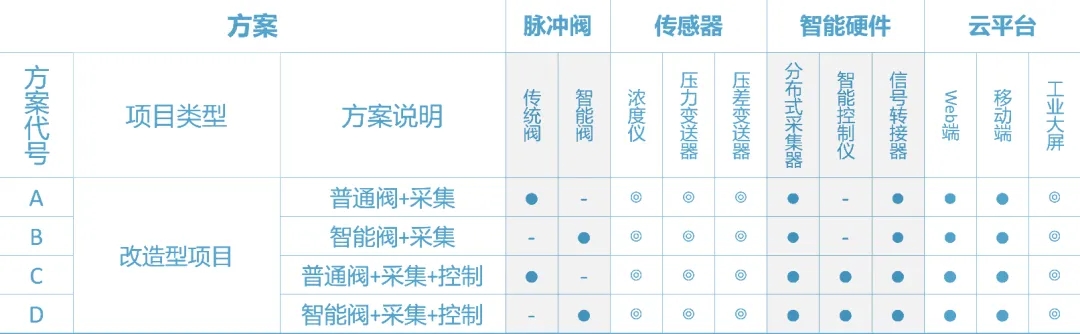

Çözüm türü

Yenileme projesinin A Tipi: sıradan darbe valfi+toplama=geleneksel darbe valfi+dağıtılmış toplayıcı+sinyal adaptörü+web ucu+mobil uç;

Yenileme projesinin B tipi: Akıllı darbe valfi+veri toplama=Akıllı darbe valfi+dağıtılmış veri toplama+sinyal adaptörü+web ucu+mobil uç;

Yenileme projesinin C tipi: sıradan darbe valfi+toplama+kontrol=geleneksel darbe valfi+dağıtılmış toplayıcı+akıllı kontrolör+sinyal adaptörü+web ucu+mobil uç;

Yenileme projesinin D tipi: Akıllı vana+veri toplama+kontrol=Akıllı vana+dağıtılmış veri toplama+akıllı kontrol cihazı+sinyal adaptörü+web ucu+mobil uç;

Not: Yenileme projesi: kullanıcının eski projesinin kısmi yenilenmesi ve yükseltilmesi, darbe valfinin değiştirilmesi; Kontrol sistemi değiştirilse de değiştirilmese de akıllı moda yükseltilebilir;

Simge Açıklaması: '●' Gerekli, '◎' İsteğe Bağlı, '-' Kullanılmıyor

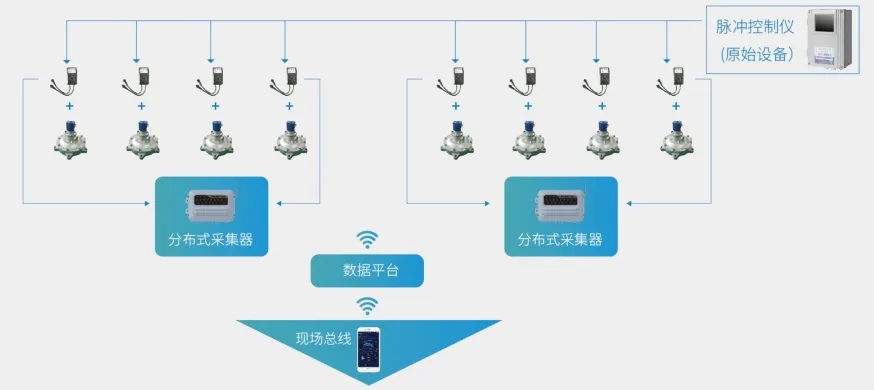

A tipi

Sıradan darbe valfleri için akıllı dönüşüm planı

Yenileme projesi: Kontrol sisteminin değiştirilmediği ve yalnızca geleneksel darbe valfinin değiştirildiği senaryo, 'giriş seviyesi' akıllı yükseltmeye aittir.

Çözüm konfigürasyonu: sıradan elektromanyetik darbe valfi + sinyal adaptörü + hava yastığı basınç vericisi + dağıtılmış veri toplayıcı.

Çözümün avantajları: Düşük ekipman maliyeti, sıradan darbe valfleri doğrudan yükseltilebilir; Geniş uyarlanabilirlik, sınırsız vana türleri ve markaları.

Planın dezavantajları: yüksek inşaat maliyeti, her hava tankında bir basınç vericisi bulunur; Doğruluk biraz zayıftır ve gaz kaynağının stabilitesinden etkilenir.

Sistem Yapılandırması

Sinyal adaptörü (AC220 veya DC24V): Kontrol sinyalleri (elektrik sinyalleri), 4 çekirdekli bir kablo aracılığıyla toplama cihazına iletilir;

Elektromanyetik darbe valfi: Darbe valfinin markası veya tipine bakılmaksızın AC 220V veya DC 24V elektromanyetik darbe valfleri mevcuttur;

Dağıtılmış toplayıcı: elektromanyetik darbe valflerinden 15'e kadar elektrik ve gaz sinyali alabilir, 4G IoT ile iletişim kurabilir ve doğrudan bulut platformuna yükleyebilir;

Hava tankı basınç vericisi: analog elektrik sinyal çıkışlı standart bir basınç göstergesi; Üfleme eylemiyle işbirliği yapın ve darbe valfi eyleminin etkinliğini izleyin;

Beklenen değer

'Elde muayene' uygulayın: zaman ve yer sınırlaması olmadan darbe valfinin normal çalışmasını kavrayın ve darbe valfinin enjeksiyon kontrol sinyalinin darbe genişliğini ve eylem döngüsünü gerçek zamanlı olarak izleyin;

Kontrol sisteminin normalliğini teşhis edin ve tek bir hava yastığı/haznesine karşılık gelen darbe valfi patlamalarının sayısına dayalı olarak toz toplayıcının kümülatif etkin enerji tüketimini hesaplayın;

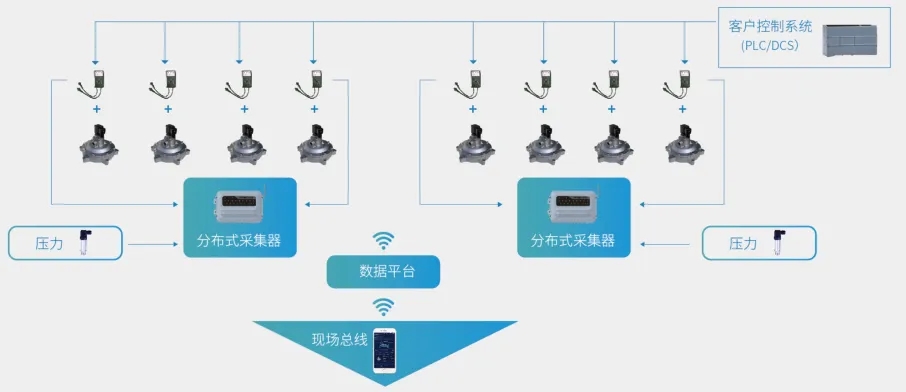

Tip B

Akıllı vana+toplama akıllı dönüşüm şeması

Yenileme projesi: Kontrol sisteminin değiştirilmediği ve sadece akıllı darbe valfinin değiştirildiği senaryo 'temel versiyon' akıllı yükseltmeye aittir.

Çözüm konfigürasyonu: sıradan elektromanyetik darbe valfi + sinyal adaptörü + hava yastığı basınç vericisi + dağıtılmış veri toplayıcı.

Çözümün avantajları: Akıllı darbe valfi, basınç vericisine ihtiyaç duymadan hassas geri bildirim sağlayan yerleşik bir durum sensörüyle birlikte gelir. İnşaat maliyeti son derece düşüktür ve torba sızıntısı tespitini sağlamak için toz toplayıcı izlemeyi doğrudan genişletebilir;

Çözümün dezavantajları: Tek bir akıllı vananın maliyeti biraz daha yüksektir.

Sistem Yapılandırması

Sinyal adaptörü (AC220 veya DC24V): Kontrol sinyali (elektrik sinyali)+geri bildirim sinyali, 4 çekirdekli bir kablo aracılığıyla toplama cihazına iletilir;

Akıllı elektromanyetik darbe valfi: şu anda yalnızca DC24V, 3 inç ve 3,5 inç dalgıç valfler için geçerlidir; akıllı valf, bir durum izleme sensörüyle birlikte gelir;

Dağıtılmış toplayıcı: Elektromanyetik darbe valflerinden ve 3 analog sensörden gelen 15'e kadar elektrik sinyalini bağlayabilir ve toz toplayıcı direncinin ve konsantrasyonunun izlenmesini genişletebilir; Doğrudan bulut platformuna yüklenen 4G IoT iletişimi;

Beklenen değer

'Elde muayene' uygulayın: darbe valfinin zaman ve yer sınırlaması olmadan düzgün çalışıp çalışmadığını öğrenin ve kontrol darbe genişliğini, 'gerçek' eylem darbe genişliğini ve darbe valfinin enjeksiyon döngüsünü gerçek zamanlı olarak izleyin;

Akıllı darbe valfi, kontrol sisteminin normal olup olmadığını doğrudan teşhis eder, toz toplayıcının kümülatif etkili enerji tüketimini doğru bir şekilde hesaplar ve kullanıcılara 'karbon emisyonlarını' optimize etmede yardımcı olur;

'Sızıntı torbası izlemenin' temel sürümü, yüksek gerçek zamanlı performansla doğrudan genişletilebilir. Direnç ve konsantrasyon izlemeyle birlikte, torbaların ani sızıntısı durumunda alarm bilgilerini 30 dakika içinde iletebilir ve kayıpları zamanında durdurabilir;

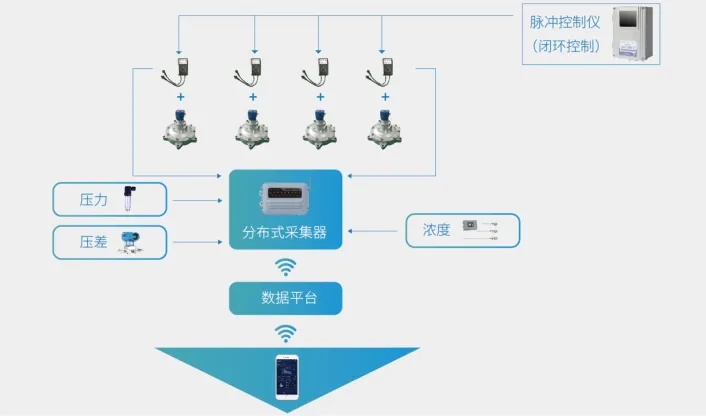

Tip C

Sıradan vana+satın alma+kontrol için akıllı dönüşüm planı

Yenileme projesi: Geleneksel darbe valflerinin ve kontrol sistemlerinin değiştirilmesi senaryosu, akıllı yükseltmenin 'geliştirilmiş versiyonuna' aittir.

Çözüm konfigürasyonu: Geleneksel elektromanyetik darbe valfi+sinyal adaptörü+kapalı çevrim kontrol cihazı (BHK)+dağıtılmış toplayıcı.

Çözümün avantajları: Toz toplayıcının genel çalışmasının izlenmesi, verilerin görselleştirilmesi, kapalı devre kontrolün sağlanması, gerçek zamanlı veri toplama ve analiz, saha kablolamasını basitleştirme, inşaat verimliliğini artırma, maliyetleri azaltma, tüm makinenin akıllı hale getirilmesi ve işletme ve bakım maliyetlerini etkin bir şekilde azaltma.

Sistem Yapılandırması

Sinyal adaptörü (AC220 veya DC24V): Kontrol sinyalleri (elektrik sinyalleri), 4 çekirdekli bir kablo aracılığıyla toplama cihazına iletilir;

Elektromanyetik darbe valfi: AC 220V veya DC 24V elektromanyetik darbe valfinin her ikisi de kabul edilebilir;

Dağıtılmış toplayıcı: Darbe valflerinin ve toz toplayıcıların direnci ve konsantrasyonu gibi operasyonel verileri izleyebilme kapasitesi; Doğrudan bulut platformuna yüklenen 4G IoT iletişimi;

Kapalı döngü kontrolörü: direnç enjeksiyonuna dayalı bir kapalı döngü kontrol modu; Birden fazla cihaz, fieldbus'a dayalı olarak çevrimiçi çalışabilir;

Toz toplama odası çevresel sensör grubu: diferansiyel basınç vericisi, toz toplayıcı direncinin gerçek zamanlı izlenmesi; Torba sızıntısı izlemenin doğruluğuna yardımcı olan konsantrasyon sensörü;

Beklenen değer

'Elde muayene' uygulayın: Darbe valfinin herhangi bir zaman ve alanda düzgün çalışıp çalışmadığını öğrenin ve darbe valfinin kontrol sinyali darbe genişliğini ve enjeksiyon döngüsünü gerçek zamanlı olarak izleyin;

Alarm bilgisi torba sızıntısından sonraki 5 dakika içinde iletilecek ve torba sızıntısı olgusunun güvenilirliği büyük ölçüde artacaktır. Aynı zamanda hem toz toplama sahası hem de uzak (izleme odası) alarmları gerçekleştirecek ve kayıpları zamanında durduracak;

Sıradan valflerin akıllı yükseltmesine dayanarak, toz toplayıcıların kümülatif enerji tüketimi etkili bir şekilde tahmin edilebilir ve dirençli enjeksiyon modu, yüksek basınçlı gaz kaynaklarının tüketimini önemli ölçüde azaltarak enerji tasarrufu sağlayabilir ve maliyetleri azaltabilir.

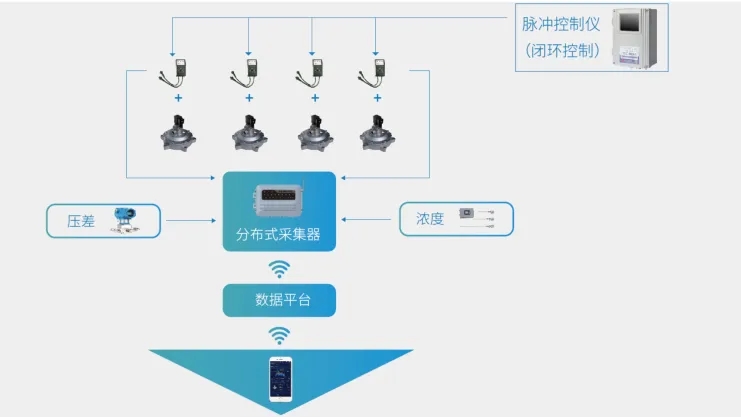

Tip D

Akıllı darbe valfleri için kapsamlı akıllı yenileme planı

Çözümün avantajları: Toz toplayıcının genel çalışmasının izlenmesi ve verilerin görselleştirilmesi; Kapalı döngü kontrolünü, gerçek zamanlı veri toplama ve analizini uygulayın; Sahadaki kablolamayı basitleştirin, inşaat verimliliğini artırın ve maliyetleri azaltın; Makinenin tamamı akıllı olup işletme ve bakım maliyetlerini etkili bir şekilde azaltır.

Sistem Yapılandırması

Sinyal adaptörü (AC220 veya DC24V): Kontrol sinyali (elektrik sinyali)+geri bildirim sinyali, 4 çekirdekli bir kablo aracılığıyla toplama cihazına iletilir;

Akıllı elektromanyetik darbe valfi: Akıllı valf, bir durum izleme sensörüyle birlikte gelir;

Dağıtılmış toplayıcı: darbe valflerinin ve toz toplayıcıların direnci ve konsantrasyonu gibi operasyonel verileri toplama kapasitesine sahip; Doğrudan bulut platformuna yüklenen 4G IoT iletişimi;

Kapalı döngü kontrolörü: direnç enjeksiyonuna dayalı bir kapalı döngü kontrol modu; Birden fazla cihaz, fieldbus'a dayalı olarak çevrimiçi çalışabilir;

Beklenen değer

'Avuç İçi Denetimi'nin Uygulanması: Zaman ve mekan sınırlaması olmadan darbe valfinin çalışmasının bilinmesi, kontrol darbe genişliğinin, 'gerçek' eylem darbe genişliğinin ve darbe valfinin enjeksiyon döngüsünün gerçek zamanlı olarak izlenmesi;

Kapalı devre kontrolün akıllı yükseltmesine dayanarak, toz toplayıcının birikmiş etkin enerji tüketimi doğru bir şekilde hesaplanır ve direnç enjeksiyon modu, yüksek basınçlı gaz kaynağının tüketimini önemli ölçüde azaltmak, enerji tasarrufu yapmak ve maliyetleri azaltmak için kullanılır;

Alarm bilgisi torba sızıntısından sonraki 5 dakika içinde iletilecek ve torba sızıntısı olgusunun güvenilirliği büyük ölçüde artacaktır. Aynı zamanda hem toz toplama sahası hem de uzak (izleme odası) alarmları gerçekleştirecek ve kayıpları zamanında durduracaktır.
