Představení produktu :

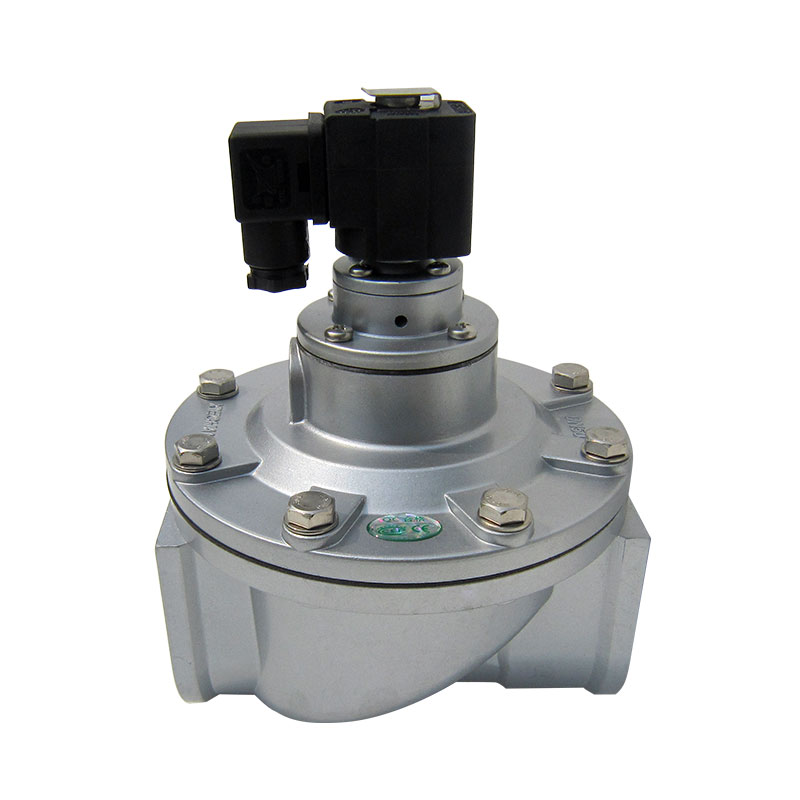

Model DCF-T je pulzní ventil s přímým průtokem se středovou osou vstupu a výstupu na stejné přímce. Vstup je připojen ke vzduchovému potrubí a výstup je připojen k foukací trubce. Přímý pulzní ventil má velkou vzduchovou komoru, velký objem foukání vzduchu, pohodlnou instalaci a dobrý čisticí účinek.
Princip fungování:
Pulzní ventil se skládá z elektromagnetu, membrány a těla ventilu. Plocha zadní komory membrány je větší než plocha přední komory a tlaková síla je velká, což způsobuje, že membrána je v uzavřené poloze.
Pulsní ovladač zadá elektrický signál, který způsobí, že se solenoidový sloupek zapojí do pohyblivého sloupku, otevře vykládací otvor a rychle vypustí tlakový plyn ze zadní komory membrány. Tlakový plyn v přední komoře membrány zvedne membránu, otevře kanál a pulzní ventil vyfoukne.
Signál elektrického impulsu zmizí a pružina elektromagnetu okamžitě resetuje pohybující se sloupek, aby uzavřel vykládací otvor. Tlak plynu a síla pružiny v zadní komoře membrány uzavře kanál a ventil přestane foukat.
Tlumicí otvor na membráně hraje roli při tlumení proudění vzduchu, když pilotní hlava pohybuje sloupkem, aby zvedla tlak plynu pro vyložení. Když je vykládací otvor uzavřen, tlakový plyn rychle naplní zadní komoru, což způsobí, že membrána uzavře kanál a přestane foukat.
Strukturální vlastnosti:
Pilotní řídicí zařízení pulzního ventilu s přímým průtokem využívá magnetický materiál s extrémně nízkým obsahem uhlíku, který prošel vakuovým magnetickým zpracováním, aby se odstranily nečistoty, zvýšila se síla magnetické indukce a propustnost a aby se magnetický třmen pohyboval citlivě a spolehlivě.
Otvor a vyprazdňovací otvor na přímém pulzním ventilu jsou sladěny s komorou pulzního ventilu a optimální hodnota se získá pomocí experimentů. To zajišťuje, že elektrický průchozí magnetický pulzní ventil má větší sílu nárazu a rychlejší spínací výkon během čištění a maximalizuje výšku zdvihu membrány, čímž se zvyšuje množství čištění za jednotku času pulzního ventilu.
Membrána: Vysoce výkonná importovaná membrána je vybrána tak, aby zajistila dlouhodobý spolehlivý provoz pulzního ventilu.
K zajištění kvality pružin se používají moderní výrobní zařízení a testovací přístroje (jako jsou analyzátory složení pružin).
Certifikáty: CE, CCC, ROHS, IP65;
Technická norma:
Technická kategorie |
Relevantní parametr |
Pracovní tlak |
0,2~0,6MPa |
Unavující médium |
Čistý vzduch |
Pracovní napětí |
DC24V ( AC220V/50Hz ) |
Proud |
1,25A （ 0,5A ） |
Úroveň ochrany |
IP65 |
Prostředí použití |
1. Membrána pro pokojovou teplotu -10 ℃ ~55 ℃ 2. Relativní vlhkost vzduchu nesmí překročit 85 % |
Životnost membrány |
Asi 1 milionkrát fouká |
Parametry produktu:
Model č. |
φ |
A |
B |
C |
D |
E |
G |
DCF-T-25S |
φ112 |
127 |
-180 |
25 |
23 |
30 |
G1″ |
DCF-T-40S |
φ127 |
127 |
-200 |
34 |
24 |
30 |
G1½″ |
DCF-T-50S |
φ160 |
160 |
-220 |
41 |
28 |
35 |
G2″ |
I. Vakuová úprava cívky elektromagnetu k odstranění škodlivých nečistot, díky tomu je pilotní práce citlivější a spolehlivější;
II. Otvor a vykládací otvor odpovídají pulznímu ventilu, rychlé otevírání a zavírání, takže zvyšuje objem foukání za jednotku času;
III. Membrána: Účinné lepení a dostatečná pevnost v tahu, Spolehlivé těsnění, Skvělé vlastnosti proti korozi a stárnutí, jsme jedinou společností v Číně, která používá vysoce výkonnou membránu, aby zajistila dlouhodobou provozní spolehlivost. Společnost, která nám dodává membrány, dodává membránu i pro ventily GOYEN a ASCO, jedná se o stejného dodavatele. Garantujeme minimálně 1milionkrát životnost (5 let).
IV. Používáme vysoce kvalitní tlačnou pružinu, která zaručuje minimálně 1milionkrát životnost.
