Introduzione al prodotto :

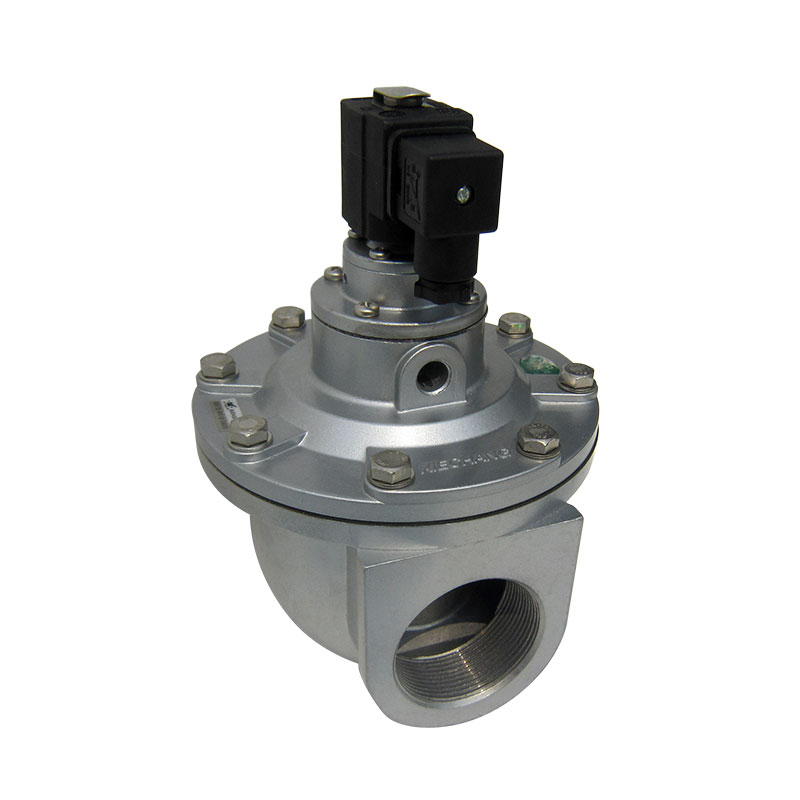

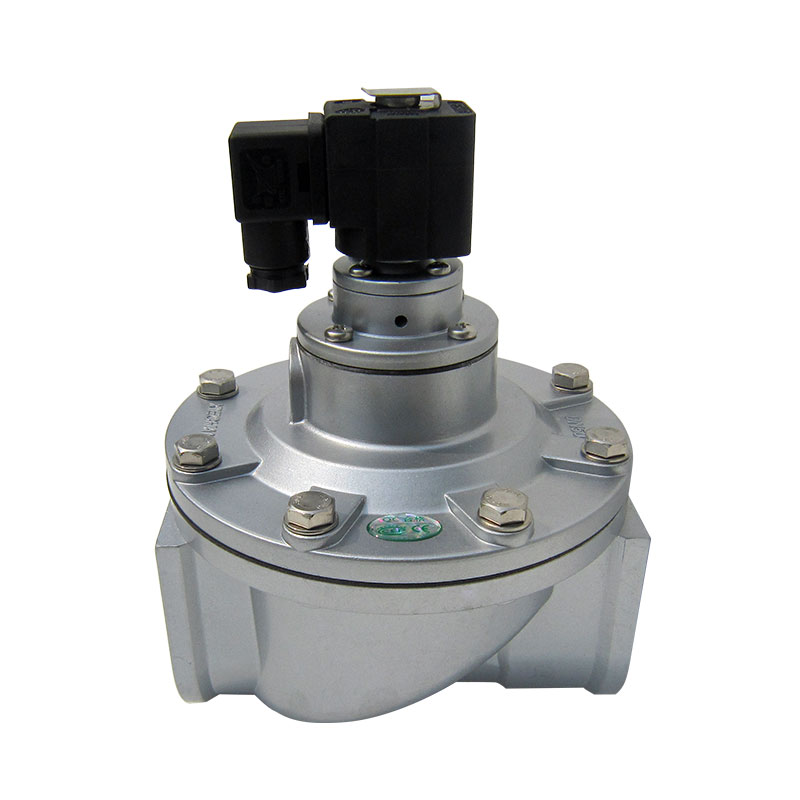

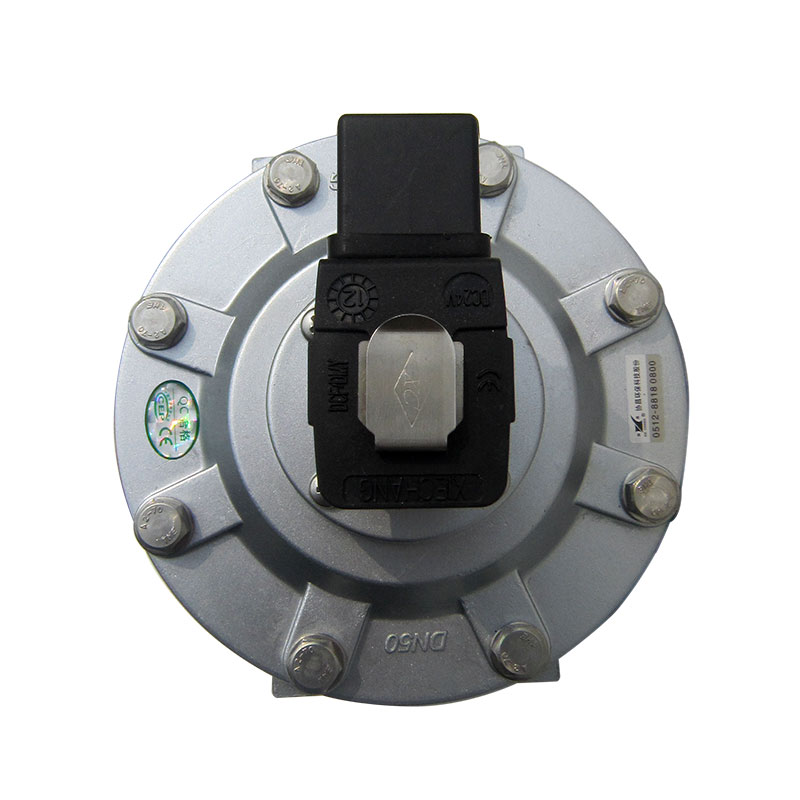

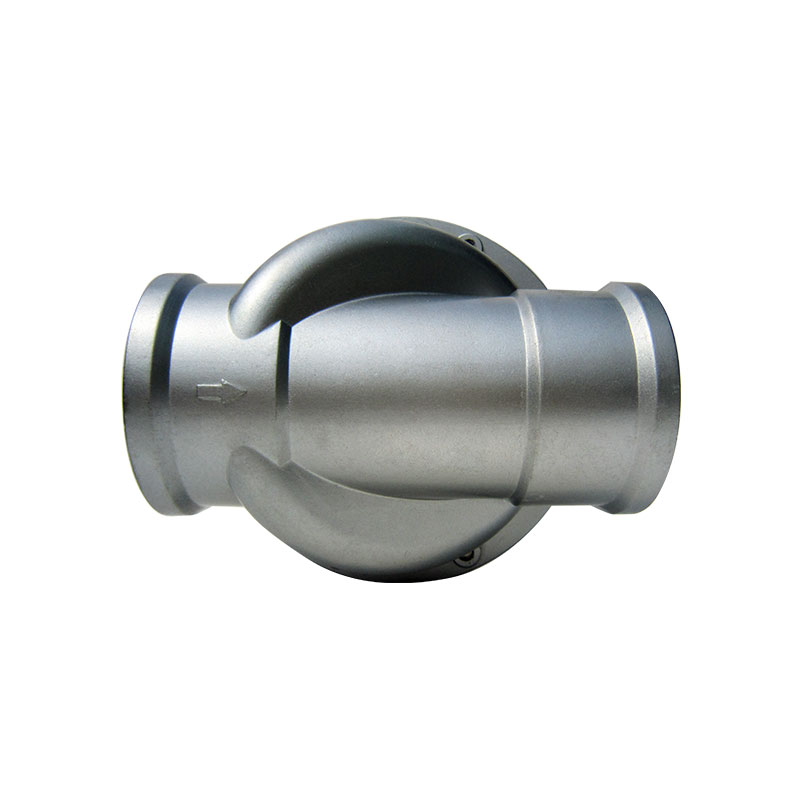

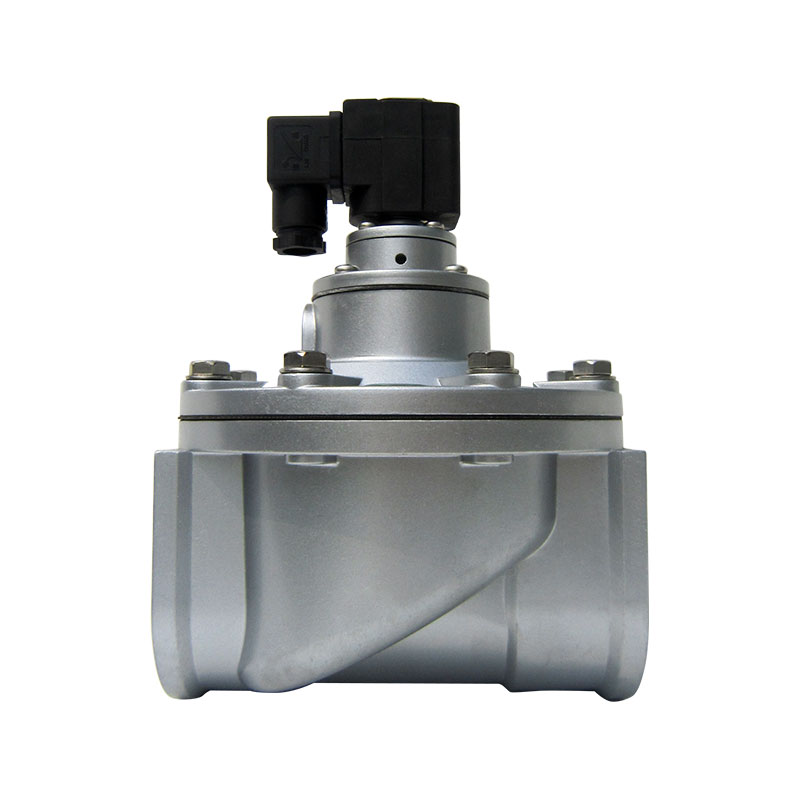

Il modello DCF-T è una valvola a impulsi di tipo diretto, con la linea centrale dell'ingresso e dell'uscita sulla stessa linea retta. L'ingresso è collegato al collettore dell'aria e l'uscita è collegata al tubo di soffio. La valvola a impulsi diretta ha una grande camera d'aria, un grande volume di soffiaggio dell'aria, un'installazione conveniente e un buon effetto pulente.
Principio di funzionamento:
La valvola a impulsi è costituita da un solenoide, un diaframma e un corpo valvola. L'area della camera posteriore del diaframma è più grande di quella della camera anteriore e la forza di pressione è elevata, facendo sì che il diaframma sia in posizione chiusa.
Il regolatore di impulsi immette un segnale elettrico, facendo sì che il solenoide si impegni con la colonna mobile, apra il foro di scarico e scarichi rapidamente il gas sotto pressione nella camera posteriore del diaframma. La pressione del gas nella camera anteriore del diaframma solleva il diaframma, apre il canale e la valvola a impulsi soffia.
Il segnale dell'impulso elettrico scompare e la molla del solenoide ripristina immediatamente la colonna mobile per chiudere il foro di scarico. La pressione del gas e la forza della molla nella camera posteriore del diaframma chiudono il canale e la valvola smette di soffiare.
Il foro di smorzamento sul diaframma svolge un ruolo nello smorzamento del flusso d'aria quando la testa pilota sposta la colonna per aumentare la pressione del gas per lo scarico. Quando il foro di scarico è chiuso, il gas in pressione riempie rapidamente la camera posteriore, facendo sì che il diaframma chiuda il canale e smetta di soffiare.
Caratteristiche strutturali:
Il dispositivo di controllo pilota della valvola a impulsi di tipo diretto adotta un materiale magnetico con un contenuto di carbonio estremamente basso, che è stato sottoposto a trattamento magnetico sotto vuoto per eliminare le impurità, migliorare la forza e la permeabilità dell'induzione magnetica e far muovere il ferro del giogo magnetico in modo sensibile e affidabile.
L'orifizio e il foro di scarico sulla valvola a impulsi diretta sono abbinati alla camera della valvola a impulsi e il valore ottimale viene ottenuto attraverso esperimenti. Ciò garantisce che la valvola a impulsi elettrica e magnetica abbia una forza di impatto maggiore e prestazioni di commutazione più rapide durante la pulizia e massimizza l'altezza di sollevamento del diaframma, aumentando così la quantità di pulizia per unità di tempo della valvola a impulsi.
Diaframma: il diaframma importato ad alte prestazioni è selezionato per garantire il funzionamento affidabile a lungo termine della valvola a impulsi.
Per garantire la qualità delle molle vengono utilizzate apparecchiature di produzione e strumenti di prova avanzati (come gli analizzatori per l'analisi della composizione delle molle).
Certificati: CE, CCC, ROHS, IP65;
Norma tecnica:
Categoria tecnica |
Parametro rilevante |
Pressione di esercizio |
0,2~0,6MPa |
Mezzo di lavoro |
Aria pulita |
Tensione di lavoro |
DC24V ( AC220V/50Hz ) |
Attuale |
1,25 A ( 0,5 A ) |
Livello di protezione |
IP65 |
Ambiente di utilizzo |
1. Diaframma della temperatura ambiente: -10 ℃ ~55 ℃ 2. L'umidità relativa dell'aria non deve superare l'85% |
Vita utile della membrana |
Circa 1 milione di volte che soffia |
Parametri del prodotto:
Modello n. |
φ |
UN |
B |
C |
D |
E |
G |
DCF-T-25S |
φ112 |
127 |
-180 |
25 |
23 |
30 |
G1″ |
DCF-T-40S |
φ127 |
127 |
-200 |
34 |
24 |
30 |
G1½″ |
DCF-T-50S |
φ160 |
160 |
-220 |
41 |
28 |
35 |
G2″ |
I. Trattamento sotto vuoto per la bobina del solenoide per eliminare le impurità nocive, rende il lavoro del pilota più sensibile e affidabile;
II. L'orifizio e la porta di scarico si abbinano alla valvola a impulsi, apertura e chiusura rapida, quindi aumenta il volume di soffiaggio per unità di tempo;
III. Membrana: incollaggio efficace e resistenza alla trazione sufficiente, sigillatura affidabile, ottime proprietà anticorrosione e antietà, siamo l'unica azienda in Cina a utilizzare un diaframma ad alte prestazioni in modo da garantire affidabilità operativa a lungo termine. L'azienda che ci fornisce i diaframmi fornisce anche il diaframma alle valvole GOYEN e ASCO, è lo stesso fornitore. Garantiamo almeno 1 milione di volte di durata (5 anni).
IV. Utilizziamo molle di pressione di alta qualità per garantire almeno 1 milione di volte di durata.
