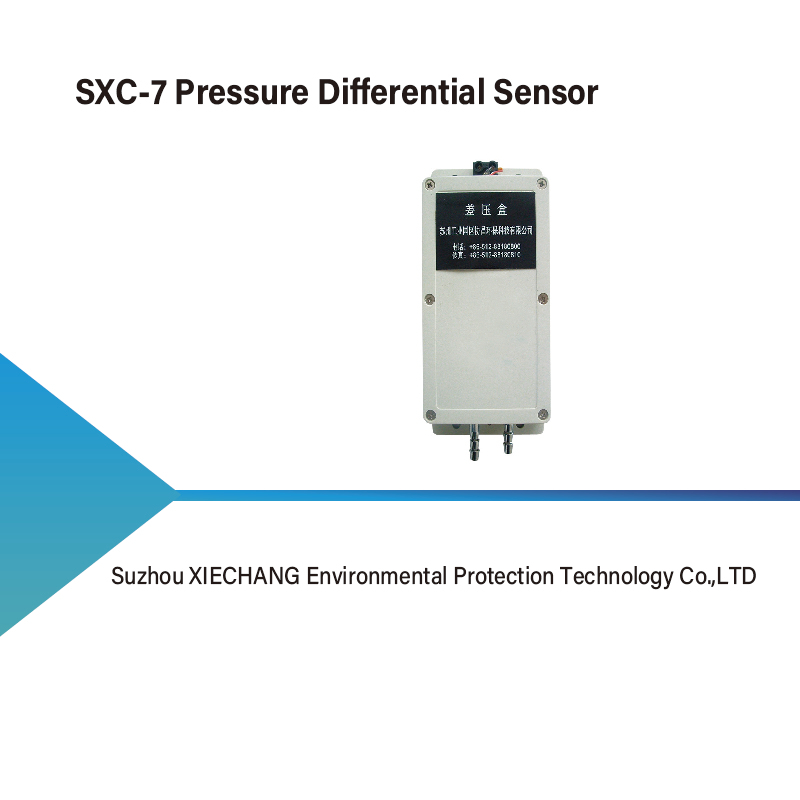

SXC-7-Druckdifferentialsensor

Produktfunktion:

SXC-7-Differenzdrucksender ist ein Druckdifferenzerkennungssensor, der in Verbindung mit verschiedenen Impulsregelinstrumenten unseres Unternehmens verwendet werden kann und ein elektrisches 4-20-mA-Signal ausgibt.

Technische Parameter:

1. 0 bis 10 KP ； Messbereich: 0-10 KP;

2. Messmedium: nicht ätzend, staubfreies, trockenes Gas;

3. Umwelttemperatur: -20 ℃ bis+85 ℃


Anweisungen:

1. Schließen Sie die 'rot -weißen' Differentialdrucksignale an den Klemmen an den Differenzdruckregler an.

2. Schließen Sie den hohen und niedrigen Druck des Mediums mit dem Einlass und Auslass des Differentialdrucksensors mit einem Kunststoffschlauch oder einem Gummischlauch von φ10x1 an. Wenn die Bedingungen dies zulassen, ist es am besten, den mittleren Druck in den Differenzdrucksender durch ein Gleichgewichtsventil einzuführen, wodurch ein Chip -Schaden vermieden wird, der durch eine Überlastung eines einzelnen Endes während des Gebrauchs verursacht wird.

3. Bei der Installation eines Differenzdrucksensors ist es am besten, dass der Einlass und die Auslass nach unten nach unten gerichtet ist, um zu verhindern, dass Verunreinigungen im Medium in die Druckkammer des Chips gelangen. Wenn andere Installationsmethoden verwendet werden, biegen Sie das Druckrohr in eine U-Form am besten und verbinden Sie sie mit dem Druckanschluss.
