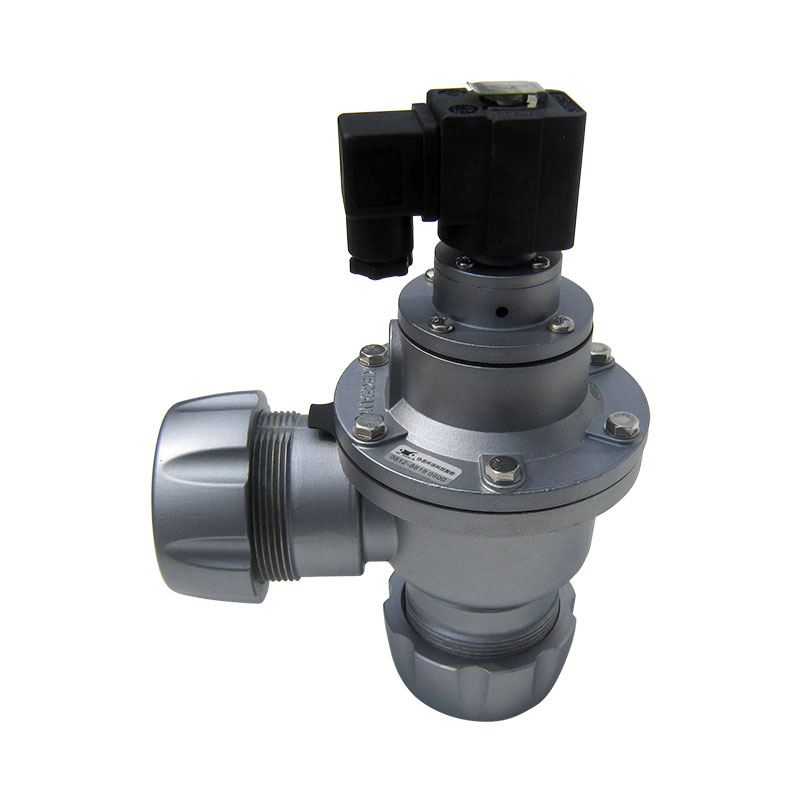

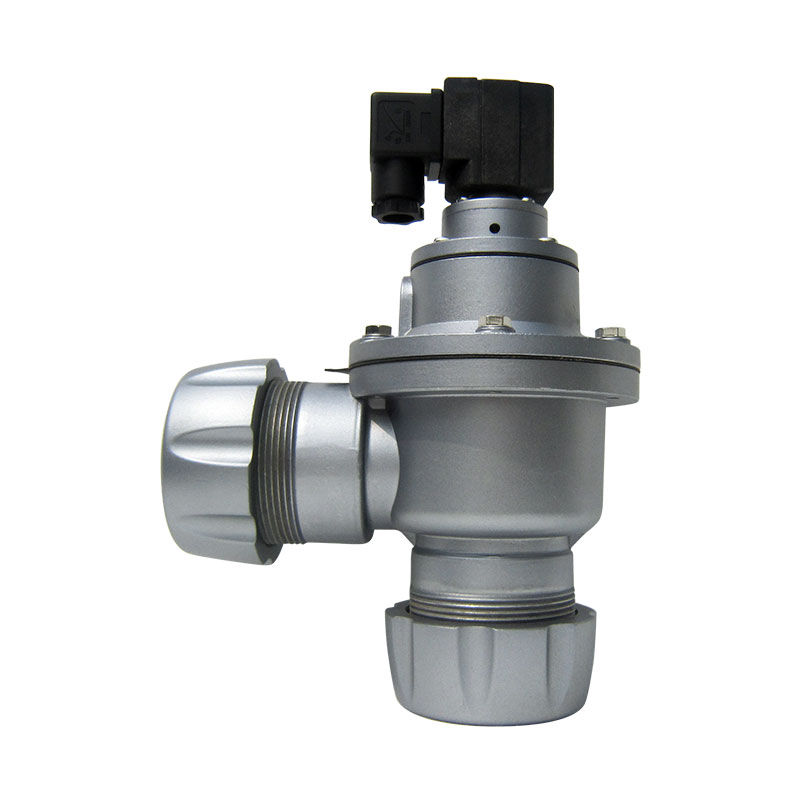

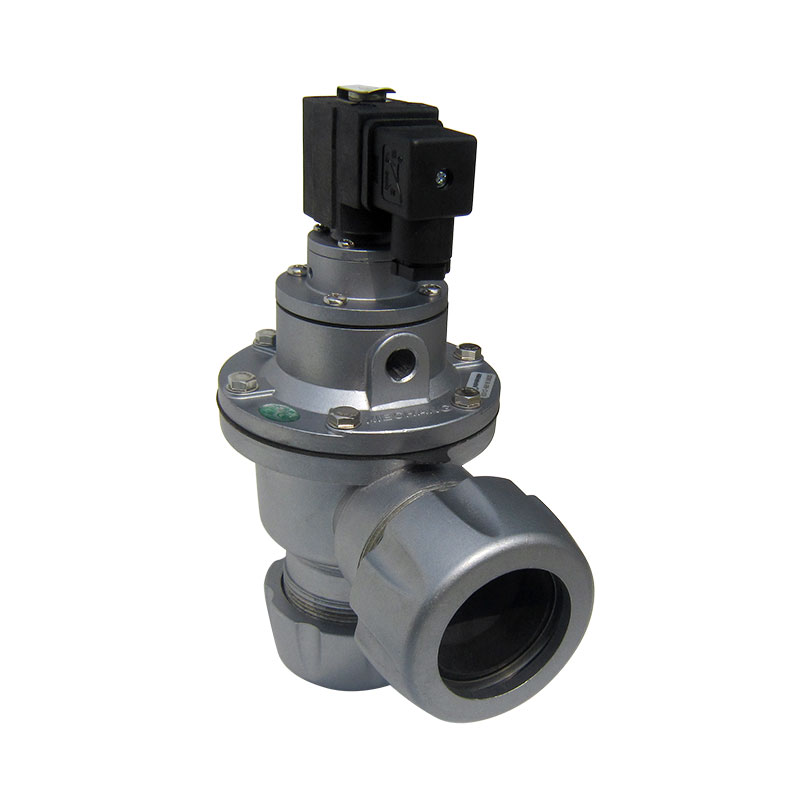

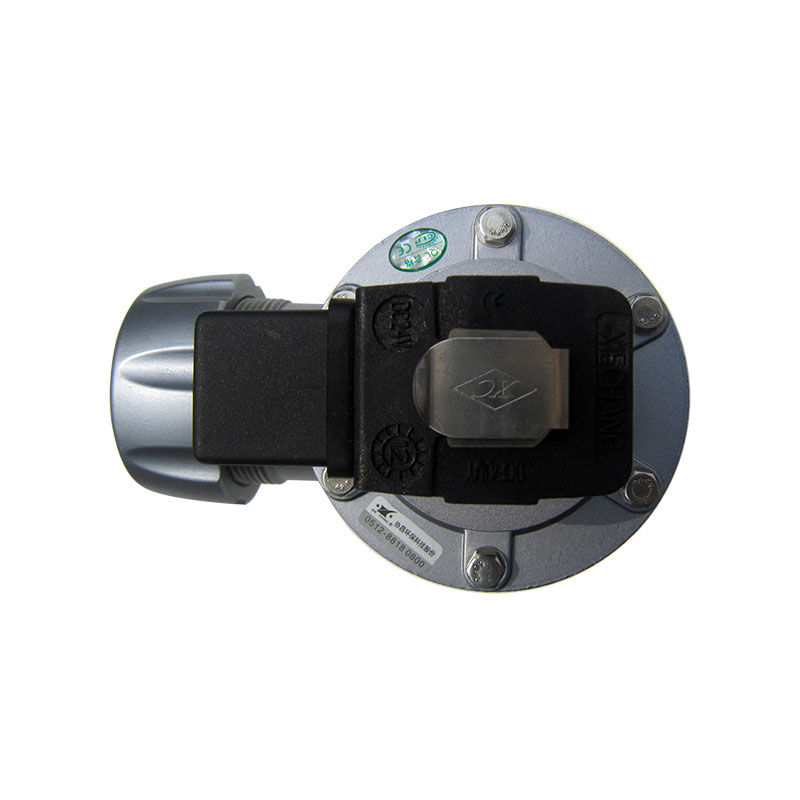

شیر پالس کوپلینگ

معرفی محصول ：

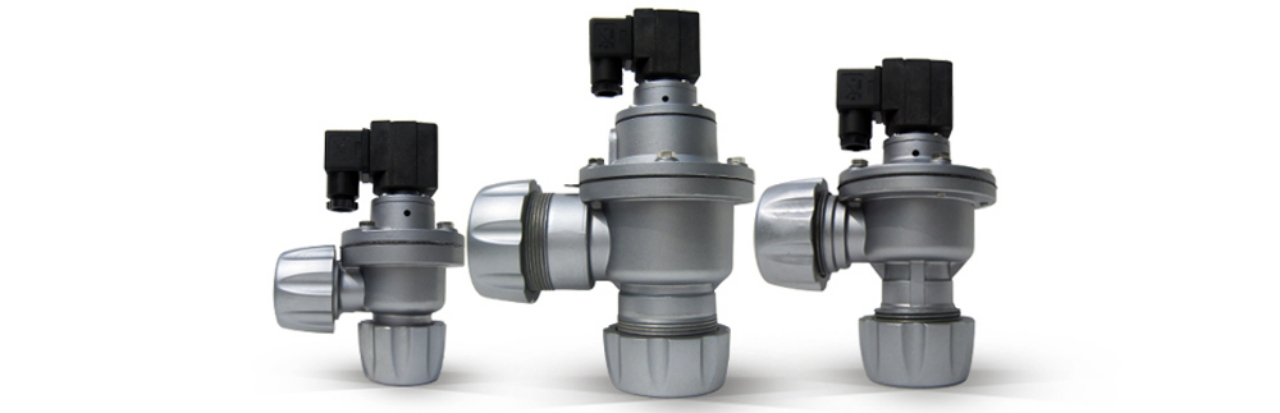

سه شیر پالس معمولی ZM که توسط Xiechang توسعه یافته اند، نوعی ساختار اتصال مهره فشاری هستند که یک نوع بهبود یافته بر اساس شیر پالس زاویه راست نوع Z است.

اصل کار:

شیر پالس از یک پست برقی، یک دیافراگم و یک بدنه شیر تشکیل شده است. مساحت محفظه عقب دیافراگم بزرگتر از محفظه جلو است و نیروی فشار زیاد است که باعث می شود دیافراگم در حالت بسته قرار گیرد.

کنترل کننده پالس یک سیگنال الکتریکی را وارد می کند و باعث می شود که پست برقی با ستون متحرک درگیر شود، سوراخ تخلیه را باز کند و به سرعت گاز فشار را در محفظه عقب دیافراگم تخلیه کند. گاز فشار در محفظه جلوی دیافراگم دیافراگم را بلند می کند، کانال را باز می کند و دریچه پالس می وزد.

سیگنال پالس الکتریکی ناپدید می شود و فنر پست برقی فوراً ستون متحرک را مجدداً تنظیم می کند تا سوراخ تخلیه را ببندد. فشار گاز و نیروی فنر در محفظه عقب دیافراگم کانال را می بندد و دریچه از دمیدن باز می ایستد.

سوراخ میرایی روی دیافراگم در میرایی جریان هوا نقش دارد زمانی که سر خلبان ستون را حرکت می دهد تا فشار گاز برای تخلیه را بالا ببرد. هنگامی که سوراخ تخلیه بسته می شود، گاز فشار به سرعت محفظه عقب را پر می کند و باعث می شود دیافراگم کانال را ببندد و دمیدن متوقف شود.

گواهینامه ها: CE، CCC، ROHS، IP65؛

شیر پالس مهره تراکمی عملکردی مشابه شیر پالس نوع Z مانند حساسیت بالا، مصرف زیاد هوا و عملکرد پایدار دارد. در عین حال، همراه با نوع XC-XBD، اتصالات دیواری جعبه ای نوع XC-XBS و اتصالات متحرک ویژه نوع XC-HJD (ZM) با ویژگی های نصب آسان، نگهداری آسان و استفاده قابل اعتماد استفاده می شود.

مشخصات سازه:

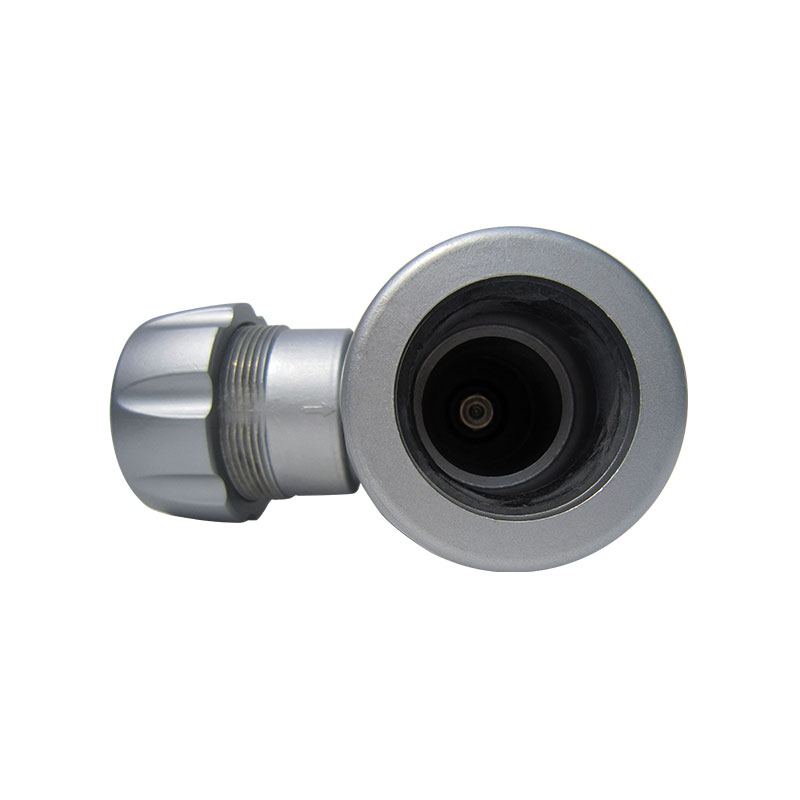

ورودی و خروجی شیر پالس مهره تراکمی همگی از مهره های مخصوص (ساخته شده از آلیاژ آلومینیوم یا مواد فولادی ضد زنگ) و حلقه های آب بندی مخصوص ساخته شده اند. آنها بر روی دیواره بیرونی صاف لوله های ورودی و خروجی و انتهای بدنه شیر با ساختاری ساده، عملکرد راحت و آب بندی قابل اعتماد آب بندی می شوند. ساختار داخلی و حلقه فولادی موقعیت یابی ورودی شیر پالس مهره فشاری را می توان برای جلوگیری از شل شدن در اثر ضربه اینرسی نصب و استفاده کرد و در عین حال از موقعیت نصب دقیق اطمینان حاصل کرد. پس از استفاده طولانی مدت، مهره های فولادی ضد زنگ همچنان می توانند جداسازی و مونتاژ آسان را تضمین کنند.

استاندارد فنی:

دسته فنی	پارامتر مربوطه
فشار کاری	0.2 تا 0.6 مگا پاسکال
مدیوم پوشیدن	هوای پاک
ولتاژ کاری	DC24V ( AC220V/50Hz )
فعلی	1.25A ( 0.5A )
سطح حفاظت	IP65
محیط استفاده	1. دیافراگم دمای اتاق -10 ℃ ~ 80  ℃. 2. رطوبت نسبی هوا نباید از 85 درصد تجاوز کند.
عمر مفید دیفراگم	حدود 1 میلیون بار دمیدن

پارامترهای محصول:

ZM شماره مدل	ZM اندازه	اندازه ورودی و خروجی		دیافراگم
		متریک ( میلی متر )	نخ ( اینچ )
DCF-ZM-20	3/4'	20	G3/4'	تک دیافراگم
DCF-ZM-25	1'	25	G1'	تک دیافراگم
DCF-ZM-40S	1.5 اینچ	40	G1.5 اینچ	دیافراگم دوتایی

I. عملیات خلاء برای سیم پیچ برقی برای از بین بردن ناخالصی های مضر، باعث می شود خلبان حساس تر و قابل اطمینان تر عمل کند.

II. روزنه و پورت تخلیه با شیر پالس مطابقت دارد، باز و بسته شدن سریع، بنابراین حجم دمیدن در واحد زمان را افزایش می دهد.

III. غشاء: اتصال موثر و استحکام کششی کافی، آب بندی قابل اعتماد، خواص ضد خوردگی و ضد پیری عالی، ما تنها شرکتی در چین هستیم که از دیافراگم با کارایی بالا استفاده می کنیم تا قابلیت اطمینان عملیات طولانی مدت را تضمین کند. شرکتی که دیافراگم در اختیار ما قرار می دهد، دیافراگم شیر GOYEN و ASCO را نیز تامین می کند، همان تامین کننده است. ما حداقل 1 میلیون بار عمر مفید (5 سال) را تضمین می کنیم.

IV. ما از فنر فشار با کیفیت بالا برای تضمین حداقل 1 میلیون بار عمر استفاده می کنیم.

خدمات پس از فروش:

Suzhou Xiechang Environmental Protection Technology Co., Ltd. یک شرکت با فناوری پیشرفته است که بر دریچه های پالس ضد انفجار، فیلتر هوشمند گرد و غبار و راه حل های کلی برای جمع کننده های گرد و غبار تمرکز دارد. Xiechang به هدف 'تحقیق و توسعه علمی و فناوری اولین بهره وری است' پایبند است. نوآوری مستمر نیروی محرکه توسعه شرکت Xiechang است که متخصص در تولید شیرهای پالس و تحقیق و توسعه سیستم های فیلتر هوشمند گرد و غبار است. با بیش از 30 سال تجربه غنی تحقیق و توسعه، بیش از 50 حق ثبت اختراع ملی را به دست آورده است.

تعهد خدمات:

Xiechang مشاوره آنلاین حرفه ای را ارائه می دهد و در عرض 2 ساعت به سوالات حرفه ای شما رسیدگی می کند. اطلاعات فنی دقیق ظرف 4 ساعت تحویل داده می شود و Xiechang یک نقل قول و راه حل معقول در عرض 2 ساعت به شما ارائه می دهد. همچنین یک مدیر پذیرش برای بازرسی در محل وجود دارد که در هر زمان آماده دریافت بازرسی های شماست و تلاش می کند تا امکانات مختلفی را برای کار بازرسی شما فراهم کند.
