اصل کار:
شیر پالس از یک پست الکترون ، دیافراگم و بدنه دریچه تشکیل شده است. مساحت محفظه عقب دیافراگم از محفظه جلو بزرگتر است و نیروی فشار بزرگ است و باعث می شود دیافراگم در موقعیت بسته قرار گیرد.
کنترلر پالس یک سیگنال الکتریکی را وارد می کند و باعث می شود پست Solenoid ستون در حال حرکت را درگیر کند ، سوراخ تخلیه را باز کند و به سرعت گاز فشار را در محفظه عقب دیافراگم تخلیه کند. گاز فشار در محفظه جلوی دیافراگم دیافراگم را بلند می کند ، کانال را باز می کند و سوپاپ پالس می وزد.
سیگنال پالس الکتریکی ناپدید می شود و چشمه پست solenoid بلافاصله ستون در حال حرکت را مجدداً تنظیم می کند تا سوراخ تخلیه را ببندد. فشار گاز و نیروی چشمه در محفظه عقب دیافراگم کانال را می بندد و دریچه متوقف می شود.
سوراخ میرایی روی دیافراگم در هنگام حرکت سر خلبان ستون را برای بلند کردن فشار گاز برای بارگیری ، در میرایی جریان هوا نقش دارد. هنگامی که سوراخ تخلیه بسته شد ، گاز فشار به سرعت محفظه عقب را پر می کند و باعث می شود دیافراگم کانال را ببندد و دمیدن را متوقف کند.
مقدمه محصول

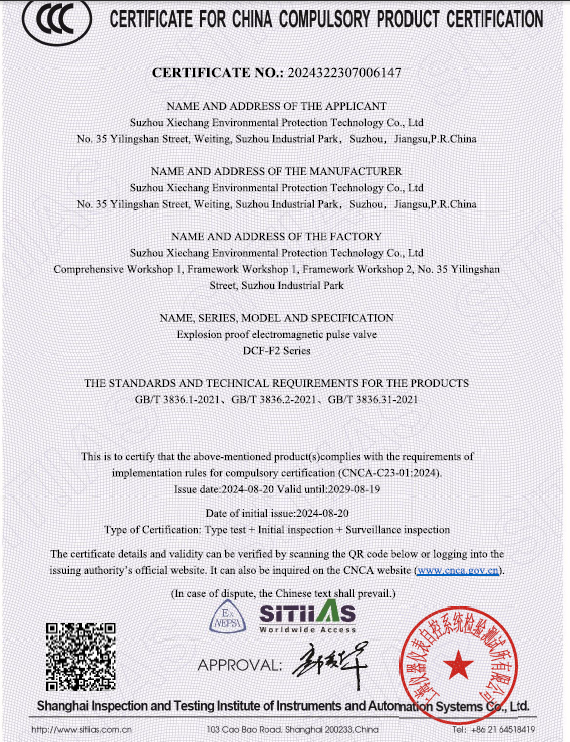

این محصول توسط مرکز نظارت بر کیفیت ملی و بازرسی محصولات الکتریکی ضد انفجار بازرسی و تصویب شده است و گواهی اثبات انفجار گواهی CCC را بدست آورده است. علامت ضد انفجار آن سابق DB IIC T6 GB/EX TB IIIC T80 ℃ DB است.
![微信图片 _20241029103500]()
مشخصات مدل
نوع | شماره شماره | اندازه | متریک （میلی متر |
دریچه ضد انفجار موضوعی مدل DCF-F2-Z مدل DCF-F2-2L-B | DCF-F2-2L-B | 3/4 | 20 |
DCF-F2-Z-20 | 3/4 | 20 |
DCF-F2-Z-25 | 1 | 25 |
DCF-F2-Z-40S | 1½ | 40 |
DCF-F2-Z-50S | 2 | 50 |
DCF-F2-Z-62S | 2½ | 62 |
DCF-F2-Z-76S | 3 | 76 |
سوپاپ ضد انفجار جفت مدل DCF-F2-ZM | DCF-F2-ZM-20 | 3/4 | 20 |
DCF-F2-ZM-25 | 1 | 25 |
DCF-F2-ZM-40S | 1½ | 40 |
دریچه ضد انفجار تعبیه شده مدل DCF-F2-Y | DCF-F2-Y-25 | 1 | 25 |
DCF-F2-Y-40S | 1½ | 40 |
DCF-F2-Y-50S | 2 | 50 |
DCF-F2-Y-62S | 2½ | 62 |
DCF-F2-Y-76S | 3 | 76 |
DCF-F2-Y-102S | 4 | 102 |
شرایط استفاده
1. شرایط ویژه (محدود) استفاده
1） برای تعمیرات مربوط به سطوح مشترک ضد انفجار ، لطفا با سازنده محصول تماس بگیرید
2） محدوده دما برای استفاده -40 c ~ +60 c c
3） درجه عملکرد اتصال دهنده های مورد استفاده برای سطح مفصل ضد انفجار A2-70 است.
2. سطح حفاظت از پوشش محصول IP67 است.
![111]()
![222]()

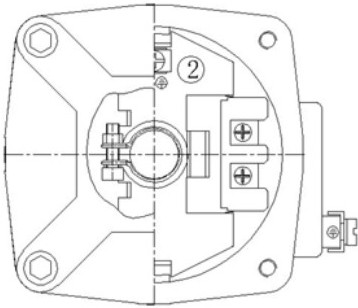

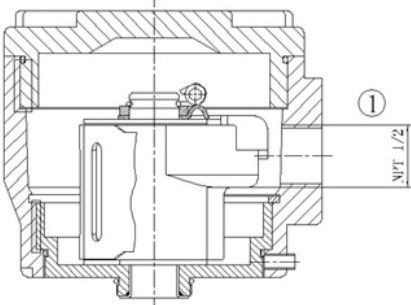

توجه:
1. کانکتور ضد انفجار اندازه 1/ 2NPT ترمینال سیم پیچ ；
2. ترمینال سیم پیچ ；
3 ترمینال زمین مسکن سیم پیچ.
I. درمان خلاء برای سیم پیچ سولنوئید برای از بین بردن ناخالصی های مضر ، این کار را می کند که خلبان کارآمدتر و قابل اطمینان تر باشد.
ii. دهانه و تخلیه پورت با شیر پالس ، باز و بسته شدن سریع ، بنابراین حجم دمیدن در هر واحد را افزایش می دهد.
iii غشای: پیوند مؤثر و استحکام کششی کافی ، آب بندی قابل اعتماد ، ضد خوردگی عالی و خاصیت ضد پیری ، ما تنها شرکت در چین هستیم که از دیافراگم با کارایی بالا استفاده می کنیم تا قابلیت اطمینان عملکرد طولانی مدت را تضمین کند. شرکتی که دیافراگم های ما را ارائه می دهد نیز دیافراگم را به Goyen و Asco Valve عرضه می کند ، همان تأمین کننده است. ما حداقل 1 میلیون بار زندگی خدمات (5 سال) را تضمین می کنیم.
IV ما از چشمه فشار با کیفیت بالا استفاده می کنیم تا حداقل 1 میلیون بار عمر خدمات را تضمین کنیم.
گواهینامه ها: CE ، CCC ، ROHS ، IP65 ؛
خدمات پس از فروش:
شرکت فناوری حفاظت از محیط زیست Suzhou Xiechang ، Ltd. یک شرکت فناوری پیشرفته است که روی دریچه های پالس ضد انفجار ، فیلتر گرد و غبار هوشمند و راه حل های کلی برای جمع آوری گرد و غبار تمرکز دارد. Xiechang به هدف 'تحقیقات و توسعه علمی و فناوری ، اولین بهره وری' است. نوآوری مداوم نیروی محرکه توسعه شرکت Xiechang است که در تولید دریچه های پالس و تحقیق و توسعه سیستم های فیلتر گرد و غبار هوشمند تخصص دارد. با بیش از 30 سال تجربه تحقیق و توسعه غنی ، بیش از 50 اختراع ثبت شده ملی به دست آورده است.
تعهد خدمات:
Xiechang مشاوره آنلاین حرفه ای را ارائه می دهد و سؤالات حرفه ای شما را طی 2 ساعت انجام می دهد. اطلاعات فنی دقیق طی 4 ساعت تحویل داده می شود و Xiechang ظرف 2 ساعت یک نقل قول و راه حل معقول را برای شما فراهم می کند. همچنین یک مدیر پذیرش برای بازرسی های در محل وجود دارد ، که در هر زمان برای دریافت بازرسی های شما در دسترس است و تلاش می کند تا بتوانید راحتی های مختلفی را برای کارهای بازرسی شما فراهم کند.
