Prinsip kerja:

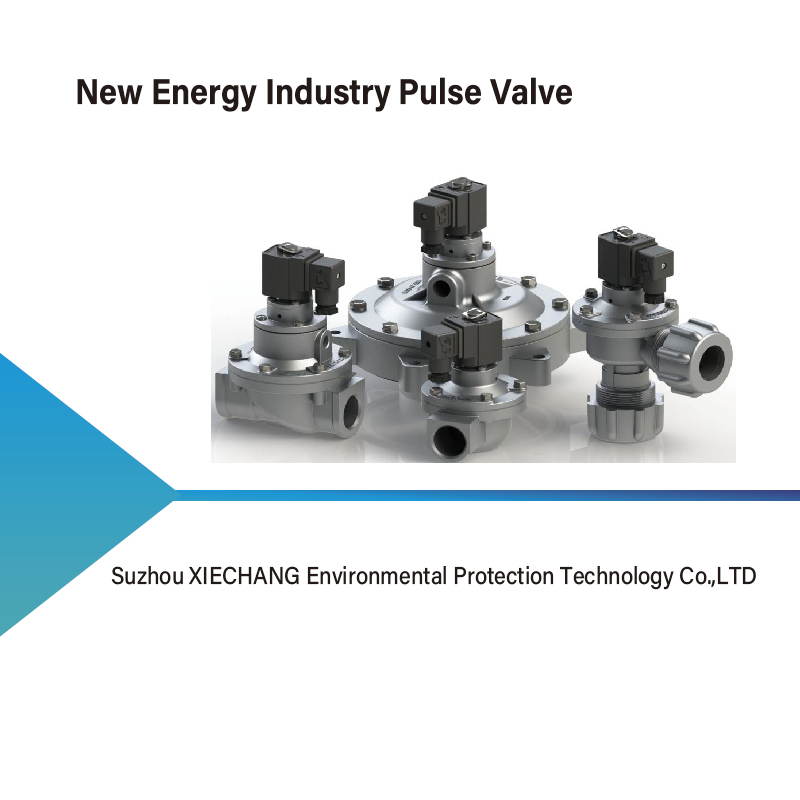

Katup pulsa terdiri dari tiang solenoid, diafragma, dan badan katup. Luas ruang belakang diafragma lebih besar dibandingkan ruang depan, dan gaya tekanan yang besar menyebabkan diafragma berada pada posisi tertutup.
Pengontrol pulsa memasukkan sinyal listrik, menyebabkan tiang solenoid mengaktifkan kolom bergerak, membuka lubang bongkar, dan dengan cepat mengeluarkan gas bertekanan di ruang belakang diafragma. Gas bertekanan di ruang depan diafragma mengangkat diafragma, membuka saluran, dan katup pulsa berhembus.
Sinyal pulsa listrik menghilang, dan pegas tiang solenoid segera mengatur ulang kolom bergerak untuk menutup lubang bongkar. Tekanan gas dan gaya pegas di ruang belakang diafragma menutup saluran, dan katup berhenti bertiup.
Lubang peredam pada diafragma berperan meredam aliran udara pada saat kepala pilot menggerakkan kolom untuk mengangkat tekanan gas untuk dibongkar. Ketika lubang bongkar muat ditutup, gas bertekanan dengan cepat mengisi ruang belakang, menyebabkan diafragma menutup saluran dan berhenti bertiup.
Parameter Teknis:
Modus NO:DCF-E;
Tekanan Kerja：0,2MPa~0,6MPa;
Tegangan Kerja: DC24V/AC220V;
Suhu pengoperasian
Diafragma domestik：-25℃~80℃;
Diafragma yang diimpor：-40℃~100℃，Puncak@120℃;
Diafragma suhu tinggi:-19℃~200℃;
Media Kerja: udara bersih;
Tingkat perlindungan: IP65;
Bahan pengikat: SS316
Bahan badan katup: paduan aluminium A360;
Kandungan seng dan tembaga：
1. Badan dan penutup katup terbuat dari die-casting paduan tembaga dan aluminium seng berkualitas tinggi. Setelah
pengujian, kandungan unsur seng dan tembaga≤ 0,5%;
2. Bagian terbuka seperti baut dan klem, dengan kandungan seng dan tembaga ≤ 0,5% setelah pengujian;
Jenis
Nomor Model. |
Ukuran (mm) |
Nomor Model. |
Ukuran (mm) |
Nomor Model. |
Ukuran (mm) |
| DCF-Z-20-E |
DN20 |
DCF-Y-25-E |
DN25 |
DCF-ZM-20-E |
DN20 |
| DCF-Z-25-E |
DN25 |
DCF-Y-40S-E |
DN40 |
DCF-ZM-25-E |
DN25 |
| DCF-Z-40S-E |
DN40 |
DCF-Y-50S-E |
DN50 |
DCF-ZM-40S-E |
DN40 |
| DCF-Z-50S-E |
DN50 |
DCF-Y-62S-E |
DN62 |
DCF-T-25S-E |
DN25 |
| DCF-Z-62S-E |
DN62 |
DCF-Y-76S-E |
DN76 |
|
|
| DCF-Z-76S-E |
DN76 |
DCF-Y-102S.BE |
DN89
|
|
|
| DCF-Z-102S.BE |
DN89 |
DCF-Y-102S-E |
DN102 |
|
|
I. Perawatan vakum untuk koil solenoid untuk menghilangkan kotoran berbahaya, membuat pekerjaan pilot lebih sensitif dan andal;
II. Lubang dan port bongkar muat sesuai dengan katup pulsa, pembukaan dan penutupan cepat, sehingga meningkatkan volume hembusan per satuan waktu;
AKU AKU AKU. Membran: Ikatan yang efektif dan kekuatan tarik yang cukup, penyegelan yang andal, sifat anti-korosi dan anti-penuaan yang hebat, kami adalah satu-satunya perusahaan di China yang menggunakan diafragma berkinerja tinggi sehingga menjamin keandalan pengoperasian jangka panjang. Perusahaan yang menyediakan diafragma juga memasok diafragma ke katup GOYEN dan ASCO, itu pemasok yang sama. Kami menjamin setidaknya 1 juta kali masa pakai (5 tahun).
IV. Kami menggunakan pegas tekanan berkualitas tinggi untuk menjamin setidaknya 1 juta kali masa pakai.
Sertifikat: CE, CCC, ROHS, IP65;
