Funktionsprinzip:
Das Impulsventil besteht aus Magnetstift, Membran und Ventilkörper. Die Fläche der hinteren Kammer der Membran ist größer als die der vorderen Kammer und die Druckkraft ist groß, wodurch sich die Membran in der geschlossenen Position befindet.
Der Impulsregler gibt ein elektrisches Signal ein, wodurch der Magnetstift in die bewegliche Säule eingreift, das Entladeloch öffnet und das Druckgas schnell in die hintere Kammer der Membran ablässt. Das Druckgas in der vorderen Kammer der Membran hebt die Membran an, öffnet den Kanal und das Impulsventil bläst.
Das elektrische Impulssignal verschwindet und die Feder des Magnetstifts setzt die bewegliche Säule sofort zurück, um das Entladeloch zu schließen. Der Gasdruck und die Federkraft in der hinteren Kammer der Membran schließen den Kanal und das Ventil hört auf zu blasen.
Das Dämpfungsloch in der Membran spielt eine Rolle bei der Dämpfung des Luftstroms, wenn der Pilotkopf die Säule bewegt, um den Gasdruck zum Entladen anzuheben. Wenn die Entladeöffnung geschlossen ist, füllt das Druckgas schnell die hintere Kammer, wodurch die Membran den Kanal schließt und aufhört zu blasen.
Technische Parameter:
Modus Nr.: DCF-E;
Arbeitsdruck: 0,2 MPa ~ 0,6 MPa;
Arbeitsspannung: DC24V/AC220V;
Betriebstemperatur
Haushaltsmembran: -25℃~80℃;
Importierte Membran: -40℃~100℃, Spitzenwert bei 120℃;
Hochtemperaturmembran: -19℃~200℃;
Arbeitsmedium: saubere Luft;
Schutzstufe: IP65;
Befestigungsmaterial: SS316
Ventilkörpermaterial: A360-Aluminiumlegierung;
Zink- und Kupfergehalt:
1. Der Ventilkörper und die Abdeckung bestehen aus hochwertigem Druckguss aus Kupfer und Zink-Aluminium-Legierung. Nach
Bei der Prüfung beträgt der Gehalt an Zink- und Kupferelementen ≤ 0,5 %;
2. Freiliegende Teile wie Schrauben und Klemmen mit einem Zink- und Kupfergehalt von ≤ 0,5 % nach der Prüfung;

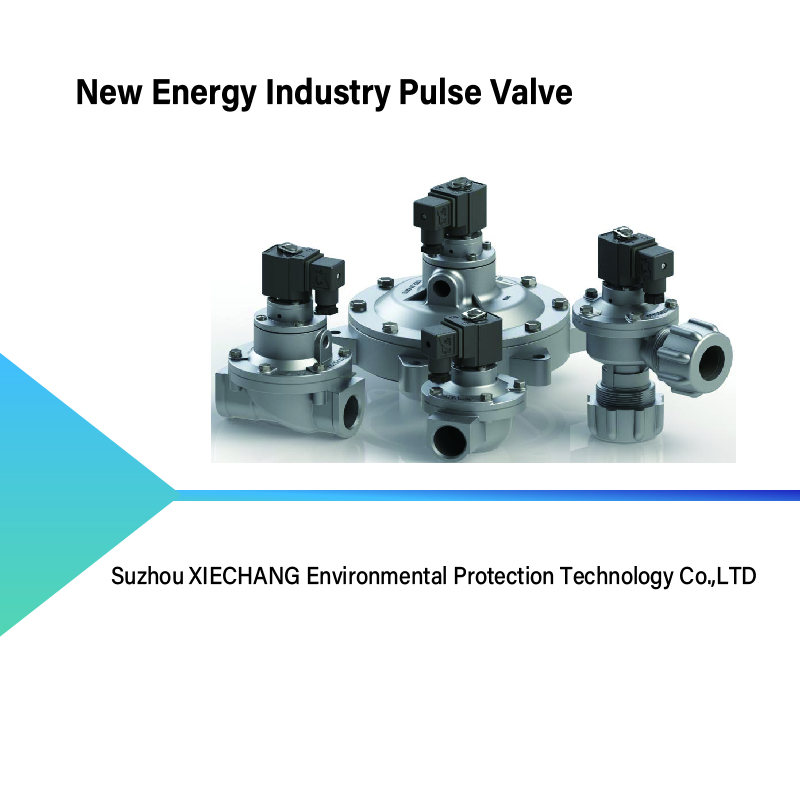

Typ
Modell Nr. |
Größe (mm) |
Modell Nr. |
Größe (mm) |
Modell Nr. |
Größe (mm) |
| DCF-Z-20-E |
DN20 |
DCF-Y-25-E |
DN25 |
DCF-ZM-20-E |
DN20 |
| DCF-Z-25-E |
DN25 |
DCF-Y-40S-E |
DN40 |
DCF-ZM-25-E |
DN25 |
| DCF-Z-40S-E |
DN40 |
DCF-Y-50S-E |
DN50 |
DCF-ZM-40S-E |
DN40 |
| DCF-Z-50S-E |
DN50 |
DCF-Y-62S-E |
DN62 |
DCF-T-25S-E |
DN25 |
| DCF-Z-62S-E |
DN62 |
DCF-Y-76S-E |
DN76 |
|
|
| DCF-Z-76S-E |
DN76 |
DCF-Y-102S.BE |
DN89
|
|
|
| DCF-Z-102S.BE |
DN89 |
DCF-Y-102S-E |
DN102 |
|
|
I. Vakuumbehandlung der Magnetspule zur Beseitigung schädlicher Verunreinigungen, wodurch die Pilotarbeit empfindlicher und zuverlässiger wird;
II. Öffnung und Entladeanschluss passen zum Impulsventil, öffnen und schließen sich schnell und erhöhen so das Blasvolumen pro Zeiteinheit;
III. Membran: Effektive Verbindung und ausreichende Zugfestigkeit, zuverlässige Abdichtung, hervorragende Korrosions- und Alterungsschutzeigenschaften. Wir sind das einzige Unternehmen in China, das Hochleistungsmembranen verwendet, um eine langfristige Betriebszuverlässigkeit zu gewährleisten. Das Unternehmen, das uns Membranen liefert, liefert auch Membranen für GOYEN- und ASCO-Ventile, es ist derselbe Lieferant. Wir garantieren eine Lebensdauer von mindestens 1 Million Mal (5 Jahre).
IV. Wir verwenden hochwertige Druckfedern, um eine Lebensdauer von mindestens 1 Million Mal zu gewährleisten.
Zertifikate: CE, CCC, ROHS, IP65;
