Ефикасност система филтера са врећастим млазом импулса у потпуности се ослања на интегритет разводника компримованог ваздуха. Чак и мањи недостаци у инсталацији узрокују огроман губитак енергије. Неправилна уградња потопљених вентила директно узрокује цурење ваздуха, пад притиска и слабо чишћење врећа. Ова ланчана реакција доводи до прераног заслепљивања филтера, повећаног оптерећења компресора и непланираног застоја система. Када компримовани ваздух излази кроз лоше затворене интерфејсе, примарни механизам за чишћење не ради. Тимови за одржавање се онда заглаве у реактивним циклусима решавања проблема. Потребан вам је систематски, инжењерски вођен приступ инсталација потопљеног пулсног млазног вентила . Успех захтева стриктно поштовање толеранција отварања резервоара, прецизну примену заптивача и ригорозне провере након инсталације. Ово осигурава да пнеуматски систем ради тачно онако како је пројектован, одржавајући низак диференцијални притисак и покретање производње.
Прецизност у отворима резервоара: Структурални интегритет и тачност димензија отвора ваздушног сабирника (резервоара) диктирају основне перформансе потопљеног вентила; неравнине или савијање ће угрозити заптивку.
Материјал заптивке и постављање: Одабир исправног еластомера (нпр. Нитрил, Витон) на основу радне температуре и обезбеђивање правилног налегања без прикљештења је критичан за дуготрајно задржавање притиска.
Обртни момент и поравнање: Неравномерно причвршћивање током уградње изобличава тело вентила или мембрану, што доводи до тренутног издувавања или неуспеха да се активира.
Обавезне провере пуштања у рад: Тестови статичког притиска и провере сигнала основног импулса су кораци о којима се не може преговарати за валидацију инсталације пре враћања сакупљача прашине у рад.
Садржај
Пребаци

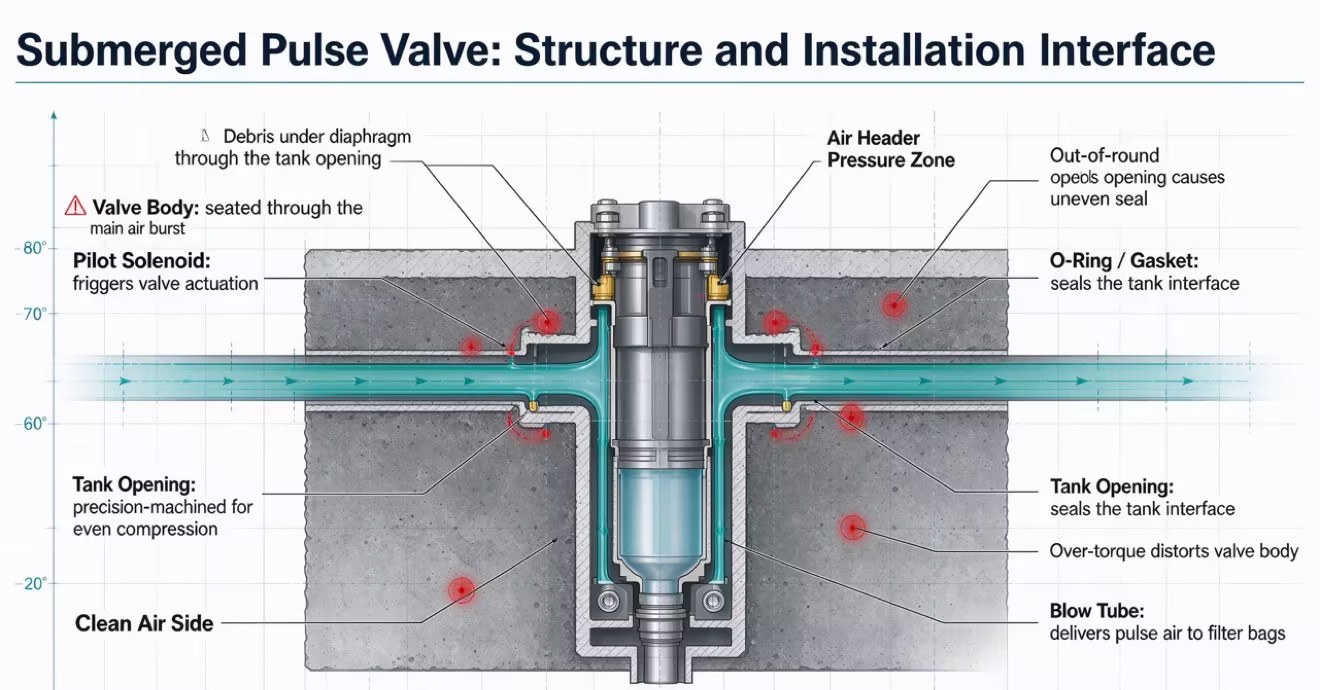

Како функционишу потопљени пулсни вентили у сакупљачима прашине
Потопљене у односу на конфигурације монтиране на заглављу
Потопљени импулсни вентили се уграђују директно у колектор за компримовани ваздух, обезбеђујући краћи пут ваздуха и потенцијално већу ефикасност протока од дизајна са екстерним колекторима. Ова конфигурација подржава брзо пражњење ваздуха и ефикасно чишћење филтера. Међутим, правилно позиционирање вентила и сигурно заптивање су од суштинског значаја за спречавање цурења компримованог ваздуха и одржавање поузданих перформанси пулсног вентила.
Дефинисање успеха инсталације: задржавање притиска и импулсна сила
Успешна инсталација потопљеног пулсног вентила захтева поуздано задржавање притиска и довољну импулсну силу чишћења. Правилно заптивање спречава континуирано цурење ваздуха, док стабилан притисак у сабирници обезбеђује ефикасно довођење компримованог ваздуха до филтер врећа. Провера цурења и провера перформанси импулса помажу у одржавању ефикасности сакупљача прашине, смањењу потрошње енергије компресора и спречавању превременог зачепљења филтера.
Припрема рупе резервоара пре уградње вентила
Толеранције димензија и геометрија рупа
Тачне димензије отвора резервоара су неопходне за правилну инсталацију потопљеног пулсног вентила и поуздано заптивање. Отвор мора да одговара пречнику који је навео произвођач и да одржава уједначен, округли облик да би се обезбедила равномерна компресија О-прстена или заптивке. Превелике, премале или изобличене рупе могу да изазову неравномерно заптивање, цурење компримованог ваздуха и превремени квар заптивања.
Поново исећи отвор и заварити нову, прецизно обрађену прирубницу
Искривљени зид заглавља
Прекомерна топлота током производње колектора
Равна заптивка не налегне на резервоар
Избрусите површину равном или замените захваћени део заглавља
Оверсизед Диаметер
Коришћење погрешне тестере за рупе или бургије
О-прстен се екструдира под притиском и издувава
Заварите редукторску плочу са одговарајућим унутрашњим пречником
Дубоке површинске огреботине
Агресивно брушење током уклањања боје
Испод равне заптивке формирају се ваздушни канали
Исполирајте заптивну површину финим абразивним јастучићима
Захтеви за завршну обраду површине и уклањање ивица
Правилна припрема површине обезбеђује поуздано заптивање током инсталације потопљеног пулсног вентила. Уклоните неравнине, рђу, прскање завара и оштре ивице са отвора резервоара како бисте спречили оштећење заптивке или О-прстена. Глатке, чисте контактне површине помажу у смањењу цурења компримованог ваздуха и побољшавају дугорочне перформансе заптивања.
Интегритет ваздушног заглавља је од суштинског значаја за одржавање стабилног притиска и поуздан рад пулсног вентила. Колектор мора имати довољну структурну чврстоћу да издржи поновљене циклусе притиска. Пре уградње, проверите да ли постоји корозија, деформација и унутрашње крхотине које могу оштетити дијафрагме или блокирати пролазе пилота.
Тамо где је применљиво, системи пријемника компримованог ваздуха такође морају бити у складу са релевантним безбедносним захтевима опреме под притиском. За референцу, ОСХА-и безбедносни захтеви за пријемник компримованог ваздуха односе се на манометаре, сигурносне вентиле, одводњавање и разматрања уградње.
Изаберите и инсталирајте заптивке за пулсне вентиле
Процена материјала заптивача на основу животне средине
Избор материјала за заптивање зависи од радне температуре, излагања хемикалијама и услова компримованог ваздуха. Буна-Н (НБР) одговара општој примени, ФКМ (Витон) нуди побољшану отпорност на топлоту и хемикалије, а силикон пружа флексибилност у окружењима са ниским температурама. Увек проверите компатибилност материјала и температурне оцене произвођача пре инсталације.
Протоколи за постављање заптивки и О-прстенова
Правилно постављање заптивке и О-прстена спречава цурење ваздуха и прераног квара заптивача. Равне заптивке захтевају уједначену компресију, док радијални О-прстенови морају безбедно да стану унутар својих заптивних површина. Нанесите танак слој мазива компатибилног са еластомерима које је одобрио произвођач да бисте спречили увртање, штипање или оштећење током монтаже.
Решавање оштећених заптивки и хитне поправке
Оштећене или сабијене заптивке треба заменити уместо да их поново користите. Пукотине, деформације и губитак еластичности могу угрозити перформансе заптивања. Избегавајте употребу силиконског заптивача као замене за одобрене заптивке под притиском. Замена неисправних компоненти и преглед заптивних површина пружа поузданије дугорочно решење.

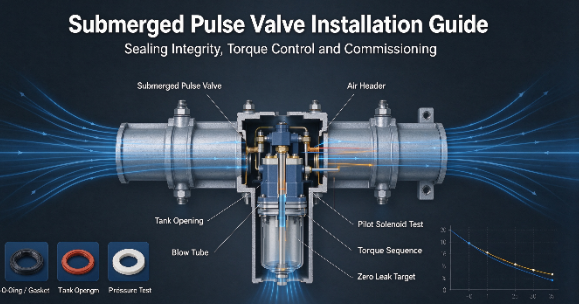

Водич корак по корак за инсталирање потопљених пулсних вентила
Обавезне мере предострожности и инспекција пре уградње
Пре инсталирања потопљених импулсних вентила, следите применљиве процедуре за закључавање/означавање (ЛОТО), искључите струју, изолујте довод компримованог ваздуха и проверите потпуно смањење притиска. Прегледајте разводник, отвор вентила, мембрану и управљачке компоненте да ли постоје оштећења или контаминација.
Пре инсталације проверите да ли заменски вентил одговара спецификацијама система.
Технике поравнања и уметања вентила
Правилно поравнање вентила спречава оштећење заптивке и обезбеђује ефикасно пулсно чишћење. Убаците вентил глатко без превелике силе, поставите електричне конекторе и издувне отворе према упутствима произвођача и поравнајте цев за дување са отворима филтера. Правилно позиционирање помаже у одржавању ефикасности протока ваздуха и спречава превремено хабање филтера.
Редослед причвршћивања и обртног момента за спречавање изобличења
Контролисано причвршћивање обезбеђује равномерну компресију заптивке и штити тело вентила од изобличења. Затегните монтажне завртње постепено користећи одговарајући унакрсни редослед где је применљиво, пратећи спецификације обртног момента произвођача. Избегавајте прекомерно затезање, које може оштетити заптивке, деформисати компоненте вентила и ометати кретање дијафрагме.
Тестирање након инсталације и покретање система
Испитивање цурења статичким притиском
Испитивање статичког притиска потврђује перформансе заптивања пре пуштања у рад. Постепено подижите притисак у ваздушном колектору у складу са процедурама произвођача и прегледајте спојеве вентила, заптивке и спојеве дувачких цеви. Користите одобрено решење за детекцију цурења или ултразвучни детектор да бисте идентификовали цурење ваздуха и исправили све проблеме пре нормалног рада.
Електричне и пнеуматске провере активирања
Електрично и пнеуматско испитивање потврђује да пулсни вентил исправно реагује на контролне сигнале. Проверите напон соленоида, проверите електричне везе и активирајте вентил преко контролера тајмера или одобрене тестне функције. Дијафрагма треба да се отвори и затвори одмах без непрекидног цурења ваздуха или ненормалног рада.
Верификација основног пулсног потписа
Праћење пулсног притиска помаже у процени перформанси вентила и подржава превентивно одржавање. Забележите пад притиска ваздушног колектора и време опоравка током нормалног активирања вентила. Ова основна мерења омогућавају тимовима за одржавање да идентификују промене у одзиву дијафрагме, раду пилота или перформансама довода ваздуха током будућих инспекција.
Закључак
Интегришите основне податке о паду притиска забележене током пуштања у рад у ЦММС постројења за будућу употребу.
Закажите обавезну накнадну инспекцију цурења помоћу ултразвучних алата или раствора сапуна након првих 100 сати рада да бисте узели у обзир природно слежење заптивки.
Стандардизујте спецификације обртног момента и шеме секвенцирања у вашим стандардним оперативним процедурама како бисте спречили будуће проблеме са изобличењем током рутинског одржавања.
Одржавајте наменску залиху заменских заптивки специфичних за животну средину како бисте избегли хитну употребу некомпатибилних материјала.
ФАК
П: Која је разлика између потопљеног и импулсног вентила монтираног на глави?
О: Вентил монтиран на колектору је инсталиран споља на цеви са навојем која се протеже од колектора за ваздух. Потопљени вентил се уграђује директно у или кроз зид разводника, који се налази делимично унутар резервоара под притиском. Потопљени дизајни елиминишу рестриктивне улазне цеви, нудећи веће брзине протока и брже време одзива за агресивније чишћење филтера.
П: Које су мере предострожности потребне пре инсталације потопљеног пулсног млазног вентила?
О: Строге процедуре закључавања/означавања су обавезне. Морате изоловати електрично напајање на плочи са тајмером и физички закључати довод компримованог ваздуха. Морате потпуно смањити притисак у ваздушном заглављу тако што ћете отворити вентил за ручни одвод и физички проверити одсуство ваздушног притиска пре него што отпустите било какав хардвер.
П: Како да поправим цурење ваздуха око инсталације потопљеног пулсног вентила?
О: Прво, смањите притисак из система. Проверите обртни момент на монтажним вијцима да бисте обезбедили равномерну компресију. Ако цурење и даље постоји, уклоните вентил и прегледајте О-прстен или равну заптивку да ли има посекотина, прикљештења или компресије. Проверите да ли отвор резервоара има избочина или изобличења. Замените оштећене заптивке и поново их правилно инсталирајте.
П: Могу ли да користим силиконски заптивач за поправку заптивке пулсног вентила?
О: Не, силиконско заптивање није трајно инжењерско решење. Иако може послужити као закрпа за хитне случајеве како би систем радио током смене, РТВ силикон не може да издржи дуготрајне ударне таласе и брзе промене притиска пнеуматског пулсног система. Оштећене заптивке се морају заменити одговарајућим еластомерним заптивкама.
П: Која је исправна спецификација обртног момента за вијке пулсног вентила?
О: Спецификације обртног момента се стриктно разликују у зависности од произвођача и величине вентила. Увек консултујте ОЕМ приручник за тачне оцене у фунти или њутнметар. Без обзира на конкретан број, увек примените обртни момент користећи звезду или попречну секвенцу, затегните завртње прво на 50%, а затим на 100%, да спречите савијање тела вентила.
О: Непрекидно цурење или издувавање обично је узроковано остацима заробљеним испод главног седишта дијафрагме, спречавајући га да се потпуно затвори. Такође може бити узроковано заглављеном арматуром соленоида пилота, блокираним отвором за одзрачивање у мембрани или неуједначеним обртним моментом на поклопцу вентила који изобличује унутрашње гумене компоненте.
П: Како тестирате пулсни вентил након инсталације?
О: Постепено доведите систем под притисак до радног притиска и извршите тест мехурића од сапунице или ултразвучни тест на цурење око свих заптивки. Проверите електрични сигнал са плоче тајмера. Спроведите активирање рада на суво да бисте осигурали да се вентил оштро отвара и затвара, бележећи пад основног притиска у заглављу за будућу референцу.
