Darbeli jet toz toplayıcı, endüstriyel havadaki tozu ve ince parçacıkları gidermenin en etkili yollarından biridir. Darbeli jet toz toplayıcının sürekli çalışırken çalışma alanınızı nasıl temiz tuttuğunu hiç merak ettiyseniz, bu kılavuz bunu adım adım açıklayacaktır. Tozu yakalayan filtre kartuşlarından parçacıkları otomatik olarak uzaklaştıran ters darbeli temizleme sistemine kadar temel bileşenleri, hava akışını, kurulum ipuçlarını ve bakım bilgilerini ele alacağız. İster yeni bir sistem seçiyor olun ister mevcut sistemi optimize ediyor olun, darbeli jet toz toplayıcının nasıl çalıştığını anlamak zamandan, paradan ve enerjiden tasarruf etmenizi sağlayabilir.
Darbeli Jet Toz Toplayıcının Temel Bileşenleri
A Pulse-jet toz toplayıcı basit görünebilir ancak birlikte çalışan birkaç temel bileşenden yapılmıştır. Her parça havanın temiz tutulmasında ve sistemin verimli çalışmasında önemli bir rol oynar.

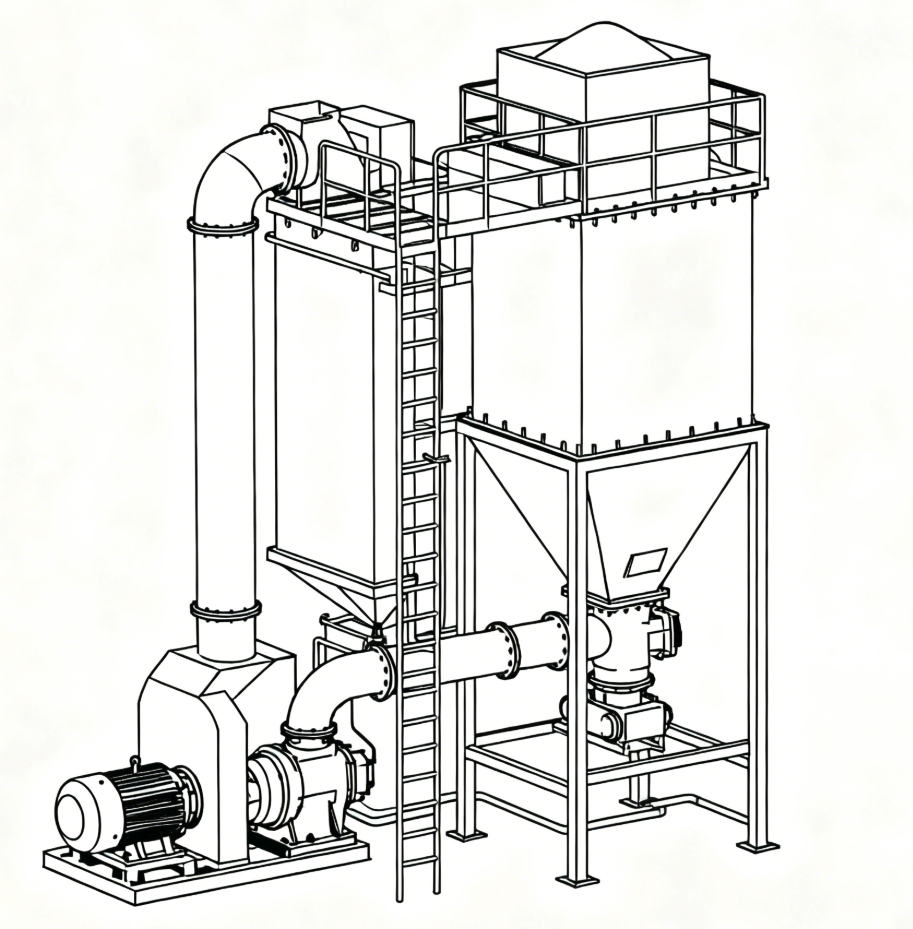

Ana Bileşenler ve İşlevleri
Kompresör (Hava Beslemesi)
Darbeli temizleme sistemi için basınçlı hava sağlar. Bu olmadan filtreler temizlenemez ve toz birikebilir.
Solenoid Valfler ve Diyafram Kontrolü
Basınçlı havayı filtrelere yönlendirir. Diyaframlar hızlı bir şekilde açılıp kapanarak tozu yerinden çıkaran bir darbe oluşturur.
Tüp Sac
Kirli ve temiz hava bölmelerini ayırır. Filtreler ondan sarkar ve contalar tozun geçmesini önler.
Torbalar veya Kartuşlar
Tozun biriktiği filtre ortamı. Kıvrımlı tasarımlar ve nanofiber kaplamalar, ince parçacıkları verimli bir şekilde yakalar.
Hazne (Toz Toplama)
Darbe döngüsü sırasında yerinden çıkan tozu toplar. Şekli parçacıkların serbestçe düşmesini ve sistemi tıkamamasını sağlar.
Çerçeve ve Destek Rayları
Filtreleri yerinde tutar ve gerginliği korur. Darbeler sırasında torbaların ve kartuşların sarkmasını veya hareket etmesini önler.
Temiz ve Kirli Hava Plenumları
Filtrelemeden önce ve sonra havayı kanalize eder. Tüm filtrelerden eşit akış sağlayarak sıcak noktaları veya türbülansı önler.
Otomatik Rejenerasyon Kontrol Ünitesi
Darbe frekansını, süresini ve sırasını kontrol eder. Temizliği optimize eder ve enerji kullanımını azaltır.
Filtreler ve Kartuşlar
Filtreler toplayıcının kalbidir. Tasarımları ve malzemeleri verimliliği, toz tutma kapasitesini ve bakımı etkiler.
| Özellik |
Dikey Filtreler |
Yatay Filtreler |
| Malzemeler |
Polyester, Akrilik, Fiberglas, Nanofiber kaplamalı |
Polyester, Akrilik, Fiberglas, Nanofiber kaplamalı |
| Ayarlama |
Tüp levhadan asın; toz doğrudan hazneye düşer |
Yığılmış halde yatırın; alt filtrelere toz düşebilir |
| Temizleme Verimliliği |
Yüksek; darbe temizliği daha etkili |
Ilıman; alt filtrelerde toz yeniden birikebilir |
| Toz Akışı |
Toz doğrudan aşağıya düşüyor |
Diğer filtrelerde toz birikebilir |
| Bakım |
Muayene ve değiştirme için daha kolay erişim |
Biraz daha zor erişim |
![Ana Bileşenler ve İşlevleri]( "Main Components and Their Functions")

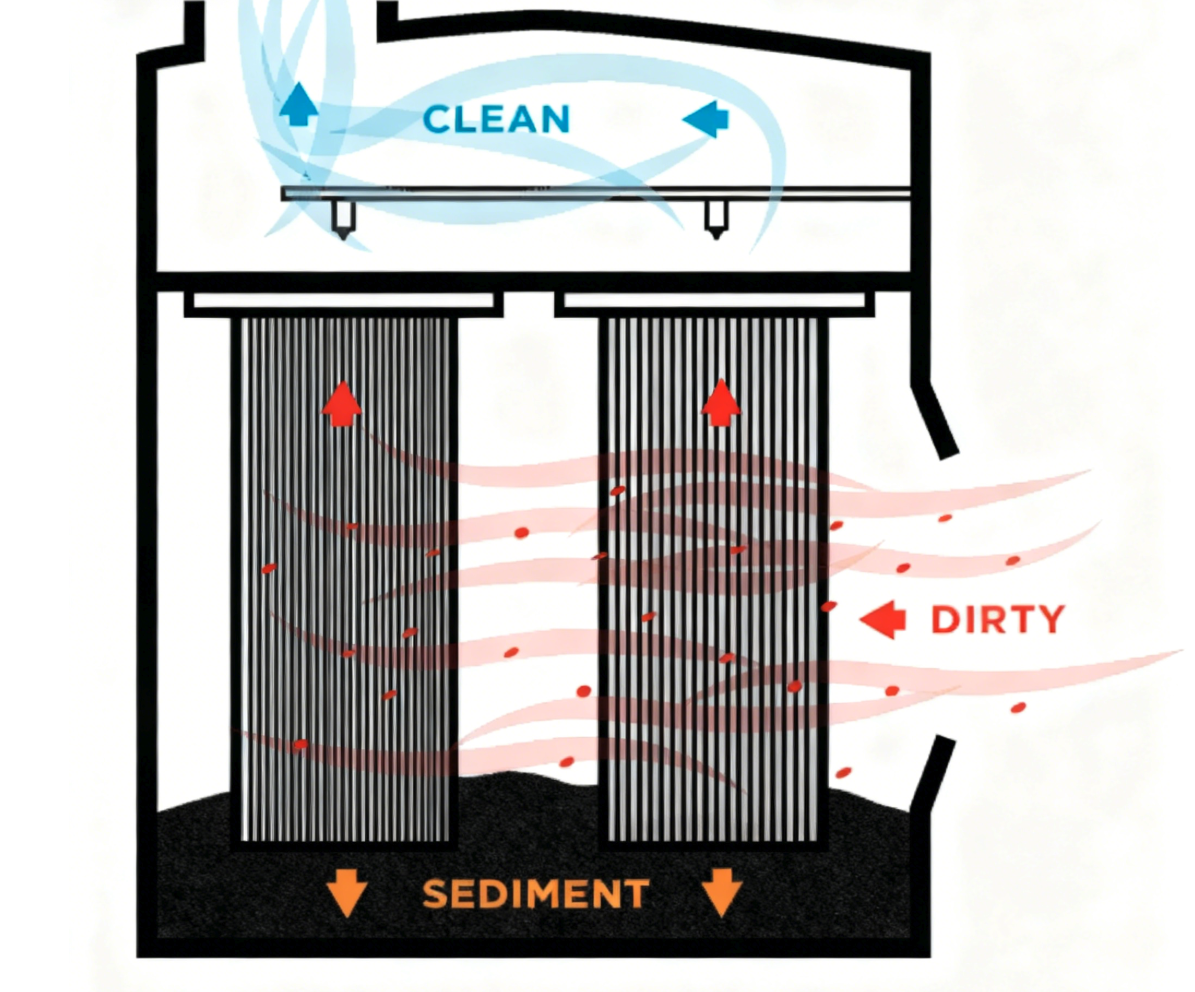

Pulse-Jet Toz Toplayıcı Nasıl Çalışır?
Darbeli jet toz toplayıcı basit görünebilir ancak içindeki süreç büyüleyicidir. Temel olarak kirli hava girer, toz tutulur ve temiz hava çıkar; ancak gelin bunu adım adım inceleyelim.
Adım Adım Hava Akışı
Kirli Hava Girişi – Tozlu hava, kanal sistemi aracılığıyla kolektörün içine çekilir. Fanlar onu iter veya çeker.
Toz Ayırma – Hava bölmelere çarptığında yavaşlar. Daha büyük parçacıklar düşer ve aşağıdaki hazneye düşer.
Filtre Teması – Kalan ince toz, filtre torbalarına veya kartuşlara doğru hareket eder. Hava, partiküllerin çoğunu dış yüzeyde bırakarak ortamdan geçer.
Temiz Hava Çıkışı – Filtrelenen hava, temiz hava bölmesine akar ve ardından çalışma alanına geri döner veya dışarıya havalandırılır.
Toz Yakalama Mekanizması
Toz toplayıcı, parçacıkları yakalamak için filtre ortamına güvenir:
Filtre Ortamı: Kumaş torbalar veya kıvrımlı kartuşlar havadaki tozu yakalar.
Parçacık Ayırma: İnce parçacıklar medya yüzeyine yapışır, daha büyük parçacıklar ise hazneye düşer.
Pileli Tasarım: Kartuşlar yüzey alanını artırarak daha fazla havanın geçmesine olanak tanırken daha fazla toz yakalar.
| Parçacık Tipi Davranışı |
Filtredeki |
| Büyük (≥50 µm) |
Hazneye düşüyor |
| Orta (10–50 µm) |
Sopalar, daha sonra yerinden çıktı |
| İnce (<10 µm) |
Filtre yüzeyinde sıkıştı |
Pulse Jet Temizleme Mekanizması
Hava akışını sabit tutmak için filtrelerin düzenli olarak temizlenmesi gerekir ve tam da bu noktada darbeli jet sistemi devreye girer. Temel olarak, her filtrenin merkezine kısa süreli basınçlı hava püskürtülür. Patlama dışarı doğru iterek yüzeye yapışan tozu gevşetir ve silkeler. Toz, yerinden çıktıktan sonra doğrudan aşağıdaki hazneye düşerek toplanmaya hazır hale gelir. En büyük avantajlarından biri toz toplayıcı çalışırken sistemin de çalışması, dolayısıyla işlemlerin durdurulmasına gerek olmamasıdır.
Birkaç hızlı nokta, darbeli jet temizleme sistemini daha da etkileyici hale getirir. Her darbe yalnızca 0,1-0,3 saniye sürer; bu, filtre ortamını zorlamadan tozu gidermeye yeterlidir. Darbeler genellikle otomatik olarak tetiklenir, bazen filtrelerin ne zaman yüklendiğini algılayan fark basınç sensörleri tarafından kontrol edilir. Bu akıllı kontrol, filtrelerin erken aşınmaya karşı korunmasına, ömrünün uzatılmasına ve toplayıcının verimli tutulmasına yardımcı olur.
Ters Darbeli Temizleme Nasıl Çalışır?
Ters atım veya ters jet temizleme, maksimum toz giderme için hava akışını döndürür:
Normal akışın tersi yönünde hava üfleyerek medya üzerinde sıkışan tozu gevşetir.
Darbe, mekanik bir sallama etkisi yaratarak inatçı parçacıkların giderilmesine yardımcı olur.
Diferansiyel basınç sensörleri filtre yüklemesini algılar ve darbe zamanlamasını kontrol eder.
Yalnızca gerekli basınçlı hava kullanılarak enerji tasarrufu sağlanır.
Pulse-Jet Faydaları
| Temizlemenin |
Nasıl Yardımcı Olur? |
| Yüksek Toplama Verimliliği |
Havayı temiz ve uyumlu tutar |
| Daha Az Kesinti Süresi |
Sürekli üretim |
| Daha Uzun Filtre Ömrü |
Daha az değiştirme, daha düşük maliyetler |
| Enerji Tasarrufu |
Daha az basınçlı hava kullanılır |
![Darbeli Jet Toz Toplayıcı]( "Pulse Jet Dust Collector")
Puls Jet Toz Toplayıcının Ayarlanması
Darbeli jet toz toplayıcıdan en iyi şekilde yararlanmak için doğru kurulum çok önemlidir. Kötü yapılandırılmış bir sistem verimliliği azaltabilir, arıza süresini artırabilir veya filtrelere zarar verebilir. Doğru şekilde nasıl ayarlayacağınız aşağıda açıklanmıştır.
Basınçlı Hava Kurulumu
Darbeli jet sistemi, filtreleri temizlemek için güvenilir basınçlı havaya dayanır. Kurulum için önemli noktalar şunları içerir:
Borular ve Bağlantılar: Ağır hizmet tipi endüstriyel kauçuk boru veya siyah boru kullanın. Sızıntıları önlemek için bağlantıları sıkı tutun.
Regülatörler: İstenilen PSI'yi korumak için hat içi hava regülatörlerini takın.
PSI Gereksinimleri: Çoğu sistem en iyi 90 PSI civarında çalışır. Daha yüksek basınç temizliği iyileştirmez ve filtrelere veya diyaframlara zarar verebilir.
Kuru Hava: Daima kuru basınçlı hava kullanın. Nem veya yoğuşma, temizleme verimliliğini azaltabilir ve soğuk koşullarda donabilir.
Elektrik Kurulumu
Solenoidler ve kontrol sistemi doğru şekilde bağlanmalıdır:
Üretici spesifikasyonlarına göre solenoidlere güç sağlayın.
Otomatik darbe döngüleri için kontrol panellerini veya zamanlayıcı kartlarını entegre edin.
Elektrik arızalarını önlemek için topraklama ve güvenlik önlemlerini sağlayın.
Tüm kabloların titreşime veya toza maruz kalmaya karşı yalıtıldığını doğrulayın.
Zamanlayıcı ve Sensör Entegrasyonu
Darbeli jet temizleme, akıllıca tetiklendiğinde en iyi sonucu verir:
Zamanlayıcı kartları darbe süresini ve aralıklarını kontrol eder.
Diferansiyel basınç sensörleri filtre yükünü izler.
Darbeler yalnızca gerektiğinde gerçekleşir, böylece basınçlı hava korunur ve filtre ömrü uzatılır.
Basınç ve Nabız Ayarları
Verimli çalışma için darbe sisteminin ince ayarının yapılması önemlidir.
| Ayarlama |
Önerilen Aralık |
Notlarını |
| Nabız Basıncı (PSI) |
85–95 PSI |
Çok yüksek medyaya zarar verebilir |
| Darbe Süresi |
0,1–0,3 saniye |
Kısa, keskin patlamalar etkili bir şekilde temizler |
| Darbe Aralığı |
Toz yüküne bağlı olarak 10–60 saniye |
Fark basıncına göre optimize edilmiştir |
| Yüksek Diferansiyel Limiti |
Basınç yükseldiğinde darbeyi tetikleyin |
Aşırı toz oluşumunu önler |
| Düşük Diferansiyel Limiti |
Temizledikten sonra sistemi sıfırlayın |
Genellikle yüksek limitin 1-2 inç altı |
Pulse Jet Toz Toplama Sisteminin Tasarlanması
Darbeli jet toz toplayıcı tasarlamak, hava ve tozun sistem içinde nasıl hareket ettiğini anlamakla başlar. Her parametre verimliliği, filtre ömrünü ve toz gidermeyi etkiler.
Temel Tasarım Hususları
Akış Parametreleri
Üretim sürecinin gerektirdiği hacimsel akış hızını hesaplayın. Gazın sıcaklığını, yoğunluğunu ve viskozitesini göz önünde bulundurun. Bunlar filtre seçimini, basınç düşüşünü ve darbeli temizleme etkinliğini etkiler.
Filtre Alanı ve Miktarı
Uygun filtreleme hızını korumak için gereken toplam filtre alanını belirleyin. Muhafaza alanına ve istenen hava akışına göre torba veya kartuş sayısını hesaplayın. Kıvrımlı kartuşlar daha yüksek verimlilik için yüzey alanını artırır.
Aerodinamik Direnç
Temiz filtreler aracılığıyla ve toz yükü altında beklenen basınç düşüşünü ölçün. Doğru hava akışı dağıtımı türbülansı önler ve tüm filtrelerde eşit toz birikmesini sağlar.
Hazne Tasarımı
Haznenin şekli ve hacmi, tozun serbestçe düşmesine izin vermelidir. Ölü bölgelerden veya yapışma noktalarından kaçının. Eğimli duvarlar ve pürüzsüz yüzeyler, sürekli toz tahliyesinin sağlanmasına yardımcı olur.
Çerçeve ve Destek
Çerçevenin mekanik stabilitesini hesaplayın. Filtreler, hava basıncı ve darbe kuvvetleri stres yaratır, dolayısıyla destekler ve raylar sarkmayı veya bükülmeyi önlemelidir.
Modüler Sistem Tasarımı
Modern darbeli jet toplayıcılar maksimum esneklik sağlamak için genellikle modüler tasarımlara güvenir. Tüm sistemi değiştirmeden ek modüller ekleyerek, hava akışını veya toz toplamayı artırarak kapasiteyi kolayca artırabilirsiniz. Modüller mevcut üretim hatlarına entegre edilecek şekilde tasarlanmış olup, yükseltmeleri basit hale getirir ve arıza süresini en aza indirir.
Ayrıca yüksek sıcaklıktaki işlemler, kimyasal olarak agresif ortamlar veya değişen katı yoğunluğuna sahip malzemeler gibi özel uygulamalar için de özelleştirilebilirler. Bu uyarlanabilirlik, toz toplama sisteminin farklı endüstriyel süreçlerde verimli bir şekilde çalışmasını sağlar.
SSS
Darbe jetli toz toplayıcı nasıl çalışır?
Kirli hava kollektöre girer, tozun sıkıştığı filtre ortamından geçer ve temiz hava çıkar. Periyodik olarak, kısa bir basınçlı hava darbesi, filtrelerdeki tozu çıkararak tozları toplanmak üzere hazneye gönderir.
Filtreler için hangi malzemeler kullanılıyor?
Filtreler polyester, akrilik, fiberglas veya nanofiber kaplı ortamlardan yapılabilir. Nanofiber kaplamalar çok ince parçacıkları verimli bir şekilde yakalar.
Ters darbeli temizleme nedir?
Ters darbeli temizleme, hava akışını geçici olarak tersine çevirerek tozu uzaklaştırmak için mekanik bir sallama etkisi yaratır. Diferansiyel basınç sensörleri, filtre yüküne bağlı olarak darbeleri tetikleyebilir, temizliği optimize edebilir ve basınçlı hava kullanımını azaltabilir.
Diferansiyel basınç sensörleri nasıl yardımcı olur?
Sensörler kirli ve temiz hava tarafındaki basıncı izler. Basınç farkı belirlenen sınırı aştığında, filtreyi temizlemek için bir darbe tetiklerler. Bu, medyayı korur ve enerji kullanımını azaltır.
Filtreler ne sıklıkla darbeli olmalıdır?
Darbe süresi tipik olarak 0,1–0,3 saniyedir. Aralık, toz yüküne bağlıdır, genellikle 10-60 saniyedir ve sensörler veya zamanlayıcı kartları tarafından otomatik olarak ayarlanır.
Çözüm
Darbeli jet toz toplayıcıyı anlamak, temiz havanın ve sorunsuz üretimin sürdürülmesinde büyük fark yaratır. Havanın nasıl aktığını, filtrelerin tozu nasıl yakaladığını ve ters darbeli temizlemenin nasıl çalıştığını bilerek verimliliği optimize edebilir ve arıza süresini azaltabilirsiniz. Bu sadece ekipmanla ilgili değil; daha akıllı çalışma ve daha uzun ömürlü filtrelerle de ilgili.
