Імпульсно-струминний пиловловлювач є одним із найефективніших способів видалення пилу та дрібних часток із промислового повітря. Якщо ви коли-небудь замислювалися, як імпульсно-струминний пиловловлювач підтримує ваше робоче місце чистим під час безперервної роботи, цей посібник пояснює це крок за кроком. Ми розповімо про ключові компоненти, повітряний потік, поради з налаштування та відомості про технічне обслуговування: від фільтруючих картриджів, що вловлюють пил, до системи зворотного імпульсного очищення, яка автоматично видаляє частинки. Незалежно від того, обираєте ви нову систему чи оптимізуєте існуючу, розуміння того, як працює імпульсно-струминний пиловловлювач, може заощадити час, гроші та енергію.
Ключові компоненти імпульсного струминного пиловловлювача
А Імпульсно-струминний пилозбірник може виглядати простим, але він складається з кількох ключових компонентів, які працюють разом. Кожна частина відіграє важливу роль у підтримці повітря чистим та ефективній роботі системи.
Основні компоненти та їх функції
Компресор (подача повітря)
Подає стиснене повітря для системи імпульсного очищення. Без нього фільтри не можна очистити, і накопичується пил.
Електромагнітні клапани та керування діафрагмою
Направляє стиснене повітря у фільтри. Діафрагми швидко відкриваються та закриваються, створюючи імпульс, який витісняє пил.
Трубна решетка
Розділяє відсіки для брудного та чистого повітря. З нього звисають фільтри, а прокладки не дають пилу обійтися.
Мішки або картриджі
Фільтруючі засоби, де накопичується пил. Плісировані конструкції та покриття з нановолокон ефективно вловлюють дрібні частинки.
Бункер (пилозбірник)
Збирає пил, що викидається під час імпульсного циклу. Його форма забезпечує вільне падіння частинок і не засмічує систему.
Рамка та опорні рейки
Утримують фільтри на місці та зберігають натяг. Утримує мішки та картриджі від провисання або переміщення під час імпульсів.
Повітряні камери чистого та брудного повітря Проводять
повітря до та після фільтрації. Забезпечує рівномірний потік через усі фільтри, запобігаючи гарячим точкам або турбулентності.
Блок керування автоматичною регенерацією
Контролює частоту, тривалість і послідовність імпульсів. Оптимізує очищення та зменшує споживання енергії.
Фільтри та картриджі
Серцем колектора є фільтри. Їх конструкція та матеріал впливають на ефективність, пилоутримувальну здатність та обслуговування.
| Функція |
Вертикальні фільтри |
Горизонтальні фільтри |
| Матеріали |
Поліестер, акрил, скловолокно, покриття з нановолокна |
Поліестер, акрил, скловолокно, покриття з нановолокна |
| Аранжування |
Підвісити до трубної решетки; пил падає безпосередньо в бункер |
Укласти в стопку; пил може потрапляти на нижні фільтри |
| Ефективність очищення |
високий; ефективніше імпульсне очищення |
помірний; пил може повторно відкладатися на нижніх фільтрах |
| Потік пилу |
Пил падає прямо вниз |
На інших фільтрах може накопичуватися пил |
| Технічне обслуговування |
Легкий доступ для перевірки та заміни |
Трохи складніший доступ |
![Основні компоненти та їх функції]( "Main Components and Their Functions")
Як працює імпульсно-струминний пиловловлювач?
Імпульсно-струминний пиловловлювач може виглядати простим, але процес всередині захоплюючий. По суті, брудне повітря входить, пил уловлюється, а чисте повітря виходить, але давайте розберемо це крок за кроком.
Поступовий потік повітря
Забір брудного повітря – запилене повітря втягується в колектор через повітропровід. Фанати штовхають або тягнуть його за собою.
Відокремлення пилу – повітря сповільнюється, коли натикається на перегородки. Більші частинки випадають і падають у бункер нижче.
Контакт з фільтром – дрібний пил, що залишився, рухається до фільтрувальних пакетів або картриджів. Повітря проходить через середовище, залишаючи більшість частинок на зовнішній поверхні.
Вихід чистого повітря – відфільтроване повітря надходить у камеру чистого повітря, а потім повертається в робочий простір або виходить назовні.
Механізм уловлювання пилу
Пилозбірник покладається на фільтруючий матеріал для уловлювання частинок: Поведінка
Фільтруючий матеріал: тканинні мішки або складчасті картриджі вловлюють пил, що переноситься повітрям.
Відділення частинок: дрібні частинки прилипають до поверхні носія, тоді як більші частинки падають у бункер.
Складчастий дизайн: картриджі збільшують площу поверхні, пропускаючи більше повітря, вловлюючи більше пилу.
| типу частинок |
на фільтрі |
| Великий (≥50 мкм) |
Падає в бункер |
| Середній (10–50 мкм) |
Палички, пізніше вибиті |
| Тонкий (<10 мкм) |
Затриманий на поверхні фільтра |
Імпульсно-струминний очисний механізм
Фільтри потребують регулярного очищення, щоб підтримувати потік повітря стабільним, і саме тут у гру вступає імпульсно-струменева система. По суті, короткий вибух стисненого повітря вилітає в центр кожного фільтра. Вибух виштовхує назовні, розпушуючи та струшуючи пил, який прилип до поверхні. Після видалення пил падає прямо в бункер внизу, готовий до збору. Однією з найбільших переваг є те, що система працює під час роботи пилозбірника, тому немає необхідності зупиняти роботу.
Кілька коротких зауважень роблять систему імпульсно-струменевого очищення ще більш вражаючою. Кожен імпульс триває лише 0,1–0,3 секунди, цього достатньо для видалення пилу без навантаження на фільтруючий матеріал. Імпульси зазвичай запускаються автоматично, іноді контролюються датчиками диференціального тиску, які визначають, коли фільтри завантажені. Це інтелектуальне керування допомагає захистити фільтри від передчасного зносу, подовжуючи термін їх служби та підтримуючи ефективність колектора.
Як працює зворотне імпульсне очищення
Зворотне імпульсне або зворотне струменеве очищення змінює потік повітря для максимального видалення пилу:
Повітряні удари протилежні нормальному потоку, послаблюючи пил, що потрапив на носій.
Імпульс створює ефект механічного струшування, допомагаючи видалити тверді частинки.
Датчики диференціального тиску визначають завантаження фільтра та контролюють синхронізацію імпульсів.
Використовується лише необхідне стиснене повітря, що економить енергію.
Переваги імпульсно-струминного очищення
| Переваги |
, як це допомагає |
| Висока ефективність збору |
Зберігає повітря чистим і відповідним |
| Зменшений час простою |
Безперервне виробництво |
| Довший термін служби фільтра |
Менше замін, нижчі витрати |
| Енергозбереження |
Використовується менше стисненого повітря |

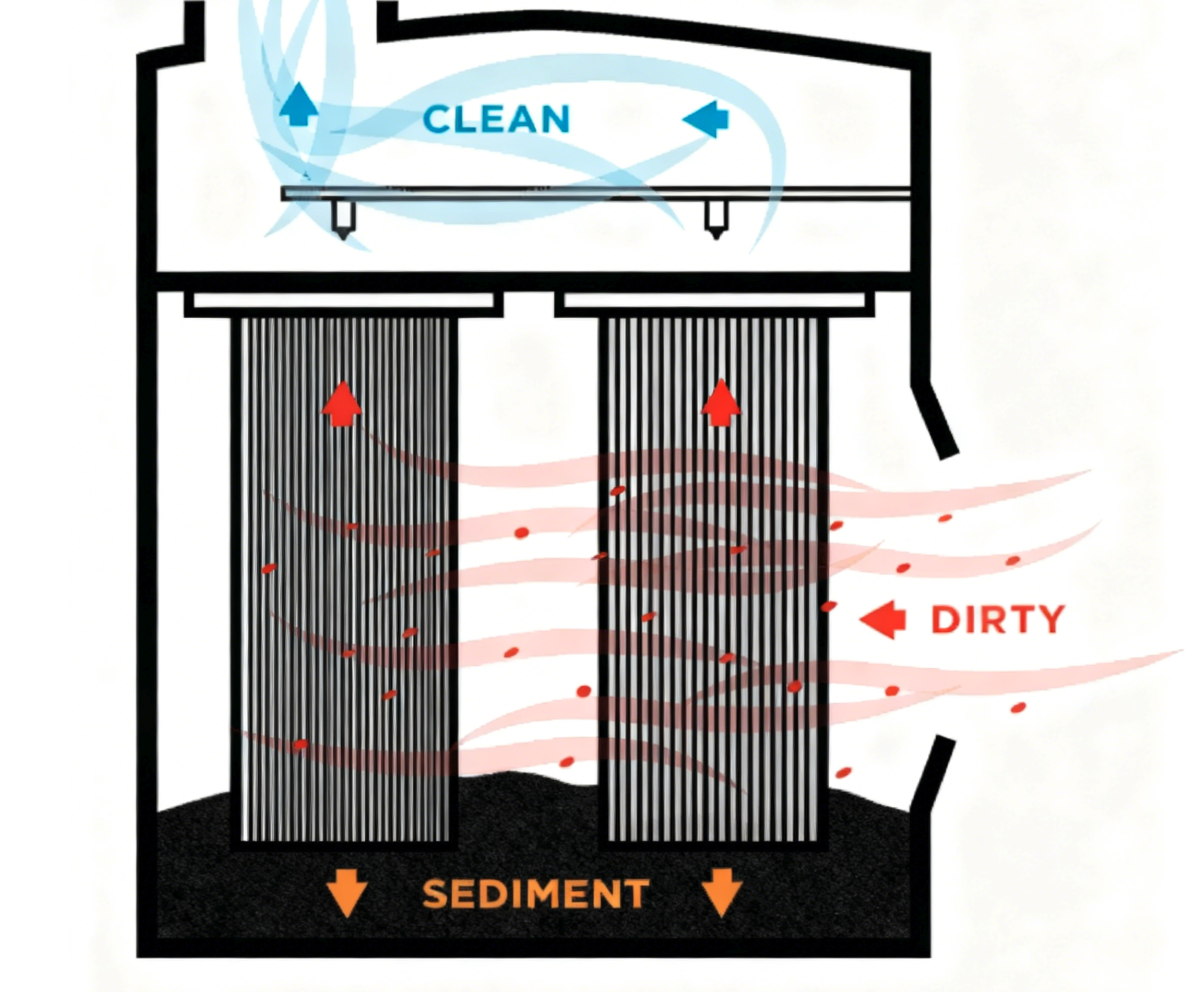

![Імпульсно-струминний пиловловлювач]( "Pulse Jet Dust Collector")
Налаштування імпульсно-струминного пиловловлювача
Правильне налаштування має вирішальне значення, щоб отримати максимальну віддачу від імпульсно-струминного пиловловлювача. Погано налаштована система може знизити ефективність, збільшити час простою або пошкодити фільтри. Ось як це правильно налаштувати.
Налаштування стисненого повітря
Імпульсно-струменева система покладається на надійне стиснене повітря для очищення фільтрів. Ключові моменти налаштування:
Трубки та з’єднання: Використовуйте промислові гумові трубки важкого типу або чорні труби. Тримайте з’єднання щільно, щоб уникнути протікання.
Регулятори: встановіть вбудовані регулятори повітря, щоб підтримувати бажаний PSI.
Вимоги до PSI: більшість систем найкраще працюють при 90 PSI. Більш високий тиск не покращує очищення та може пошкодити фільтри чи діафрагми.
Сухе повітря: завжди використовуйте сухе стиснене повітря. Волога або конденсат можуть знизити ефективність очищення та замерзнути в холодних умовах.
Електричне налаштування
Соленоїди та система керування повинні бути підключені правильно:
Забезпечте живлення соленоїдів відповідно до специфікацій виробника.
Інтегруйте панелі керування або плати таймера для автоматизованих імпульсних циклів.
Забезпечте заземлення та заходи безпеки, щоб запобігти несправностям електрики.
Переконайтеся, що вся проводка ізольована від вібрації або впливу пилу.
Інтеграція таймера та датчика
Імпульсно-струменеве очищення працює найкраще, якщо активовано інтелектуально:
Плати таймера контролюють тривалість і інтервали імпульсів.
Датчики перепаду тиску контролюють навантаження на фільтр.
Імпульси виникають лише за необхідності, зберігаючи стиснене повітря та подовжуючи термін служби фільтра.
Налаштування тиску та пульсу
Точне налаштування імпульсної системи має важливе значення для ефективної роботи.
| Налаштування |
рекомендованого діапазону |
приміток |
| Пульсовий тиск (PSI) |
85–95 PSI |
Занадто високий рівень може пошкодити носій |
| Тривалість імпульсу |
0,1–0,3 секунди |
Короткі різкі сплески ефективно очищають |
| Імпульсний інтервал |
10–60 секунд залежно від навантаження пилом |
Оптимізовано за перепадом тиску |
| Високий межа диференціалу |
Тригерний імпульс при підвищенні тиску |
Запобігає надмірному накопиченню пилу |
| Низька межа диференціалу |
Скинути систему після очищення |
Зазвичай на 1–2 дюйми нижче верхньої межі |
Проектування імпульсно-струминної системи пиловловлювання
Проектування імпульсно-струминного пиловловлювача починається з розуміння того, як повітря та пил рухаються в системі. Кожен параметр впливає на ефективність, термін служби фільтра та видалення пилу.
Основні міркування щодо дизайну
Параметри потоку
Розрахуйте об'ємну швидкість потоку, необхідну для виробничого процесу. Розглянемо температуру, густину та в’язкість газу. Вони впливають на вибір фільтра, падіння тиску та ефективність імпульсного очищення.
Площа та кількість фільтра
Визначте загальну площу фільтра, необхідну для підтримки належної швидкості фільтрації. Розрахуйте кількість мішків або картриджів залежно від площі корпусу та бажаного потоку повітря. Складені картриджі збільшують площу поверхні для підвищення ефективності.
Аеродинамічний опір
Виміряйте очікуваний перепад тиску через чисті фільтри та під пиловим навантаженням. Правильний розподіл повітряного потоку запобігає турбулентності та забезпечує рівномірне осідання пилу на всіх фільтрах.
Конструкція бункера
Форма та об’єм бункера повинні забезпечувати вільне падіння пилу. Уникайте мертвих зон або точок застрявання. Похилі стіни та гладкі поверхні сприяють безперервному видаленню пилу.
Рама та опора
Розрахуйте механічну стійкість рами. Фільтри, тиск повітря та імпульсні сили створюють напругу, тому опори та рейки повинні запобігати провисанню та вигину.
Модульний дизайн системи
Сучасні імпульсно-струменеві колектори часто покладаються на модульні конструкції, щоб забезпечити максимальну гнучкість. Ви можете легко збільшити потужність, додавши додаткові модулі, збільшивши потік повітря або пилозбірник, не замінюючи всю систему. Модулі розроблені для інтеграції в існуючі виробничі лінії, що спрощує оновлення та мінімізує час простою.
Їх також можна налаштувати для конкретних застосувань, таких як високотемпературні процеси, хімічно агресивні середовища або матеріали з різною щільністю твердих частинок. Ця адаптивність забезпечує ефективну роботу системи збору пилу в різних промислових процесах.
FAQ
Як працює імпульсно-струминний пиловловлювач?
Брудне повітря потрапляє в колектор, проходить через фільтруючий матеріал, де затримується пил, і виходить чисте повітря. Періодично короткий імпульс стисненого повітря витісняє пил із фільтрів, направляючи його в бункер для збору.
Які матеріали використовуються для фільтрів?
Фільтри можуть бути виготовлені з поліестеру, акрилу, скловолокна або з нановолокна. Покриття з нановолокна ефективно вловлюють дуже дрібні частинки.
Що таке зворотне імпульсне очищення?
Зворотне імпульсне очищення тимчасово змінює потік повітря, створюючи ефект механічного струшування для видалення пилу. Датчики диференціального тиску можуть запускати імпульси на основі завантаження фільтра, оптимізуючи очищення та зменшуючи використання стисненого повітря.
Як допомагають датчики перепаду тиску?
Датчики контролюють тиск на стороні брудного та чистого повітря. Коли різниця тиску перевищує встановлену межу, вони запускають імпульс для очищення фільтра. Це захищає носії та зменшує споживання енергії.
Як часто фільтри повинні бути імпульсними?
Тривалість імпульсу зазвичай становить 0,1-0,3 секунди. Інтервал залежить від пилового навантаження, зазвичай 10–60 секунд, регулюється автоматично датчиками або платами таймера.
Висновок
Розуміння імпульсно-струминного пиловловлювача має велике значення для підтримки чистого повітря та безперебійного виробництва. Знаючи, як рухається повітря, як фільтри вловлюють пил і як працює зворотне імпульсне очищення, ви можете оптимізувати ефективність і скоротити час простою. Йдеться не лише про обладнання, а про розумнішу роботу та довговічні фільтри.
на Suzhou XIECHANG Environmental Protection Technology Co., LTD , ми розробляємо вдосконалені імпульсно-струменеві пиловловлювачі, адаптовані до ваших промислових потреб. Ознайомтеся з нашими рішеннями для покращення якості повітря, захисту обладнання та забезпечення безпечної та ефективної роботи вашого робочого місця щодня.
