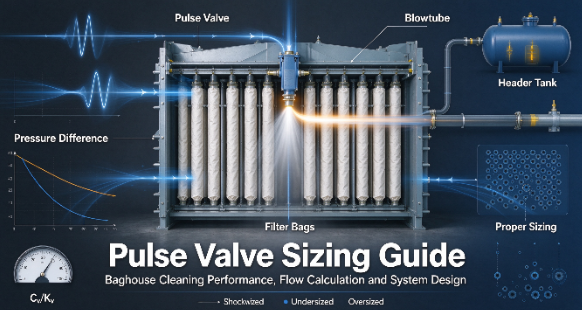

انتخاب اندازه دریچه پالس برای سیستم های تمیز کردن کیسه

هوای فشرده مکانیزم تمیز کردن پالس جت را در کیسه‌خانه‌های صنعتی مدرن هدایت می‌کند. این یکی از گران ترین تاسیسات در تاسیسات سنگین مانند کارخانه های سیمان، ریخته گری و کارخانه های فولاد است. سیستم نظافت باید بدون هدر دادن این منبع، عملکرد مداوم کیسه ها را حفظ کند. دریچه حجم و سرعت دقیق هوای آزاد شده در فیلترها را دیکته می کند. دریافت درست این مشخصات، موفقیت عملیاتی کل سیستم جمع آوری گرد و غبار را تعیین می کند.

اندازه نادرست خطرات عملیاتی شدیدی را ایجاد می کند. کوچک بودن دریچه منجر به حذف ناکافی کیک گرد و غبار می شود. پالس ضعیف نمی تواند لایه غبار را بشکند و باعث افزایش فشار دیفرانسیل در سراسر صفحه لوله می شود. کور شدن فیلتر به طور اجتناب ناپذیری به دنبال دارد و باعث خاموش شدن غیرمنتظره سیستم می شود. بزرگی بیش از حد مجموعه متفاوتی از مشکلات مخرب را ایجاد می کند. با قرار دادن پارچه در معرض نیروهای انبساط شدید باعث خرابی زودرس کیسه می شود. هوای فشرده بیش از حد مصرف می کند، سیستم پنوماتیک را تحت فشار قرار می دهد و کمپرسورها را مجبور به کار مداوم می کند. مهندسان باید یک رویکرد سیستماتیک برای مشخصات شیر ​​اعمال کنند. فرآیند از معیارهای اصلی طراحی کیسه‌خانه - مانند ناحیه فیلتراسیون و بار گرد و غبار - به محاسبات پنوماتیک خاص، پیکربندی‌های لوله دمنده و معیارهای عملکرد سوپاپ تغییر می‌کند.

خوراکی های کلیدی

• انتخاب اندازه دریچه پالس باید از نظر ریاضی با حجم کل داخلی کیسه های فیلتر در هر ردیف و سطح کلی فیلتر مطابقت داشته باشد تا موج شوک تمیز کننده لازم به دست آید.

• پارادایم های فشار عملیاتی (فشار بالا/حجم کم در مقابل فشار کم/حجم بالا) هم سبک شیر و هم ضریب جریان مورد نیاز (Cv یا Kv) را دیکته می کنند.

• قطر لوله، اندازه روزنه، و ظرفیت مخزن هدر به طور جدایی ناپذیری با اندازه سوپاپ مرتبط هستند. تغییر یکی بدون دیگری باعث کاهش راندمان تمیز کردن می شود.

چگونه دریچه های پالس بر عملکرد Baghouse تأثیر می گذارد

مکانیک تمیز کردن پالس جت

سیستم‌های تمیزکننده پالس جت از انفجارهای کوتاه هوای فشرده برای ایجاد جریان هوای معکوس در داخل کیسه‌های فیلتر استفاده می‌کنند و گرد و غبار انباشته شده را در قیف جمع‌آوری می‌ریزند. برخلاف سیستم‌های لرزاننده سنتی یا سیستم‌های هوا معکوس، تمیز کردن پالس جت می‌تواند بدون توقف فیلتر عمل کند.

با توجه به توضیح EPA ایالات متحده در مورد تمیز کردن فیلتر فابریک پالس جت ، پالس‌های هوای فشرده از طریق دریچه‌های کنترل‌شده با الکترومغناطیسی آزاد می‌شوند و به لوله‌های دمنده هدایت می‌شوند تا گرد و غبار انباشته شده از کیسه‌های فیلتر را حذف کنند.

پاسخ سریع شیر و مدت زمان پالس مناسب برای حذف موثر گرد و غبار و استفاده کارآمد از هوای فشرده مهم است.

تعریف معیارهای موفقیت برای اندازه شیر

اندازه گیری صحیح شیر پالس به حفظ فشار دیفرانسیل پایدار، افزایش عمر کیسه فیلتر و به حداقل رساندن مصرف هوای فشرده کمک می کند. دریچه های کم اندازه ممکن است نیروی پاک کنندگی ناکافی ایجاد کنند، در حالی که دریچه های بزرگ می توانند هوا را هدر دهند و استرس فیلتر را افزایش دهند. انتخاب مناسب عملکرد تمیز کردن، بهره وری انرژی و دوام تجهیزات را متعادل می کند.

عوامل کلیدی که اندازه دریچه پالس را تعیین می کنند

ابعاد کیسه فیلتر، حجم کل و ناحیه فیلتراسیون

طول کیسه فیلتر، قطر، مقدار و سطح فیلتراسیون به طور مستقیم بر اندازه شیر پالس تأثیر می گذارد. کیسه‌های بزرگ‌تر یا طولانی‌تر به جریان هوای معکوس کافی برای حذف مؤثر گرد و غبار نیاز دارند، در حالی که کیسه‌های بیشتر در هر ردیف نیاز کل تمیز کردن را افزایش می‌دهند. مهندسان باید ابعاد کیسه را محاسبه کنند، نسبت هوا به پارچه را ارزیابی کنند و جریان هوای القایی را هنگام تعیین ظرفیت سوپاپ مورد نیاز در نظر بگیرند.

پیکربندی ردیف و ظرفیت لوله لوله

پیکربندی ردیف کیسه، حجم هدر، و قطر لوله دمنده بر توزیع هوای فشرده در طول تمیز کردن پالس تأثیر می‌گذارد. ظرفیت ناکافی هدر یا لوله‌های دمنده کوچک می‌تواند باعث کاهش فشار و تمیز کردن ناهموار در ردیف‌های فیلتر شود.

را کتاب منبع سیستم هوای فشرده وزارت انرژی ایالات متحده توضیح می دهد که چگونه لوله کشی کم اندازه، محدودیت های جریان و طراحی سیستم توزیع می تواند به کاهش فشار و افزایش مصرف انرژی کمک کند.

تطبیق ظرفیت جریان شیر با طراحی لوله دمنده و منیفولد به حفظ عملکرد پالس ثابت در کل کیسه کمک می کند.

فشار عملیاتی سیستم و بار گرد و غبار

فشار عملیاتی و ویژگی های گرد و غبار جریان هوا و انرژی پاکسازی مورد نیاز دریچه پالس را تعیین می کند. سیستم‌های با فشار پایین ممکن است به تنظیمات شیر ​​با جریان بالاتر نیاز داشته باشند، در حالی که گرد و غبار چسبنده، مرطوب یا متراکم می‌تواند نیاز به تمیز کردن شدیدتری داشته باشد. انتخاب سوپاپ باید محدوده فشار، خواص گرد و غبار، شرایط فیلتراسیون و مشخصات عملکرد سازنده را در نظر بگیرد تا از عملکرد قابل اطمینان اطمینان حاصل شود.

نحوه محاسبه و انتخاب اندازه دریچه پالس

محاسبه جریان مورد نیاز (عوامل Cv و Kv)

ضریب جریان ظرفیت شیر ​​را مشخص می کند. در واحدهای امپراتوری از Cv استفاده می کنیم. گالن آب در دقیقه را که با افت فشار 1 psi از شیر عبور می کند اندازه گیری می کند. در واحدهای متریک از Kv استفاده می کنیم. متر مکعب در ساعت را با افت فشار 1 بار اندازه گیری می کند. این معیارها پایه و اساس دقیق را تشکیل می دهند اندازه دریچه پالس انتخاب شما نمی توانید یک سیستم را بدون دانستن ضریب جریان دقیق سخت افزار اندازه گیری کنید.

شما باید میزان جریان سوپاپ را با حجم هوای مورد نیاز در هر پالس مطابقت دهید. ما این را در فوت مکعب استاندارد در دقیقه (SCFM) یا متر مکعب معمولی در ساعت (Nm³/h) اندازه می‌گیریم. کل هوای مورد نیاز برای تحت فشار قرار دادن ردیف کیسه را محاسبه کنید. این حجم را بر زمان باز بودن دریچه (معمولاً 100 تا 300 میلی ثانیه) تقسیم کنید. این به شما میزان حداکثر جریان مورد نیاز را می دهد. یک دریچه ممکن است فقط برای یک دهم ثانیه باز باشد، اما در این مدت، هوا را با سرعت زیادی به جریان می‌اندازد.

دریچه ای با درجه Cv یا Kv انتخاب کنید که بیش از این دبی اوج باشد. افت فشار در سراسر بدنه شیر را در نظر بگیرید. Cv بالا نشان دهنده محدودیت داخلی کمتر است. این اجازه می دهد تا هوای بیشتری به سرعت به لوله دمنده برسد. هرگز یک شیر را صرفاً بر اساس اندازه رزوه اتصال اندازه نکنید. یک دریچه 1.5 اینچی از یک سازنده ممکن است Cv بسیار متفاوتی نسبت به شیر 1.5 اینچی تولید کننده دیگر داشته باشد. همیشه ضریب جریان را در برابر نیازهای پنوماتیک محاسبه شده خود بررسی کنید.

تطبیق اندازه شیر با ابعاد هدر و لوله دمنده

اندازه مناسب دریچه پالس، انتقال کارآمد هوای فشرده و تمیز کردن ثابت فیلتر را تضمین می کند. خروجی های شیر باید با ابعاد لوله دمنده و الزامات جریان هوا مطابقت داشته باشند، در حالی که انتقال صاف لوله ها به حداقل رساندن افت فشار کمک می کند.

ملاحظات کلیدی اندازه

• اندازه خروجی شیر: با قطر لوله دمنده و ظرفیت جریان هوای مورد نیاز مطابقت دارد.

• اتصالات لوله: از اتصالات محدود کننده، زانوهای تیز و کاهش ناگهانی قطر خودداری کنید.

• فاصله نصب: لوله کشی غیر ضروری بین شیر و لوله دمنده را به حداقل برسانید.

• کارایی جریان هوا: از فشار و حجم پالس کافی برای تمیز کردن موثر فیلتر اطمینان حاصل کنید.

اندازه های رایج شیر و محدوده کاربرد

انتخاب واقعی سوپاپ به ابعاد فیلتر، تعداد کیسه ها در هر ردیف، فشار عملیاتی، ضریب جریان شیر (Cv) و نیازهای تمیز کردن بستگی دارد.

انواع طرح های شیر پالس

دریچه های زاویه راست در مقابل سوپاپ های مستقیم در مقابل غوطه وری کامل

طرح‌های مختلف شیر پالسی مزایای متمایز در عملکرد جریان هوا، انعطاف‌پذیری نصب و دسترسی به تعمیر و نگهداری ارائه می‌دهند.

نکته انتخاب: پیکربندی سوپاپ را بر اساس فضای نصب موجود، الزامات جریان هوا، دسترسی تعمیر و نگهداری و طراحی سیستم انتخاب کنید.

مواد دیافراگم و انتخاب فعال سازی

مواد دیافراگم و پیکربندی محرک باید بر اساس دمای عملیاتی، شرایط هوای فشرده، دسترسی به تعمیر و نگهداری و الزامات محیطی انتخاب شوند.

شیرهای برقی یکپارچه نصب و سیم کشی را ساده می کنند، در حالی که سیستم های راه دور از راه دور اجازه می دهند که اجزای الکتریکی جدا از بدنه شیر اصلی قرار گیرند.

برای سیستم های جمع آوری گرد و غبار که مواد قابل احتراق را مدیریت می کنند، راهنمای OSHA در مورد خطرات گرد و غبار قابل احتراق، اهمیت شناسایی خطرات انفجار و اجرای اقدامات حفاظتی مناسب را برجسته می کند.

قبل از نصب، اجزای شیر و تجهیزات الکتریکی باید از نظر طبقه بندی مناطق خطرناک مورد ارزیابی قرار گیرند.

نتیجه گیری

1. یک ممیزی جامع هوای فشرده در سیستم جمع‌آوری گرد و غبار خود برای شناسایی افت فشار در طول چرخه‌های تمیز کردن انجام دهید.

2. فشار دیفرانسیل واقعی را در صفحه لوله خود اندازه بگیرید و آن را با مشخصات طراحی پایه مقایسه کنید.

3. سه کیسه اول در هر ردیف را از نظر سایش مکانیکی بررسی کنید، که نشان دهنده تعادل نامناسب دهانه لوله باد است.

4. برای انجام مدل‌سازی دینامیک سیالات محاسباتی (CFD) بر روی طرح‌های سفارشی لوله دمنده قبل از مقاوم‌سازی، با سازندگان سوپاپ مشورت کنید.

سوالات متداول

س: رایج ترین اندازه شیر پالس برای کیسه خانه های صنعتی چیست؟

پاسخ: شیرهای 1.5 و 2 اینچی به عنوان استاندارد صنعتی برای کاربردهای معمولی مدولار عمل می کنند. تأسیسات از معادل‌های متریک 3 اینچی یا بزرگ‌تر (75 میلی‌متر +) برای سیستم‌های کیسه‌ای بلند یا پر گرد و غبار، مانند مواردی که در عملیات کارخانه سیمان سنگین یافت می‌شوند، استفاده می‌کنند.

س: فشار عملیاتی چگونه بر انتخاب اندازه شیر پالس تأثیر می گذارد؟

پاسخ: فشارهای عملیاتی کمتر به روزنه های شیر بزرگتر نیاز دارد. ضریب جریان بالاتر (Cv) حجم لازم هوای تمیز کننده را با سرعت کم ارائه می دهد. سیستم‌های فشار بالا از شیرهای کوچک‌تری برای رسیدن به موج شوک مورد نیاز از طریق انتقال هوا با سرعت بالا استفاده می‌کنند.

س: آیا می توانم یک شیر پالس بزرگتر برای بهبود تمیز کردن کیسه نصب کنم؟

پاسخ: سوپاپ ها را خودسرانه بزرگ نکنید. نصب یک شیر بزرگتر بدون لوله دمنده با اندازه مناسب، طراحی مجدد روزنه و حجم کافی مخزن هدر باعث تمیز کردن ناهموار می شود. اغلب منجر به آسیب مکانیکی شدید کیسه در جلوی ردیف می شود.

س: تفاوت بین شیر پالس زاویه قائم و تمام غوطه وری چیست؟

پاسخ: شیرهای زاویه قائم به بیرون روی مخزن هدر نصب می شوند و دارای مسیر جریان 90 درجه هستند که افت فشار جزئی ایجاد می کند. دریچه های غوطه وری کامل در داخل مخزن هدر نصب می شوند. آنها راندمان جریان برتر را ارائه می دهند و محدودیت های لوله کشی خارجی را حذف می کنند.

س: چگونه بفهمم که دریچه پالس من کمتر از اندازه است؟

A: علائم شامل فشار دیفرانسیل بالا و مداوم در سراسر صفحه لوله و کور شدن مکرر فیلتر است. همچنین ممکن است در طول چرخه تمیز کردن، حتی زمانی که مخزن هدر فشار کافی از خود نشان می دهد، متوجه عمر کوتاه کیسه و صداهای ضربه ضعیف پالس شوید.

س: تعداد کیسه ها در هر ردیف چگونه بر اندازه شیر تأثیر می گذارد؟

پاسخ: کیسه های بیشتر در هر ردیف به حجم کل هوای بیشتری در هر پالس نیاز دارند. این امر نیاز به یک دریچه و لوله دمنده بزرگتر برای حفظ سرعت صوتی مورد نیاز در هر روزنه دارد. همچنین باید به محدودیت‌های ساختاری پایبند باشید، که معمولاً بسته به قطر هدر، حداکثر بین 4 تا 8 ردیف است.
