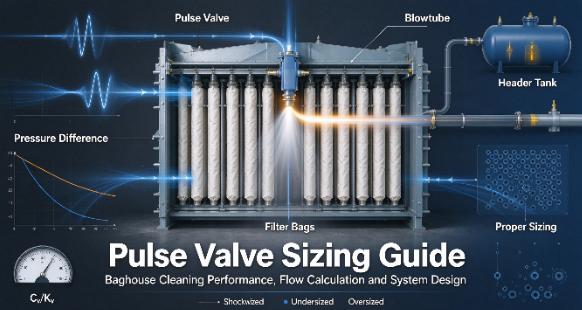

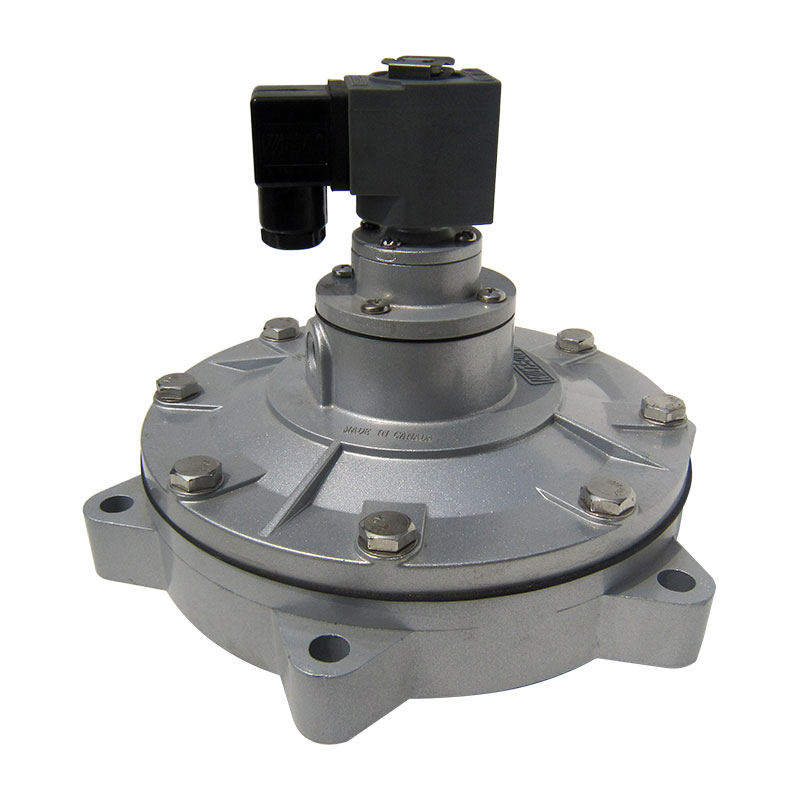

Pemilihan Ukuran Katup Pulsa untuk Sistem Pembersihan Baghouse

Udara terkompresi menggerakkan mekanisme pembersihan pulse-jet di baghouse industri modern. Ini mewakili salah satu utilitas termahal di fasilitas berat seperti pabrik semen, pengecoran logam, dan pabrik baja. Sistem pembersihan harus mempertahankan operasi baghouse yang berkelanjutan tanpa menyia-nyiakan sumber daya ini. Katup menentukan volume dan kecepatan udara yang tepat yang dilepaskan ke dalam filter. Penerapan spesifikasi ini dengan benar akan menentukan keberhasilan operasional seluruh sistem pengumpulan debu.

Ukuran yang salah menimbulkan risiko operasional yang parah. Ukuran katup yang terlalu kecil menyebabkan pembuangan kue debu tidak memadai. Denyut nadi yang lemah gagal memecahkan lapisan debu, menyebabkan perbedaan tekanan melonjak melintasi tubesheet. Filter yang membutakan pasti akan terjadi, sehingga memaksa sistem dimatikan secara tidak terduga. Ukuran yang berlebihan menciptakan serangkaian masalah destruktif yang berbeda. Hal ini menyebabkan kegagalan kantong dini dengan membuat kain terkena gaya ekspansi yang hebat. Hal ini menghabiskan udara bertekanan berlebihan, membebani sistem pneumatik, dan memaksa kompresor bekerja terus menerus. Insinyur harus menerapkan pendekatan sistematis terhadap spesifikasi katup. Prosesnya bertransisi dari kriteria desain baghouse dasar—seperti area filtrasi dan beban debu—ke perhitungan pneumatik tertentu, konfigurasi tabung tiup, dan metrik kinerja katup.

Poin Penting

• Pemilihan ukuran katup pulsa harus disesuaikan secara matematis dengan total volume internal kantong filter per baris dan keseluruhan area filtrasi untuk mencapai gelombang kejut pembersihan yang diperlukan.

• Paradigma tekanan pengoperasian (tekanan tinggi/volume rendah vs. tekanan rendah/volume tinggi) menentukan gaya katup dan koefisien aliran yang diperlukan (Cv atau Kv).

• Diameter tabung tiup, ukuran lubang, dan kapasitas tangki header terkait erat dengan ukuran katup; mengubah satu tanpa yang lain akan menurunkan efisiensi pembersihan.

Bagaimana Katup Pulsa Mempengaruhi Kinerja Baghouse

Mekanisme Pembersihan Pulse-Jet

Sistem pembersihan pulse-jet menggunakan semburan singkat udara bertekanan untuk menciptakan aliran udara terbalik di dalam kantong filter, sehingga mengeluarkan debu yang terkumpul ke dalam hopper pengumpul. Tidak seperti sistem pengocok atau sistem udara balik tradisional, pembersihan pulse-jet dapat beroperasi tanpa menghentikan filtrasi.

Menurut Penjelasan US EPA tentang pembersihan filter kain pulse-jet , pulsa udara terkompresi dilepaskan melalui katup yang dikontrol solenoid dan diarahkan ke pipa tiup untuk menghilangkan akumulasi debu dari kantong filter.

Respons katup yang cepat dan durasi denyut yang tepat penting untuk menghilangkan debu secara efektif dan penggunaan udara bertekanan yang efisien.

Mendefinisikan Kriteria Keberhasilan untuk Ukuran Katup

Ukuran katup pulsa yang benar membantu menjaga tekanan diferensial tetap stabil, memperpanjang masa pakai kantong filter, dan meminimalkan konsumsi udara bertekanan. Katup yang berukuran terlalu kecil mungkin tidak memberikan tenaga pembersih yang cukup, sedangkan katup yang terlalu besar dapat membuang-buang udara dan meningkatkan tekanan filter. Pemilihan yang tepat menyeimbangkan kinerja pembersihan, efisiensi energi, dan daya tahan peralatan.

Faktor Kunci Yang Menentukan Ukuran Katup Pulsa

Dimensi Kantong Filter, Volume Total, dan Area Filtrasi

Panjang kantong filter, diameter, kuantitas, dan area filtrasi secara langsung mempengaruhi ukuran katup pulsa. Kantong yang lebih besar atau panjang memerlukan aliran udara balik yang cukup untuk menghilangkan debu secara efektif, sementara jumlah kantong yang lebih banyak per baris akan meningkatkan total kebutuhan pembersihan. Insinyur harus menghitung dimensi kantong, mengevaluasi rasio udara-kain, dan mempertimbangkan aliran udara induksi ketika menentukan kapasitas katup yang diperlukan.

Konfigurasi Baris dan Kapasitas Blowtube

Konfigurasi baris kantong, volume header, dan diameter tabung tiup memengaruhi distribusi udara bertekanan selama pembersihan pulsa. Kapasitas header yang tidak mencukupi atau ukuran tabung tiup yang terlalu kecil dapat menyebabkan hilangnya tekanan dan pembersihan yang tidak merata di seluruh baris filter.

Itu Buku Sumber Sistem Udara Terkompresi Departemen Energi AS menjelaskan bagaimana ukuran pipa yang terlalu kecil, pembatasan aliran, dan desain sistem distribusi dapat berkontribusi terhadap penurunan tekanan dan peningkatan konsumsi energi.

Mencocokkan kapasitas aliran katup dengan desain tabung tiup dan manifold membantu menjaga kinerja denyut yang konsisten di seluruh baghouse.

Tekanan Pengoperasian Sistem dan Beban Debu

Karakteristik tekanan pengoperasian dan debu menentukan aliran udara dan energi pembersihan yang dibutuhkan dari katup pulsa. Sistem bertekanan rendah mungkin memerlukan konfigurasi katup aliran lebih tinggi, sedangkan debu yang lengket, lembab, atau padat memerlukan pembersihan yang lebih intensif. Pemilihan katup harus mempertimbangkan kisaran tekanan, sifat debu, kondisi filtrasi, dan spesifikasi kinerja pabrikan untuk memastikan pengoperasian yang andal.

Cara Menghitung dan Memilih Ukuran Pulse Valve

Menghitung Kebutuhan Aliran (Faktor Cv dan Kv)

Koefisien Aliran menentukan kapasitas katup. Dalam satuan imperial, kami menggunakan Cv. Ini mengukur galon air per menit yang melewati katup pada penurunan tekanan 1 psi. Dalam satuan metrik, kami menggunakan Kv. Ini mengukur meter kubik per jam pada penurunan tekanan 1 bar. Metrik ini menjadi dasar ketepatan pemilihan ukuran katup pulsa . Anda tidak dapat mengukur sistem secara akurat tanpa mengetahui koefisien aliran perangkat keras yang tepat.

Anda harus mencocokkan nilai aliran katup dengan volume udara yang dibutuhkan per pulsa. Kami mengukurnya dalam standar kaki kubik per menit (SCFM) atau meter kubik normal per jam (Nm³/h). Hitung total udara yang dibutuhkan untuk memberi tekanan pada baris kantong. Bagilah volume ini dengan waktu buka katup (biasanya 100 hingga 300 milidetik). Ini memberi Anda persyaratan laju aliran puncak. Sebuah katup mungkin hanya terbuka selama sepersepuluh detik, namun selama waktu tersebut, ia mengalirkan udara dengan kecepatan tinggi.

Pilih katup dengan rating Cv atau Kv yang melebihi laju aliran puncak ini. Perhitungkan penurunan tekanan di seluruh badan katup. Cv yang tinggi menunjukkan berkurangnya batasan internal. Hal ini memungkinkan lebih banyak udara mencapai tabung tiup dengan cepat. Jangan pernah mengukur katup hanya berdasarkan ukuran ulir sambungan. Katup 1,5 inci dari satu pabrikan mungkin memiliki Cv yang sangat berbeda dengan katup 1,5 inci dari pabrikan lain. Selalu verifikasi koefisien aliran terhadap persyaratan pneumatik yang Anda hitung.

Mencocokkan Ukuran Katup dengan Dimensi Header dan Blowpipe

Ukuran katup pulsa yang tepat memastikan pengiriman udara bertekanan yang efisien dan pembersihan filter yang konsisten. Saluran keluar katup harus sesuai dengan dimensi pipa tiup dan kebutuhan aliran udara, sementara transisi pipa yang mulus membantu meminimalkan kehilangan tekanan.

Pertimbangan Ukuran Utama

• Ukuran Saluran Keluar Katup: Cocokkan diameter pipa tiup dan kapasitas aliran udara yang dibutuhkan.

• Sambungan Pipa: Hindari pemasangan yang membatasi, siku yang tajam, dan pengurangan diameter secara tiba-tiba.

• Jarak Pemasangan: Minimalkan pemipaan yang tidak perlu antara katup dan pipa tiup.

• Efisiensi Aliran Udara: Pastikan tekanan dan volume denyut yang cukup untuk pembersihan filter yang efektif.

Ukuran Katup Umum dan Rentang Aplikasi

Pemilihan katup sebenarnya bergantung pada dimensi filter, jumlah kantong per baris, tekanan pengoperasian, koefisien aliran katup (Cv), dan persyaratan pembersihan.

Berbagai Jenis Desain Katup Pulsa

Katup Sudut Kanan vs. Katup Lurus vs. Katup Perendaman Penuh

Desain katup pulsa yang berbeda menawarkan keunggulan berbeda dalam kinerja aliran udara, fleksibilitas pemasangan, dan aksesibilitas perawatan.

Tip Pemilihan: Pilih konfigurasi katup berdasarkan ruang pemasangan yang tersedia, kebutuhan aliran udara, akses perawatan, dan desain sistem.

Pemilihan Bahan Diafragma dan Aktuasi

Bahan diafragma dan konfigurasi aktuasi harus dipilih berdasarkan suhu pengoperasian, kondisi udara bertekanan, aksesibilitas perawatan, dan persyaratan lingkungan.

Katup solenoid integral menyederhanakan pemasangan dan pengkabelan, sementara sistem pilot jarak jauh memungkinkan komponen listrik diposisikan terpisah dari badan katup utama.

Untuk sistem pengumpulan debu yang menangani bahan mudah terbakar, Panduan OSHA mengenai bahaya debu yang mudah terbakar menyoroti pentingnya mengidentifikasi bahaya ledakan dan menerapkan tindakan perlindungan yang tepat.

Komponen katup dan peralatan listrik harus dievaluasi untuk klasifikasi area berbahaya yang berlaku sebelum pemasangan.

Kesimpulan

1. Lakukan audit udara bertekanan komprehensif pada sistem pengumpulan debu Anda untuk mengidentifikasi penurunan tekanan selama siklus pembersihan.

2. Ukur perbedaan tekanan aktual pada tubesheet Anda dan bandingkan dengan spesifikasi desain dasar.

3. Periksa tiga kantong pertama di setiap baris dari keausan mekanis, yang menunjukkan lubang tabung tiup tidak seimbang.

4. Konsultasikan dengan produsen katup untuk melakukan pemodelan dinamika fluida komputasi (CFD) pada desain tabung tiup khusus sebelum melakukan retrofit.

Pertanyaan Umum

T: Berapa ukuran katup pulsa yang paling umum untuk baghouse industri?

J: Katup 1,5 inci dan 2 inci berfungsi sebagai standar industri untuk aplikasi modular pada umumnya. Fasilitas menggunakan metrik setara 3 inci atau lebih besar (75mm+) untuk sistem kantong panjang atau sistem dengan beban debu tinggi, seperti yang ditemukan pada operasi pabrik semen berat.

T: Bagaimana tekanan pengoperasian mempengaruhi pemilihan ukuran katup pulsa?

J: Tekanan pengoperasian yang lebih rendah memerlukan lubang katup yang lebih besar. Koefisien aliran (Cv) yang lebih tinggi menghasilkan volume udara pembersih yang diperlukan pada kecepatan rendah. Sistem bertekanan tinggi menggunakan katup yang lebih kecil untuk mencapai gelombang kejut yang diperlukan melalui pengiriman udara berkecepatan tinggi.

T: Dapatkah saya memasang katup pulsa yang lebih besar untuk meningkatkan pembersihan baghouse?

A: Jangan sembarangan memperbesar ukuran katup. Memasang katup yang lebih besar tanpa tabung tiup dengan ukuran yang sesuai, desain ulang lubang, dan volume tangki header yang memadai menyebabkan pembersihan tidak merata. Hal ini sering kali menyebabkan kerusakan tas mekanis yang parah di bagian depan barisan.

T: Apa perbedaan antara katup pulsa sudut kanan dan katup pencelupan penuh?

J: Katup sudut kanan dipasang secara eksternal pada tangki header dan memiliki jalur aliran 90 derajat, yang menciptakan sedikit penurunan tekanan. Katup perendaman penuh dipasang secara internal di dalam tangki header. Mereka menawarkan efisiensi aliran yang unggul dan menghilangkan batasan perpipaan eksternal.

T: Bagaimana saya tahu jika katup pulsa saya berukuran terlalu kecil?

J: Gejalanya mencakup perbedaan tekanan tinggi yang terus-menerus di seluruh lembaran tabung dan seringnya penyaring membutakan. Anda mungkin juga memperhatikan masa pakai kantong yang pendek dan suara dampak denyut yang lemah selama siklus pembersihan, bahkan ketika tangki header menunjukkan tekanan yang memadai.

Q: Bagaimana jumlah kantong per baris mempengaruhi ukuran katup?

J: Lebih banyak kantong per baris memerlukan total volume udara per pulsa yang lebih besar. Hal ini memerlukan katup dan tabung tiup yang lebih besar untuk mempertahankan kecepatan sonik yang diperlukan di setiap lubang. Anda juga harus mematuhi batasan struktural, biasanya maksimal 4 hingga 8 baris tergantung pada diameter header.
