Sáčky s reverzním pulsem a sběrače prachu spoléhají na vysokoenergetické akustické rázové vlny, které uvolňují částice z filtračního média. Tento čisticí mechanismus zcela závisí na přesné specifikaci ventilu. Neodpovídající součásti, nesprávná velikost portů nebo nekompatibilní typy připojení vedou k velkým poklesům tlaku v systému. Tyto chyby způsobují plýtvání stlačeným vzduchem, nedostatečné čištění filtru a předčasné selhání systému. Vyhodnocování konfigurací ventilů vyžaduje systematický, inženýrský přístup. Zaměřením se na technické specifikace, připojení portů a požadavky na tlak mohou inženýři zajistit bezproblémovou integraci potrubí a optimální provozní efektivitu. Rozebereme mechanické a pneumatické parametry potřebné pro specifikaci správného ventilu pro průmyslové systémy sběru prachu. Musíte porozumět geometrii toku, kompatibilitě připojení a jmenovitým tlakům, abyste udrželi váš baghouse v chodu bez neočekávaných prostojů.
Geometrie průtoku: Pravoúhlé pulzní ventily využívají 90stupňovou cestu mezi vstupem a výstupem, což vyžaduje specifické vyrovnání potrubí a foukací trubice pro maximalizaci objemu vzduchu a minimalizaci odporu proudění.
Kompatibilita připojení: Výběr přesné specifikace portu pravoúhlého pulzního ventilu (závitový, kompresní/osazovací nebo přírubový) je nesmlouvavý z hlediska integrity systému a dostupnosti údržby.
Tlak a dimenzování: Správné dimenzování ventilu musí zohledňovat požadovaný faktor průtoku Cv/Kv a rozsahy provozního tlaku (typicky 1–8 bar), aby se zabránilo slabému pulzování nebo nadměrné spotřebě vzduchu.
Výběr materiálu: Materiály membrány a sedla musí být v souladu s teplotou aplikace a vystavením chemikáliím, aby se zmírnila předčasná degradace a neočekávané prostoje.
Obsah

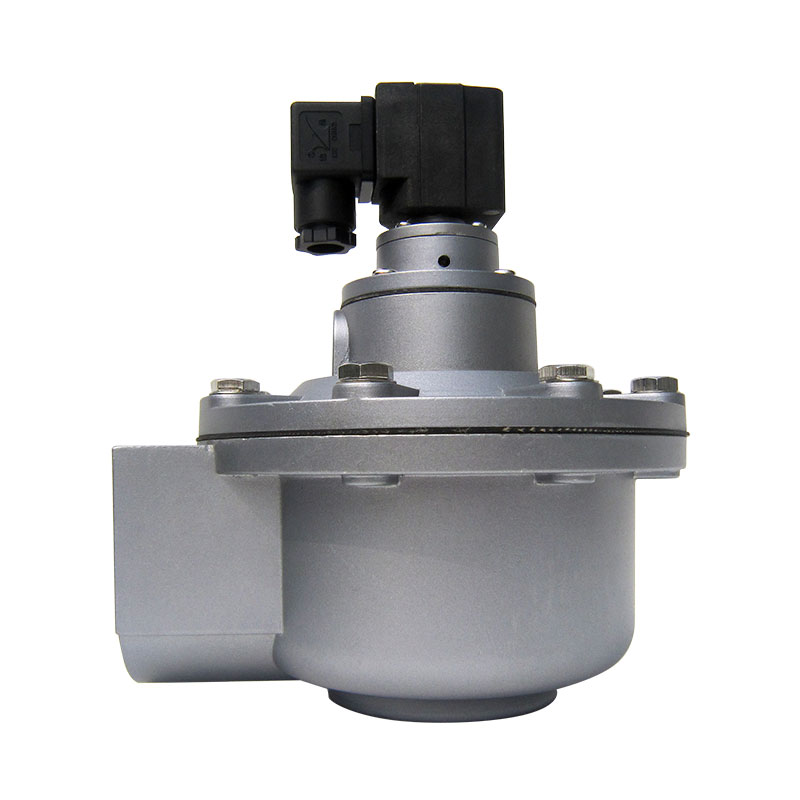

Konstrukční charakteristika pravoúhlého pulzního ventilu je definována jeho vnitřní geometrií proudění. Potrubí pro přívod a odvod vzduchu se protínají v přesném úhlu 90 stupňů. Vstupní port se horizontálně připojuje ke sběrné nádrži stlačeného vzduchu. Výstupní port klesá vertikálně a připojuje se přímo k foukací trubici. Tato specifická orientace určuje, jak vzduch putuje ze zásobníku do filtračního média. Inženýři využívají tuto geometrii k těsnému usazení ventilů proti čtvercovým nebo obdélníkovým sběrným nádržím. Otočení o 90 stupňů je navrženo s hladkými vnitřními poloměry, aby se minimalizovaly turbulence, když vysokotlaký vzduch proudí tělem ventilu. Instalace na místě často vyžadují úzké tolerance, což znamená, že vzdálenost mezi čelem sběrné nádrže a středovou osou foukací trubky musí dokonale odpovídat obrobeným rozměrům ventilu.
Tato specifická geometrie přímo ovlivňuje rychlé uvolňování stlačeného vzduchu. Když se pilotní solenoid aktivuje, vypouští vzduch z horní membránové komory. Rozdíl tlaku způsobí okamžité otevření hlavní membrány. Uložený stlačený vzduch ze sběrné nádrže si tlačí cestu skrz 90stupňové tělo ventilu a rychle expanduje do foukací trubice. Tato náhlá expanze generuje vysokorychlostní rázovou vlnu. Rázová vlna prochází foukací trubicí a vystupuje přes přesně vyvrtané otvory. Výsledný sonický výbuch vytváří Venturiho efekt a vtahuje sekundární vzduch do filtračních vaků. Tato kombinovaná vzduchová hmota rychle expanduje filtrační médium a uvolňuje nahromaděný prachový koláč. Jakékoli omezení v 90stupňové dráze proudění tlumí tuto rázovou vlnu, což má za následek špatný čisticí výkon a rychlé zaslepení filtru.
90stupňová konfigurace zůstává průmyslovým standardem pro většinu standardních nastavení foukacích trubic. Čtvercové a obdélníkové sběrné nádrže poskytují ploché montážní plochy ideální pro horizontální vstupní připojení. Vertikální kapka se dokonale vyrovná s horizontálními foukacími trubicemi zavěšenými nad řadami filtrů. Toto uspořádání minimalizuje stopu pneumatického čisticího systému nad trubkovnicí. Odstraňuje potřebu složitého vedení potrubí, snižuje počet kolen a tvarovek, které by mohly způsobit pokles tlaku. Pravoúhlý design poskytuje nejpřímější cestu s nízkým odporem od vzduchové nádrže k filtračnímu médiu. Při výrobě nových sběrných nádrží musí svářeči zajistit, aby nástavce potrubí zůstaly dokonale kolmé k čelu nádrže, aby se zabránilo zablokování při instalaci těchto ventilů.
Chcete-li provést správnou specifikaci, začněte položením základní otázky: Co chci, aby ventil dělal? Stanovte základní požadavky na základě konkrétní průmyslové aplikace. Vysokofrekvenční pulzování je často nezbytné pro jemné, lehké prášky, které rychle zaslepují filtry. Vysokoobjemové nízkofrekvenční tryskání jsou vhodnější pro těžké, lepkavé nebo aglomerující částice. Porozumění Jak vybrat design pravoúhlého pulzního tryskového ventilu vyžaduje nejprve vyhodnocení těchto provozních požadavků, než se podíváte na fyzické rozměry.
Zkontrolujte požadavky na průmyslovou délku, režim ovládání a průtok jako propojený systém. Změna jednoho parametru nevyhnutelně ovlivní ostatní. Větší ventil zvyšuje průtok, ale vyžaduje více fyzického prostoru a větší sběrnou nádrž, aby se zabránilo vyčerpání tlaku. Režimy ovládání musí také odpovídat prostředí. Integrované řídicí ventily mají solenoid namontovaný přímo na těle ventilu. Ty jsou běžné ve standardních průmyslových prostředích, kde okolní teploty zůstávají mírné. Dálkově ovládané ventily využívají pneumatické potrubí k připojení ventilu ke vzdálenému krytu elektromagnetu. Dálkové ovládání je povinné pro vysoce výbušná prostředí, extrémní teplo nebo aplikace, kde je přímý přístup k ventilu nebezpečný pro personál údržby.

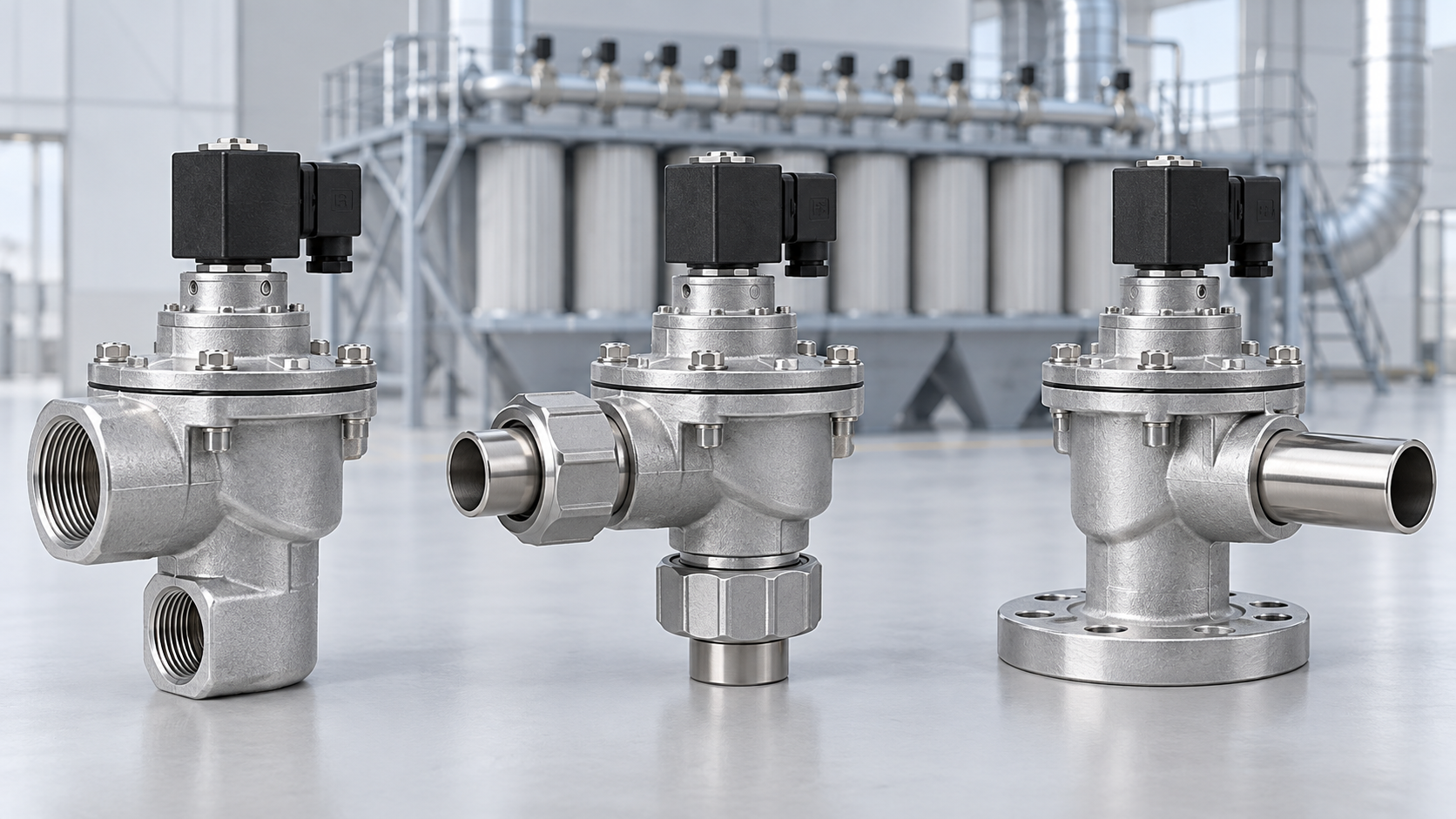

Výběr správného připojení portu určuje integritu systému a dostupnost údržby. Přesné Specifikace portu pravoúhlého pulzního ventilu určuje, jak se ventil integruje s rozdělovačem a foukací trubicí. Těleso ventilu musíte přizpůsobit stávajícímu plánu potrubí.
Závitové porty jsou standardem pro mnoho malých až středně velkých sběračů prachu. Obvykle využívají profily NPT (National Pipe Thread) nebo BSP (British Standard Pipe). Závitové spoje poskytují tuhý, bezpečný spoj schopný odolat vysokým vibracím. Kompatibilita s těsnicím prostředkem na závity je však přísným požadavkem. Tekuté tmely nebo teflonová páska musí být aplikovány správně, aby se zabránilo úniku vzduchu bez znečištění vnitřního sedla ventilu. V prostředí s vysokými vibracemi hrozí u závitových spojů riziko zadření, což znesnadňuje budoucí odstranění. Závitové ventily vyžadují našroubování foukací trubice, což prodlužuje výrobní čas montáže potrubí a komplikuje úpravy v terénu.
Svěrné fitinky využívají matici orovnávače a pryžový těsnicí kroužek. Tato konstrukce nabízí výraznou výhodu: nasouvací spoje pro foukací trubky bez závitu. Instalační technik jednoduše zasune trubku bez závitu do otvoru ventilu a utáhne matici. Pryžový kroužek se přitlačí k vnější straně trubky a vytvoří vzduchotěsné těsnění. Tato metoda výrazně zvyšuje rychlost instalace. Poskytuje také vysokou toleranci pro mírné vychýlení potrubí. Svěrné šroubení dobře absorbuje vibrace a výrazně urychlí budoucí výměnu ventilu, protože při demontáži není potřeba žádné otáčení potrubí. Montéři musí před vložením odstranit otřepy z konců vyfukovacích trubic, aby nedošlo k odříznutí pryžového kompresního těsnění.
Přírubové porty jsou navrženy pro ventily s velkým průměrem nebo vysokotlaké aplikace. Používají kruh šroubu a ploché těsnění k vytvoření pevného, nepropustného spojovacího povrchu. Přírubové spoje jsou nezbytné při práci s 3palcovými ventily, kde by krouticí moment potřebný k zajištění závitového spoje byl nepraktický. Poskytují konstrukční výhody, nesou hmotnost těžkých foukacích trubic bez namáhání hliníkového těla ventilu. Přírubové spoje zajišťují nulový únik při maximálních provozních tlacích. Mechanici musí utahovat šrouby příruby hvězdicově, aby bylo zajištěno rovnoměrné stlačení těsnění.
Přísným požadavkem je přizpůsobení průměrů ventilových portů stávajícím rozvrhům potrubí rozdělovače. Velikosti portů se obvykle pohybují od 3/4', 1', 1,5', 2', až 3'. Zajistěte, aby vstup ventilu odpovídal vnějšímu průměru rozdělovací trubky. Ujistěte se, že výstup ventilu odpovídá vnějšímu průměru foukací trubice. Neodpovídající velikosti vyžadují redukční pouzdra, která způsobují nežádoucí turbulence a poklesy tlaku.
Typ připojení |
Rychlost instalace |
Tolerance vibrací |
Přístupnost údržby |
Nejlepší aplikace |
|---|---|---|---|---|
Závitové (NPT/BSP) |
Pomalé (vyžaduje závitování trubky) |
Střední (riziko odření) |
Špatné (vyžaduje rotaci potrubí) |
Malé až střední kolektory, tuhé potrubí |
Komprese (Dresser) |
Rychlý (zasouvací trubka bez závitu) |
Vysoká (gumové těsnění tlumí nárazy) |
Vynikající (zasunout/vysunout) |
Systémy vyžadující častou údržbu |
Přírubové |
Střední (vyžaduje utažení šroubů) |
Velmi vysoká (pevná mechanická vazba) |
Dobrý (design pro vypuštění) |
Ventily o velkém průměru (3'), vysoký tlak |
Průmyslové pravoúhlé pulzní ventily obvykle pracují ve standardním rozsahu tlaku 1 až 8 bar (15 až 115 psi). Provoz pod 1 bar obecně nevytváří dostatečný rozdílový tlak pro rychlé zvednutí membrány, což má za následek pomalé vypouštění vzduchu spíše než rázovou vlnu. Provoz nad 8 bar namáhá elastomerové součásti a hrozí prasknutí filtračního média. Vysokotlaké systémy (6-8 bar) vyžadují menší ventily, aby dodaly ostrý a rychlý pulz. Nízkotlaké systémy (1-3 bary) vyžadují větší ventily pro dodávání velkého objemu vzduchu pro kompenzaci nedostatečné rychlosti.
Inženýři musí použít specializované kalkulátory pro návrh ventilů, aby určili požadovaný faktor průtoku Cv nebo Kv. Faktor Cv představuje objem vody v galonech za minutu, který proteče ventilem s poklesem tlaku 1 psi. V pneumatickém vyjádření vyšší Cv znamená větší dodávku objemu vzduchu. Správné dimenzování zajišťuje, že ventil dodává požadovaný průtok, aniž by rozdělovač vyhladověl. Pokud je ventil příliš velký pro sběrnou nádrž, jediný pulz vyčerpá zásobník, což způsobí slabé následné pulzy a spustí alarmy nízkého tlaku na ovládacím panelu sběrače prachu.
Vnitřní mechanika ventilu musí odpovídat požadované velikosti otvoru a průtokové kapacitě. Nemůžete jednoduše zvětšit design malého ventilu a očekávat, že bude efektivně fungovat při velikosti portu 3 palce.
Ventily pod 1,5 palce obvykle využívají jednu membránu. Pilotní solenoid vypustí malý objem vzduchu nad membránou dostatečně rychle, aby se dosáhlo rychlé doby otevření. Větší velikosti portů (1,5 palce a více) však vyžadují dvojité membrány. Jedna velká membrána má příliš velkou plochu a hmotnost. Malý pilotní otvor nemůže dostatečně rychle vypustit vzduch, což má za následek pomalé otevírání. Dvojité membránové ventily to řeší pomocí pneumatického reléového systému. Solenoid pilota odvětrává malou sekundární membránu. Tato sekundární membrána otevírá mnohem větší výfukový otvor, který rychle odvětrává hlavní membránu. Tato inženýrská logika zajišťuje, že velké ventily dosahují doby odezvy milisekund potřebné pro efektivní generování rázové vlny.
Výběr správné celkové velikosti ventilu je posledním krokem v návrhu systému. Velikost tělesa ventilu musí dokonale odpovídat zvolenému sedlu, těsnění vřetene a designu pohonu. Vnitřní tolerance mezi sestavou membrány a sedlem ventilu určují účinnost těsnění. Neodpovídající akční člen zcela nezvedne membránu a omezí průtok. Vysokocyklová životnost závisí na tom, aby tyto komponenty fungovaly v naprosté harmonii. Pohon musí mít dostatečnou elektromagnetickou sílu, aby okamžitě překonal vnitřní napětí pružiny a statický tlak vzduchu.
Při dimenzování kapacity ventilu postupujte podle následujících kroků:
Vypočítejte celkový objem sběrné nádrže, abyste se ujistili, že pojme dostatek stlačeného vzduchu pro jeden pulz, aniž by poklesl pod 50 % svého počátečního tlaku.
Určete celkovou plochu povrchu filtračního média vyčištěného jednou vyfukovací trubicí.
Porovnejte oblast filtru s Cv průtokovými diagramy výrobce, abyste našli minimální požadovanou velikost ventilu.
Ověřte, že kompresor stlačeného vzduchu v závodě dokáže obnovit ztracený objem předtím, než deska časovače spustí další ventil v pořadí.
Fyzická instalace silně ovlivňuje výběr ventilu. Ventily by měly být v ideálním případě namontovány s elektromagnetem ve svislé poloze. V systémech stlačeného vzduchu se vlhkost a nečistoty nevyhnutelně šíří potrubím. Pokud je ventil namontován obráceně (elektromagnetický ventil směřuje dolů), gravitace vytlačí kondenzaci a nečistoty do pilotní trubky a armatury. Tato akumulace způsobuje přilepení jádra kotvy, což vede k neustálému úniku vzduchu nebo úplnému selhání ventilu. Vzpřímená instalace zajišťuje odvod vlhkosti z citlivých elektromagnetických součástí. Pokud je horizontální montáž nevyhnutelná, nainstalujte lapače vlhkosti a inline filtry před sběrnou nádrží.
Před specifikací posuďte osobní rozměry, známé jako průmyslová délka. Ventil se musí fyzicky vejít do stávající rozteče potrubí, aniž by vyžadoval rozsáhlé úpravy potrubí. Změřte přesnou vzdálenost mezi hrdlem sběrné nádrže a vstupem foukací trubice. Ujistěte se, že zvolený ventil odpovídá této mezeře. Dále zajistěte, aby kolem nainstalovaného ventilu byla dostatečná vůle. Personál údržby potřebuje fyzický prostor pro přístup ke šroubům pro budoucí výměnu membrány a servis elektromagnetu. Stísněné instalace vedou k zanedbané údržbě, odizolovaným šroubům a prodlouženým prostojům během rutinních rekonstrukcí.
Vyhodnoťte požadavky na elektrické napětí zařízení. Standardní možnosti zahrnují 24VDC, 110VAC a 220VAC. Ujistěte se, že příkon elektromagnetu odpovídá výstupní kapacitě desky časovače sběrače prachu. Přetížení desky časovače vysokovýkonnými solenoidy způsobuje elektrické selhání a spálené pojistky.
Posuďte požadovaná hodnocení NEMA nebo IP krytí na základě konkrétního provozního prostředí. Vnitřní, klimaticky řízená zařízení mohou vyžadovat pouze základní ochranu proti prachu. Venkovní instalace vystavené dešti a mytí vyžadují krytí IP65 nebo IP67, aby se zabránilo vnikání vody. Zařízení zpracovávající hořlavý prach, jako je mouka, uhlí nebo dřevo, mají certifikaci ATEX nebo nebezpečné místo. Instalace standardních solenoidů ve výbušném prašném prostředí porušuje bezpečnostní předpisy a vytváří vážné riziko vznícení. Vedení elektromagnetu vždy veďte skrz kapalinotěsnou ohebnou trubku, aby se zabránilo tření drátu o kovový kryt kolektoru.
Nesprávná specifikace vede přímo k mechanickým a procesním poruchám. Pochopení těchto rizik je nezbytné pro životnost systému a udržení správného proudění vzduchu u zdroje prachu.
Poddimenzované ventily omezují proudění vzduchu, což vede ke slabým pulzům. Slabý puls nedokáže vytvořit potřebnou rázovou vlnu k úplnému roztažení filtračního vaku. Prach zůstává zachycen hluboko ve filtračním médiu. To způsobuje rychlý nárůst rozdílu tlaku v pytli. Odsávací ventilátor pracuje silněji, aby protáhl vzduch přes zaslepené filtry, čímž se sníží celkové nasávání u zdroje prachu. Poddimenzování si nakonec vynutí předčasnou výměnu filtru a zvýší elektrické zatížení motoru hlavního dmychadla.
Předimenzované ventily představují stejně závažná rizika. Dodávají nadměrné množství vzduchu vysokou rychlostí. Tím se plýtvá drahým stlačeným vzduchem. Ještě důležitější je, že masivní rázová vlna způsobuje nadměrné mechanické namáhání filtračních klecí a médií. Tašky se prudce ohýbají a trhají se o kovové klece. Předimenzované ventily také způsobují rychlé vyčerpání tlaku v nádrži sběrače. Pokud kompresor nemůže doplnit nádrž před další pulzní sekvencí, následné čisticí cykly selžou, což vede k nerovnoměrnému čištění trubkovnice.
Pokud se ignorují instalační protokoly, dochází k prasknutí spojů především u svěrných šroubení. Pokud nejsou foukací trubice řádně připevněny ke stěnám kolektoru, síla pulzu může vytlačit trubku z matice orovnávače. Trubka musí být zasunuta do správné hloubky za pryžové těsnění. Neupevnění foukací trubice má za následek katastrofální úniky vzduchu a okamžitou ztrátu čisticí síly. Instalatéři musí použít U-šrouby nebo vlastní držáky na vzdáleném konci foukací trubice, aby ji zajistily na místě proti tahu vzduchového pulsu.
Výběr správných materiálů přímo ovlivňuje frekvenci údržby a provozní dobu provozuschopnosti. Před výběrem interních komponent musíte vyhodnotit fyzické prostředí.
Standardní nitrilové (Buna-N) membrány nabízejí vynikající výkon v typických okolních prostředích. Při vystavení vysokým teplotám nebo agresivním chemikáliím však rychle degradují. Pro aplikace za vysokých teplot až do 200 °C jsou povinné membrány Viton (FKM). Extrémně nízké teploty vyžadují speciální silikonové směsi, aby se zabránilo křehnutí elastomeru a jeho rozbití pod tlakem. Zatímco speciální elastomery vyžadují vyšší počáteční investici, drasticky zkracují cykly údržby a zabraňují náhlému protržení membrány během výroby.
Zvažte práci potřebnou pro budoucí údržbu. Ventily s pevným závitem se obtížně odstraňují. Technici musí často řezat trubky nebo demontovat celé sekce rozdělovače, aby nahradili tělo ventilu s jedním závitem. Naproti tomu ventily s přírubou nebo s osazovací maticí umožňují rychlé vyjmutí. Technici jednoduše povolí šrouby nebo kompresní matice a ventil vysunou. Tato dostupnost se promítá do významných úspor práce během rutinních přestaveb membrány a minimalizuje prostoje systému. Při navrhování nového systému vždy upřednostňujte přípojky, které umožňují odstranění jednoho ventilu bez narušení sousedního potrubí.
Před objednáním změřte své stávající rozdělovací hrdla a vnější průměry foukacích trubek pomocí digitálních posuvných měřítek, abyste si ověřili přesné rozměry portu.
Vypočítejte si požadovaný Cv průtokový faktor na základě plochy povrchu filtračního média a objemu sběrné nádrže, abyste zabránili poddimenzování nebo předimenzování.
Pokud váš baghouse pracuje při teplotách nad 120 °C nebo zpracovává chemicky agresivní částice, specifikujte membrány Viton (FKM).
Vyžádejte si od výrobce rozměrové výkresy, abyste ověřili, že průmyslová délka odpovídá vaší aktuální rozteči sběrné nádrže bez nutnosti úprav potrubí.
A: Definující charakteristikou je 90stupňová orientace mezi vstupním a výstupním portem. Tato specifická geometrie je navržena pro horizontální montáž na čtvercové nebo obdélníkové sběrné nádrže a zároveň přivádí vzduch vertikálně dolů do horizontálních foukacích trubic, čímž se minimalizují turbulence a maximalizuje se rychlost rázové vlny.
A: Změřte vnější průměr foukací trubice a přípojky rozdělovacího hrdla. Přizpůsobte tyto míry standardním velikostem závitů NPT/BSP, vnitřním průměrům kompresních matic nebo vzorům šroubů příruby specifikovaným výrobcem ventilu.
Odpověď: Ano, za předpokladu, že rozdělovač má vhodnou vsuvku a průmyslová délka odpovídá stávající mezeře. Vyfukovací trubice musí být hladká, bez závitu a musí dokonale odpovídat požadavkům na vnější průměr přítlačné matice a pryžového těsnění.
Odpověď: Většina průmyslových pravoúhlých pulzních ventilů je navržena tak, aby efektivně fungovala mezi 1 a 8 bar (15 až 115 psi). Přesný optimální tlak závisí na konstrukci membrány, konfiguraci pilota a specifických charakteristikách prachu.
A: Dimenzování určuje objem a rychlost vzduchového pulsu. Nesprávné dimenzování vede buď k nedostatečnému odstranění prachového koláče (způsobujícího vysoký diferenční tlak), nebo k plýtvání stlačeným vzduchem a mechanickému poškození filtrů. Musí se vyvážit správným výběrem sedla a pohonu.
A: Jednoduché membrány se používají pro menší ventily (pod 1,5 palce). Dvojité membrány mají hlavní a sekundární membránu. Používají se ve větších ventilech ke snížení objemu vzduchu, který musí pilot vypustit, a zajišťují tak rychlejší a ostřejší odezvu pulzu.
