انتخاب شیر جت پالس زاویه راست: چک لیست پورت و اتصال

کیسه‌ها و جمع‌کننده‌های گرد و غبار با پالس معکوس به امواج ضربه‌ای صوتی پرانرژی تکیه می‌کنند تا ذرات ذرات را از محیط فیلتر خارج کنند. این مکانیسم تمیز کردن کاملاً به مشخصات دقیق شیر بستگی دارد. عدم تطابق قطعات، اندازه پورت نادرست، یا انواع اتصالات ناسازگار منجر به افت شدید فشار در سراسر سیستم می شود. این خطاها باعث اتلاف هوای فشرده، تمیز کردن ناکافی فیلتر و خرابی زودرس سیستم می شود. ارزیابی پیکربندی شیرها نیازمند یک رویکرد سیستماتیک و مهندسی است. با تمرکز بر مشخصات فنی، اتصالات پورت و الزامات فشار، مهندسان می توانند از یکپارچگی منیفولد بدون درز و کارایی عملیاتی بهینه اطمینان حاصل کنند. ما پارامترهای مکانیکی و پنوماتیکی مورد نیاز برای تعیین شیر صحیح برای سیستم های جمع آوری گرد و غبار صنعتی را تجزیه می کنیم. شما باید هندسه جریان، سازگاری اتصال و درجه بندی فشار را درک کنید تا خانه چمدان خود را بدون توقف غیرمنتظره کار کند.

• هندسه جریان: شیرهای پالسی با زاویه قائمه از مسیر ورودی به خروجی 90 درجه استفاده می کنند که برای به حداکثر رساندن حجم هوا و به حداقل رساندن مقاومت جریان، به منیفولد و ترازهای لوله دمنده خاصی نیاز دارند.

• سازگاری اتصال: انتخاب دقیق مشخصات پورت شیر ​​پالس زاویه راست (رزوه ای، فشرده سازی/کمد، یا فلنجی) برای یکپارچگی سیستم و دسترسی به تعمیر و نگهداری غیرقابل مذاکره است.

• فشار و اندازه: اندازه مناسب شیر باید ضریب جریان Cv/Kv و محدوده فشار عملیاتی مورد نیاز (معمولاً 1 تا 8 بار) را در نظر بگیرد تا از ضربان ضعیف یا مصرف بیش از حد هوا جلوگیری شود.

• انتخاب مواد: مواد دیافراگم و نشیمنگاه باید با دمای برنامه و قرار گرفتن در معرض مواد شیمیایی مطابقت داشته باشند تا تخریب زودرس و خرابی غیرمنتظره کاهش یابد.

آشنایی با مسیر جریان 90 درجه

تعریف معماری زاویه راست

ویژگی ساختاری یک شیر پالس زاویه راست با هندسه جریان داخلی آن تعریف می شود. لوله های ورودی و خروجی هوا با زاویه دقیق 90 درجه تلاقی می کنند. درگاه ورودی به صورت افقی به مخزن هدر هوای فشرده متصل می شود. درگاه خروجی به صورت عمودی می افتد و مستقیماً به لوله دمنده متصل می شود. این جهت خاص نحوه حرکت هوا از مخزن به محیط فیلتر را دیکته می کند. مهندسان از این هندسه برای قرار دادن دریچه‌ها در برابر مخازن سربرگ مربع یا مستطیل استفاده می‌کنند. چرخش 90 درجه با شعاع های داخلی صاف طراحی شده است تا با عبور هوای پرفشار از بدنه شیر، آشفتگی را به حداقل برساند. نصب‌های میدانی اغلب به تلرانس‌های سخت نیاز دارند، به این معنی که فاصله بین سطح مخزن هدر و خط مرکزی لوله دمنده باید کاملاً با ابعاد ماشین‌کاری شده شیر مطابقت داشته باشد.

تاثیر آیرودینامیک

این هندسه خاص مستقیماً بر انتشار سریع هوای فشرده تأثیر می گذارد. هنگامی که شیر برقی خلبان فعال می شود، هوا را از محفظه دیافراگم بالایی خارج می کند. اختلاف فشار باعث می شود دیافراگم اصلی فوراً باز شود. هوای فشرده ذخیره شده از مخزن هدر مسیر خود را از طریق بدنه شیر 90 درجه وارد می کند و به سرعت به داخل لوله دمنده منبسط می شود. این انبساط ناگهانی یک موج ضربه ای با سرعت بالا ایجاد می کند. موج ضربه ای از لوله دمنده عبور می کند و از روزنه هایی که دقیقا سوراخ شده اند خارج می شود. انفجار صوتی حاصل یک اثر ونتوری ایجاد می کند و هوای ثانویه را به داخل کیسه های فیلتر می کشد. این توده هوای ترکیبی، محیط فیلتر را به سرعت منبسط می کند و کیک گرد و غبار انباشته شده را از جای خود خارج می کند. هر گونه محدودیت در مسیر جریان 90 درجه این موج ضربه ای را کاهش می دهد و در نتیجه عملکرد تمیز کردن ضعیف و کور شدن سریع فیلتر را به همراه دارد.

مناسب بودن برنامه

پیکربندی 90 درجه استاندارد صنعتی برای اکثر تنظیمات لوله دمنده استاندارد باقی می ماند. مخازن هدر مربع و مستطیل، سطوح نصب صاف را برای اتصالات ورودی افقی فراهم می کنند. افت عمودی کاملاً با لوله های افقی دمنده معلق بالای ردیف های فیلتر هماهنگ می شود. این طرح رد پای سیستم تمیز کننده پنوماتیک بالای صفحه لوله را به حداقل می رساند. این نیاز به مسیریابی پیچیده لوله را از بین می برد و تعداد زانوها و اتصالات را که می تواند باعث افت فشار شود را کاهش می دهد. طراحی با زاویه سمت راست، مستقیم ترین و کم مقاومت ترین مسیر را از مخزن هوا تا محیط فیلتر فراهم می کند. هنگام ساخت مخازن هدر جدید، جوشکاران باید اطمینان حاصل کنند که لوله های خرد کاملاً عمود بر روی مخزن باقی می مانند تا هنگام نصب این شیرها از اتصال جلوگیری شود.

نحوه انتخاب تنظیمات سوپاپ جت پالس زاویه راست

معیارهای انتخاب کلیدی برای گردگیر کننده شما

برای ایجاد مشخصات صحیح، با پرسیدن یک سوال اساسی شروع کنید: می‌خواهم شیر چه کاری انجام دهد؟ الزامات پایه را بر اساس کاربرد صنعتی خاص تعیین کنید. پالس با فرکانس بالا اغلب برای پودرهای ظریف و سبک که به سرعت فیلتر می شوند ضروری است. انفجارهای با حجم بالا و فرکانس پایین برای ذرات سنگین، چسبنده یا تجمع یافته مناسب تر هستند. درک کردن نحوه انتخاب طرح‌های دریچه جت پالس زاویه‌ای راست مستلزم ارزیابی این نیازهای عملیاتی قبل از بررسی ابعاد فیزیکی است.

طول صنعتی، حالت فعال سازی، و الزامات جریان را به عنوان یک سیستم به هم پیوسته بررسی کنید. تغییر یک پارامتر ناگزیر بر سایر پارامترها تأثیر می گذارد. یک دریچه بزرگتر جریان را افزایش می دهد اما به فضای فیزیکی بیشتر و مخزن هدر بزرگتر برای جلوگیری از کاهش فشار نیاز دارد. حالت های فعال سازی نیز باید با محیط مطابقت داشته باشند. شیرهای پایلوت یکپارچه دارای یک سلونوئید هستند که مستقیماً روی بدنه شیر نصب شده است. اینها در محیط های صنعتی استاندارد که دمای محیط در حد متوسط ​​باقی می ماند رایج هستند. شیرهای راه دور از لوله پنوماتیک برای اتصال شیر به یک محفظه برقی راه دور استفاده می کنند. فعال سازی از راه دور برای محیط های با انفجار شدید، گرمای شدید یا برنامه هایی که دسترسی مستقیم به شیر برای پرسنل تعمیر و نگهداری خطرناک است، الزامی است.

تجزیه و تحلیل مشخصات پورت شیر ​​پالس زاویه راست

انتخاب اتصال پورت صحیح، یکپارچگی سیستم و دسترسی به تعمیر و نگهداری را دیکته می کند. دقیق مشخصات پورت شیر ​​پالس زاویه راست نحوه ادغام شیر با منیفولد و لوله دمنده را تعیین می کند. شما باید بدنه شیر را با برنامه لوله موجود مطابقت دهید.

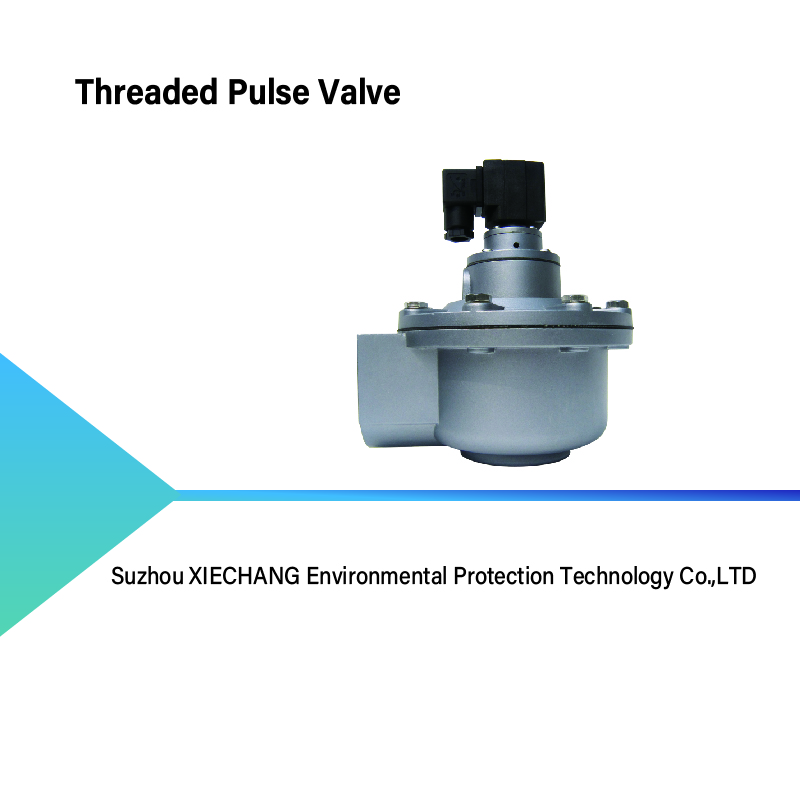

اتصالات رشته ای (NPT/BSP)

پورت های رزوه ای برای بسیاری از غبارگیرهای کوچک تا متوسط ​​استاندارد هستند. آنها معمولاً از پروفیل های NPT (National Pipe Thread) یا BSP (British Standard Pipe) استفاده می کنند. اتصالات رزوه ای یک اتصال سفت و محکم را فراهم می کند که قادر به مقاومت در برابر لرزش زیاد است. با این حال، سازگاری درزگیر نخ یک الزام جدی است. درزگیرهای مایع یا نوار تفلون باید به درستی اعمال شوند تا از نشت هوا بدون آلوده شدن نشیمنگاه شیر داخلی جلوگیری شود. در محیط‌های با ارتعاش بالا، اتصالات رزوه‌ای به خطر می‌افتد و حذف در آینده را دشوار می‌کند. دریچه های رزوه ای نیاز به رزوه شدن لوله دمنده دارند که زمان ساخت را به مجموعه منیفولد اضافه می کند و تغییرات میدانی را پیچیده می کند.

اتصالات فشاری (مهره کمپرس)

اتصالات فشاری از یک مهره کمد و یک حلقه آب بندی لاستیکی استفاده می کنند. این طراحی یک مزیت متمایز ارائه می دهد: اتصالات لغزنده برای لوله های دمنده بدون رزوه. نصاب به سادگی لوله بدون رزوه را به داخل دریچه شیر می کشد و مهره را سفت می کند. حلقه لاستیکی بر روی قسمت بیرونی لوله فشرده می شود و یک مهر و موم هوا را ایجاد می کند. این روش سرعت نصب را به میزان قابل توجهی افزایش می دهد. همچنین تحمل بالایی را برای ناهماهنگی جزئی لوله فراهم می کند. اتصالات تراکمی به خوبی ارتعاش را جذب می‌کنند و تعویض شیر در آینده را بسیار سریع‌تر می‌کنند، زیرا در حین جداسازی به چرخش لوله نیازی نیست. نصاب‌ها باید انتهای لوله‌های دمنده را قبل از وارد کردن سوراخ کنند تا از برش دادن مهر و موم فشاری لاستیکی جلوگیری شود.

اتصالات فلنج دار

پورت های فلنجی برای شیرهای با قطر زیاد یا کاربردهای فشار بالا مهندسی شده اند. آنها از یک دایره پیچ و یک واشر صاف برای ایجاد یک سطح جفت سفت و ضد نشتی استفاده می کنند. اتصالات فلنجی هنگام برخورد با دریچه های 3 اینچی ضروری است، جایی که گشتاور مورد نیاز برای محکم کردن اتصال رزوه ای غیرعملی است. آنها مزایای ساختاری را ارائه می دهند و وزن لوله های ضربه سنگین را بدون فشار دادن به بدنه شیر آلومینیومی تحمل می کنند. اتصالات فلنجی نشتی صفر را تحت حداکثر فشار عملیاتی تضمین می کند. مکانیک ها باید پیچ ​​های فلنج را به صورت ستاره ای سفت کنند تا از فشرده سازی یکنواخت واشر اطمینان حاصل کنند.

اندازه ورودی و خروجی

تطبیق قطر پورت سوپاپ با برنامه لوله های منیفولد موجود یک الزام جدی است. اندازه پورت معمولاً از 3/4 ' 1\\\\\\\\\\' تا 3' است. اطمینان حاصل کنید که ورودی سوپاپ با قطر خارجی لوله منیفولد منطبق است. اطمینان حاصل کنید که خروجی سوپاپ با قطر بیرونی لوله دمش مطابقت دارد. اندازه‌های ناهماهنگ نیاز به بوش‌های کاهنده و افت فشار ناخواسته دارند.

اندازه و رتبه بندی فشار: تطبیق ظرفیت شیر ​​با کاربرد

محدوده فشار بالا، متوسط ​​و کم

شیرهای پالس زاویه راست صنعتی معمولاً در محدوده فشار استاندارد 1 تا 8 بار (15 تا 115 psi) کار می کنند. عملکرد زیر 1 بار معمولاً باعث ایجاد فشار دیفرانسیل کافی برای بلند کردن سریع دیافراگم نمی شود و در نتیجه به جای یک موج ضربه ای، هوا به آرامی جریان می یابد. عملکرد بالای 8 بار به اجزای الاستومر فشار وارد می کند و خطر پارگی محیط فیلتر را به همراه دارد. سیستم‌های فشار بالا (6-8 بار) به دریچه‌های کوچک‌تری برای ارائه یک پالس واضح و سریع نیاز دارند. سیستم‌های کم فشار (1 تا 3 بار) به دریچه‌های بزرگ‌تری نیاز دارند تا حجم بالایی از هوا را برای جبران کمبود سرعت ارائه کنند.

مهندسان باید از ماشین حساب های تخصصی طراحی شیر برای تعیین ضریب جریان Cv یا Kv مورد نیاز استفاده کنند. ضریب Cv نشان دهنده حجم آبی بر حسب گالن در دقیقه است که با افت فشار 1 psi از شیر عبور می کند. از نظر پنوماتیک، Cv بالاتر نشان‌دهنده انتقال حجم هوای بیشتر است. اندازه مناسب تضمین می کند که شیر حجم جریان مورد نیاز را بدون گرسنگی دادن به منیفولد ارائه می دهد. اگر سوپاپ برای مخزن هدر بیش از حد بزرگ باشد، یک تک پالس مخزن را تخلیه می کند و باعث ایجاد پالس های ضعیف بعدی و ایجاد آلارم های فشار کم در پانل کنترل گرد و غبار می شود.

اندازه اجزای داخلی و محرک

مکانیک داخلی شیر باید با اندازه پورت و ظرفیت جریان مورد نیاز مطابقت داشته باشد. شما نمی توانید به سادگی یک طرح شیر کوچک را بزرگ کنید و انتظار داشته باشید که در اندازه پورت 3 اینچی عملکرد موثری داشته باشد.

تک در مقابل دیافراگم دوتایی

دریچه های زیر 1.5 اینچ معمولاً از یک دیافراگم استفاده می کنند. شیر برقی خلبان حجم کمی از هوای بالای دیافراگم را به سرعت تخلیه می کند تا به زمان باز شدن سریع برسد. با این حال، اندازه پورت های بزرگتر (1.5 اینچ و بالاتر) به دیافراگم دوتایی نیاز دارند. یک دیافراگم بزرگ دارای سطح و جرم بسیار زیادی است. دهانه خلبان کوچک نمی تواند هوا را با سرعت کافی تخلیه کند و در نتیجه باز کند. دریچه های دیافراگمی دوگانه با استفاده از سیستم رله پنوماتیک این مشکل را حل می کنند. شیر برقی خلبان یک دیافراگم ثانویه کوچک را تخلیه می کند. این دیافراگم ثانویه یک درگاه اگزوز بسیار بزرگتر را باز می کند که به سرعت دیافراگم اصلی را تخلیه می کند. این منطق مهندسی تضمین می‌کند که شیرهای بزرگ به زمان پاسخ میلی‌ثانیه‌ای مورد نیاز برای تولید موج شوک مؤثر دست می‌یابند.

صندلی، بسته بندی ساقه و هارمونی محرک

انتخاب اندازه مناسب دریچه، آخرین لمس در طراحی سیستم است. اندازه بدنه سوپاپ باید کاملاً با طرح های نشیمنگاه انتخاب شده، بسته بندی ساقه و محرک هماهنگ باشد. تلورانس های داخلی بین مجموعه دیافراگم و نشیمنگاه سوپاپ، کارایی آب بندی را تعیین می کند. یک محرک ناهماهنگ دیافراگم را به طور کامل بلند نمی کند و جریان را محدود می کند. طول عمر چرخه بالا بستگی به این دارد که این اجزا در هماهنگی مطلق کار کنند. محرک باید نیروی الکترومغناطیسی کافی برای غلبه بر تنش داخلی فنر و فشار هوای ساکن را داشته باشد.

هنگام اندازه گیری ظرفیت شیر ​​خود این مراحل را دنبال کنید:

1. حجم کل مخزن هدر را محاسبه کنید تا مطمئن شوید که هوای فشرده کافی را برای یک پالس بدون افت کمتر از 50 درصد فشار شروع خود نگه می دارد.

2. سطح کل محیط فیلتر را که توسط یک لوله دمنده تمیز شده است را تعیین کنید.

3. برای یافتن حداقل اندازه شیر مورد نیاز، ناحیه فیلتر را با نمودارهای جریان Cv سازنده ارجاع دهید.

4. بررسی کنید که کمپرسور هوای فشرده کارخانه می‌تواند حجم از دست رفته را قبل از اینکه برد تایمر شیر بعدی را در ترتیب فعال کند، بازیابی کند.

نصب و ادغام

جهت گیری و جهت نصب

واقعیت های نصب فیزیکی به شدت بر انتخاب شیر تأثیر می گذارد. سوپاپ ها باید در حالت ایده آل با شیر برقی عمودی نصب شوند. در سیستم های هوای فشرده، رطوبت و ذرات معلق به ناچار از طریق لوله کشی عبور می کنند. اگر یک شیر به صورت معکوس نصب شده باشد (سلونوئید به سمت پایین باشد)، گرانش متراکم و ذرات را وارد لوله پیلوت و لوله آرمیچر می کند. این تجمع باعث چسبیدن هسته آرمیچر می شود که منجر به نشت مداوم هوا یا خرابی کامل سوپاپ می شود. نصب عمودی تضمین می کند که رطوبت از اجزای حساس الکترومغناطیسی خارج می شود. اگر نصب افقی اجتناب ناپذیر است، تله های رطوبت و فیلترهای داخلی را در بالادست مخزن هدر نصب کنید.

طول صنعتی و محدودیت های مکانی

ابعاد رو در رو، که به عنوان طول صنعتی شناخته می شود، قبل از مشخصات ارزیابی کنید. شیر باید از نظر فیزیکی در فاصله منیفولد موجود بدون نیاز به تغییرات گسترده لوله قرار گیرد. فاصله دقیق بین مخزن هدر و ورودی لوله دمنده را اندازه گیری کنید. اطمینان حاصل کنید که شیر انتخابی با این شکاف مطابقت دارد. علاوه بر این، از وجود فاصله کافی در اطراف شیر نصب شده اطمینان حاصل کنید. پرسنل تعمیر و نگهداری برای دسترسی به پیچ و مهره ها برای تعویض دیافراگم در آینده و سرویس برقی نیاز به فضای فیزیکی دارند. تاسیسات تنگ منجر به عدم توجه به تعمیر و نگهداری، کنده شدن پیچ و مهره ها و طولانی شدن زمان از کار افتادن در طول بازسازی های معمول می شود.

مشخصات برق و محیط زیست

ولتاژ الکتریکی مورد نیاز تاسیسات را ارزیابی کنید. گزینه های استاندارد شامل 24VDC، 110VAC و 220VAC می باشد. اطمینان حاصل کنید که وات برقی با ظرفیت خروجی برد تایمر جمع کننده گرد و غبار مطابقت دارد. بارگذاری بیش از حد برد تایمر با شیر برقی با وات بالا باعث خرابی برق و سوختن فیوزها می شود.

رتبه‌بندی‌های NEMA یا IP مورد نیاز محفظه را بر اساس محیط عملیاتی خاص ارزیابی کنید. تاسیسات داخلی و تحت کنترل آب و هوا ممکن است فقط به حفاظت اولیه در برابر گرد و غبار نیاز داشته باشند. تأسیسات در فضای باز که در معرض باران و روش‌های شستشو هستند، برای جلوگیری از نفوذ آب، به درجه‌بندی IP65 یا IP67 نیاز دارند. تأسیسات پردازش گرد و غبارهای قابل احتراق مانند آرد، زغال سنگ یا چوب گواهینامه های ATEX یا مکان خطرناک را الزامی می کند. نصب شیر برقی استاندارد در محیط های گرد و غبار انفجاری قوانین ایمنی را نقض می کند و خطر اشتعال شدید ایجاد می کند. همیشه سیم‌کشی برقی را از طریق مجرای انعطاف‌پذیر ضد مایع عبور دهید تا از پارگی سیم در بدنه کلکتور فلزی جلوگیری کنید.

خطرات نصب و راه های جلوگیری از آنها

اندازه‌گیری و خرابی‌های اتصال رایج

مشخصات نادرست مستقیماً منجر به خرابی های مکانیکی و فرآیندی می شود. درک این خطرات برای طول عمر سیستم و حفظ جریان هوای مناسب در منبع گرد و غبار ضروری است.

کوچک کردن

دریچه های کم اندازه جریان هوا را محدود می کنند و منجر به پالس های ضعیف می شوند. یک پالس ضعیف نمی تواند موج شوک لازم را برای گسترش کامل کیسه فیلتر ایجاد کند. گرد و غبار در اعماق محیط فیلتر به دام افتاده است. این باعث افزایش سریع فشار دیفرانسیل در سراسر کیسه خانه می شود. فن استخراج سخت تر کار می کند تا هوا را از طریق فیلترهای کور کند و مکش کلی در منبع گرد و غبار را کاهش دهد. سایز کم در نهایت باعث تعویض زودرس فیلتر می شود و بار الکتریکی موتور دمنده اصلی را افزایش می دهد.

بزرگ شدن

دریچه های بزرگ به همان اندازه خطرات جدی دارند. آنها حجم زیادی از هوا را با سرعت بالا تحویل می دهند. این باعث هدر رفتن هوای فشرده گران قیمت می شود. مهمتر از آن، موج ضربه ای عظیم باعث ایجاد فشار مکانیکی بیش از حد بر روی قفس فیلتر و محیط می شود. کیسه ها به شدت خم می شوند و در برابر قفس های فلزی پاره می شوند. دریچه های بزرگ نیز باعث کاهش سریع فشار مخزن هدر می شوند. اگر کمپرسور نتواند مخزن را قبل از توالی پالس بعدی پر کند، سیکل‌های تمیز کردن بعدی با شکست مواجه می‌شوند که منجر به تمیز کردن ناهموار در سراسر ورق لوله می‌شود.

فوران اتصال

در صورتی که پروتکل های نصب نادیده گرفته شوند، فوران اتصال در درجه اول با اتصالات فشرده سازی رخ می دهد. اگر لوله های دمنده به درستی روی دیواره های کلکتور محکم نشده باشند، نیروی پالس می تواند لوله را از مهره کمد خارج کند. لوله باید به عمق صحیح از درزگیر لاستیکی وارد شود. عدم ایمن سازی لوله دمنده منجر به نشت هوای فاجعه بار و از دست دادن فوری قدرت پاک کنندگی می شود. نصاب‌ها باید از پیچ‌های U یا براکت‌های سفارشی در انتهای لوله دمنده استفاده کنند تا آن را در جای خود در برابر فشار پالس هوا قفل کنند.

مبادلات مواد و تعمیر و نگهداری

انتخاب مواد مناسب مستقیماً بر فرکانس تعمیر و نگهداری و زمان عملیاتی آن تأثیر می گذارد. قبل از انتخاب اجزای داخلی باید محیط فیزیکی را ارزیابی کنید.

انتخاب مواد

دیافراگم های استاندارد نیتریل (Buna-N) عملکرد عالی را در محیط های معمولی محیطی ارائه می دهند. با این حال، هنگامی که در معرض دماهای بالا یا مواد شیمیایی تهاجمی قرار می گیرند، به سرعت تخریب می شوند. برای کاربردهای با حرارت بالا تا 200 درجه سانتیگراد، دیافراگم Viton (FKM) اجباری است. محیط‌های با دمای بسیار پایین نیاز به ترکیب‌های سیلیکونی تخصصی دارند تا از شکننده شدن الاستومر و شکستن آن تحت فشار جلوگیری کنند. در حالی که الاستومرهای ویژه نیاز به سرمایه گذاری اولیه بیشتری دارند، چرخه های تعمیر و نگهداری را به شدت کاهش می دهند و از پارگی ناگهانی دیافراگم در طول تولید جلوگیری می کنند.

دسترسی به تعمیر و نگهداری

نیروی کار مورد نیاز برای نگهداری در آینده را در نظر بگیرید. دریچه های رزوه ای با لوله سخت به سختی جدا می شوند. تکنسین ها اغلب باید لوله ها را برش دهند یا کل بخش های منیفولد را برای جایگزینی یک بدنه سوپاپ رزوه دار جدا کنند. در مقابل، شیرهای فلنج دار یا مهره ای کمد امکان برداشتن سریع را فراهم می کنند. تکنسین ها به سادگی پیچ ها یا مهره های فشاری را باز می کنند و شیر را به بیرون می کشانند. این دسترسی به صرفه جویی قابل توجه در نیروی کار در طول بازسازی های معمول دیافراگم و به حداقل رساندن خرابی سیستم منجر می شود. هنگام طراحی یک سیستم جدید، همیشه اتصالاتی را اولویت بندی کنید که امکان حذف تک سوپاپ را بدون ایجاد مزاحمت در لوله های مجاور فراهم می کند.

نتیجه گیری

• لوله های منیفولد موجود و قطر بیرونی لوله دمنده خود را با استفاده از کولیس های دیجیتال اندازه گیری کنید تا ابعاد دقیق پورت را قبل از سفارش تأیید کنید.

• ضریب جریان Cv مورد نیاز خود را بر اساس سطح رسانه فیلتر و حجم مخزن هدر محاسبه کنید تا از کوچک شدن یا بزرگ شدن بیش از حد جلوگیری کنید.

• اگر کیسه خانه شما در دمای بالای 120 درجه سانتیگراد کار می کند یا ذرات تهاجمی شیمیایی را کنترل می کند، دیافراگم های Viton (FKM) را مشخص کنید.

• نقشه های ابعادی را از سازنده درخواست کنید تا بررسی کنید که طول صنعتی متناسب با فاصله مخزن هدر فعلی شما بدون نیاز به تغییرات لوله باشد.

سوالات متداول

س: ویژگی تعیین کننده یک شیر پالس زاویه راست چیست؟

A: مشخصه تعیین کننده جهت گیری 90 درجه بین درگاه های ورودی و خروجی است. این هندسه خاص برای نصب افقی بر روی مخازن هدر مربعی یا مستطیلی طراحی شده است در حالی که هوا را به صورت عمودی به لوله‌های دمنده افقی تغذیه می‌کند، تلاطم را به حداقل می‌رساند و سرعت موج ضربه را به حداکثر می‌رساند.

س: چگونه می توانم مشخصات پورت شیر ​​پالس زاویه راست درست را تعیین کنم؟

A: قطر خارجی لوله دمنده و اتصال خرد منیفولد را اندازه گیری کنید. این اندازه‌گیری‌ها را با اندازه‌های استاندارد رزوه NPT/BSP، قطرهای داخلی مهره فشاری، یا الگوهای پیچ فلنج مشخص‌شده توسط سازنده شیر مطابقت دهید.

س: آیا می توانم شیر پالس رزوه ای را با نوع اتصالات فشرده سازی جایگزین کنم؟

پاسخ: بله، مشروط بر اینکه منیفولد دارای نوک پستان مناسب باشد و طول صنعتی متناسب با شکاف موجود باشد. لوله دمنده باید صاف، بدون رزوه باشد و کاملاً با قطر خارجی مهره فشاری و مهر و موم لاستیکی مطابقت داشته باشد.

س: چه محدوده فشاری برای شیرهای جت پالس زاویه راست استاندارد است؟

پاسخ: اکثر شیرهای پالس زاویه راست صنعتی طوری مهندسی شده اند که بین 1 تا 8 بار (15 تا 115 psi) کار کنند. فشار بهینه دقیق به طراحی دیافراگم، پیکربندی پیلوت و ویژگی های گرد و غبار خاص بستگی دارد.

س: اندازه سوپاپ چگونه بر عملکرد جمع کننده گرد و غبار تأثیر می گذارد؟

پاسخ: اندازه گیری حجم و سرعت پالس هوا را تعیین می کند. اندازه نادرست منجر به حذف ناکافی کیک گرد و غبار (باعث ایجاد فشار دیفرانسیل بالا) یا هدر رفتن هوای فشرده و آسیب مکانیکی به فیلترها می شود. باید با انتخاب مناسب صندلی و محرک تعادل برقرار کند.

س: تفاوت شیرهای پالسی تک و دو دیافراگمی چیست؟

پاسخ: دیافراگم های منفرد برای دریچه های کوچکتر (زیر 1.5 اینچ) استفاده می شود. دیافراگم های دوتایی دارای یک دیافراگم اصلی و یک دیافراگم فرعی هستند. آنها در دریچه های بزرگتر برای کاهش حجم هوایی که خلبان باید تخلیه کند استفاده می شود و پاسخ پالس سریع تر و واضح تر را تضمین می کند.
