Co je pulsní regulátor sběrače prachu a jak funguje?

Průmyslové pytle a systémy sběru prachu spoléhají na přesné pneumatické řazení, aby bylo zajištěno proudění vzduchu. Komponentou určující tuto účinnost je pulzní regulátor. Zastaralé nebo selhávající ovladače vedou k nepřetržitému, zbytečnému pulzování. To má za následek masivní plýtvání stlačeným vzduchem, předčasnou degradaci filtračního média – konkrétně oslepení nebo roztržení – a potenciální porušení EPA nebo OSHA kvůli špatnému zachycování částic. Upgrade nebo správná specifikace a Pulzní regulátor sběrače prachu vyžaduje pochopení jeho provozní mechaniky. Musíte vyhodnotit průběžné čištění oproti čištění na vyžádání a sladit hardware se systémy SCADA závodu a environmentálními cíli. Když to uděláte správně, přestanete plýtvat drahým užitkovým vzduchem a prodloužíte životnost svých filtračních sáčků. Vidíme, jak zařízení propálí tisíce dolarů ve stlačeném vzduchu jednoduše proto, že je nesprávně nastavena deska časovače. Oprava začíná tím, že přesně víte, jak ovladač spolupracuje s vaším pneumatickým rozdělovačem a elektromagnetickými ventily.

• Základní funkce: Pulzní regulátor sběrače prachu funguje jako mozek pulzního vakuového vaku, který vysílá elektrické signály do solenoidových ventilů, aby uvolnily výbuchy stlačeného vzduchu, které odstraňují prachový koláč z filtračního média.

• Kontinuální vs. On-Demand: Upgrade ze standardní desky se sekvenčním časovačem na regulátor diferenčního tlaku (dP) může snížit spotřebu stlačeného vzduchu až o 40 % a zároveň prodloužit životnost filtru.

• Kritéria hodnocení: Výběr správné jednotky vyžaduje přizpůsobení počtu výstupních kolíků množství ventilů, zajištění vhodného provedení krytí NEMA/IP pro provozní prostředí a ověření možností integrace PLC.

• Realita implementace: Nejčastějšími body selhání nejsou samotné ovladače, ale vlhkost ve vzduchovém potrubí, která způsobuje selhání elektromagnetu nebo nesprávné trvání pulsů vedoucí k neúplnému čištění.

Role pulzního regulátoru sběrače prachu v systémech Baghouse

Definování komponenty

Pulzní regulátor je polovodičový časovač nebo mikroprocesorové zařízení postavené pro průmyslová filtrační prostředí. Řídí čisticí cyklus pulzního sběrače prachu. Namísto spoléhání se na manuální operátory při vyfukování filtrů toto zařízení automatizuje proces. Zpracovává vstupy a výstupy tak, aby diktoval přesné načasování, sekvenci a trvání výbuchů stlačeného vzduchu. Starší jednotky používaly mechanické otočné spínače. Moderní desky používají digitální logiku ke čtení vstupů diferenčního tlaku, protokolování alarmových stavů a ​​komunikaci se sítěmi centrálního závodu. Zařízení udržuje filtrační médium propustné. To umožňuje nepřetržité proudění vzduchu bez nadměrného namáhání tkaniny nebo substrátu kazety. Namontujete jej poblíž pytlíku, připojíte k solenoidům a necháte jej řídit pneumatické čisticí cykly.

Architektura systému

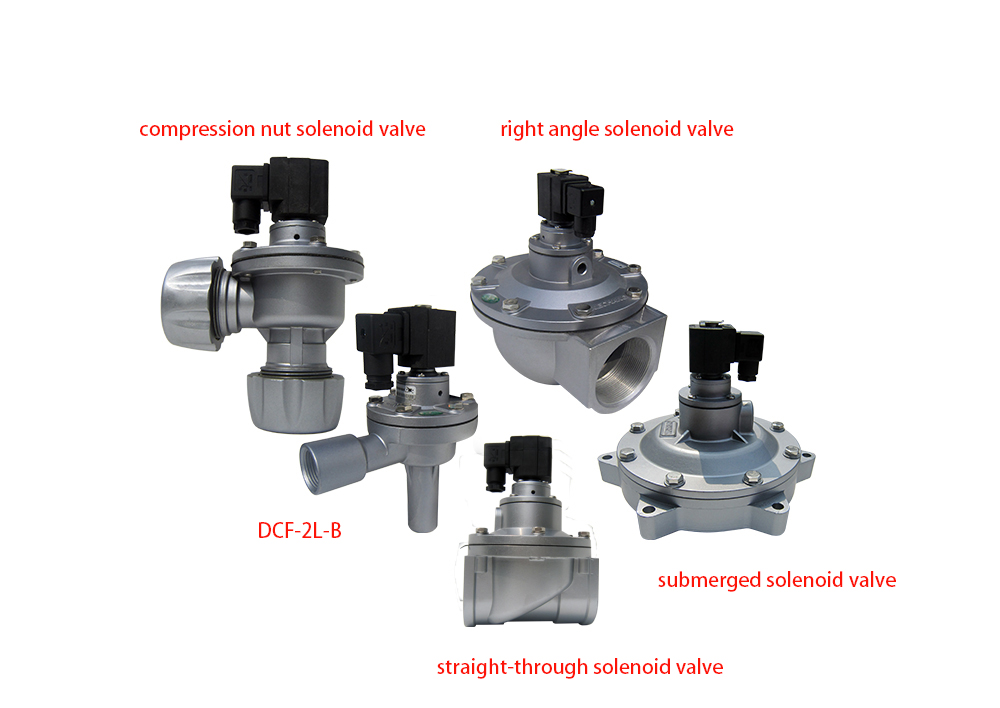

Potřebujete zmapovat polohu ovladače v rámci širší pneumatické architektury. Ovladač sedí na vrcholu příkazového řetězce. Elektricky ho připojíte k řadě solenoidových ventilů. Tyto solenoidy se pneumaticky připojují k větším membránovým ventilům namontovaným přímo na rozdělovači stlačeného vzduchu, kterému říkáme sběrač.

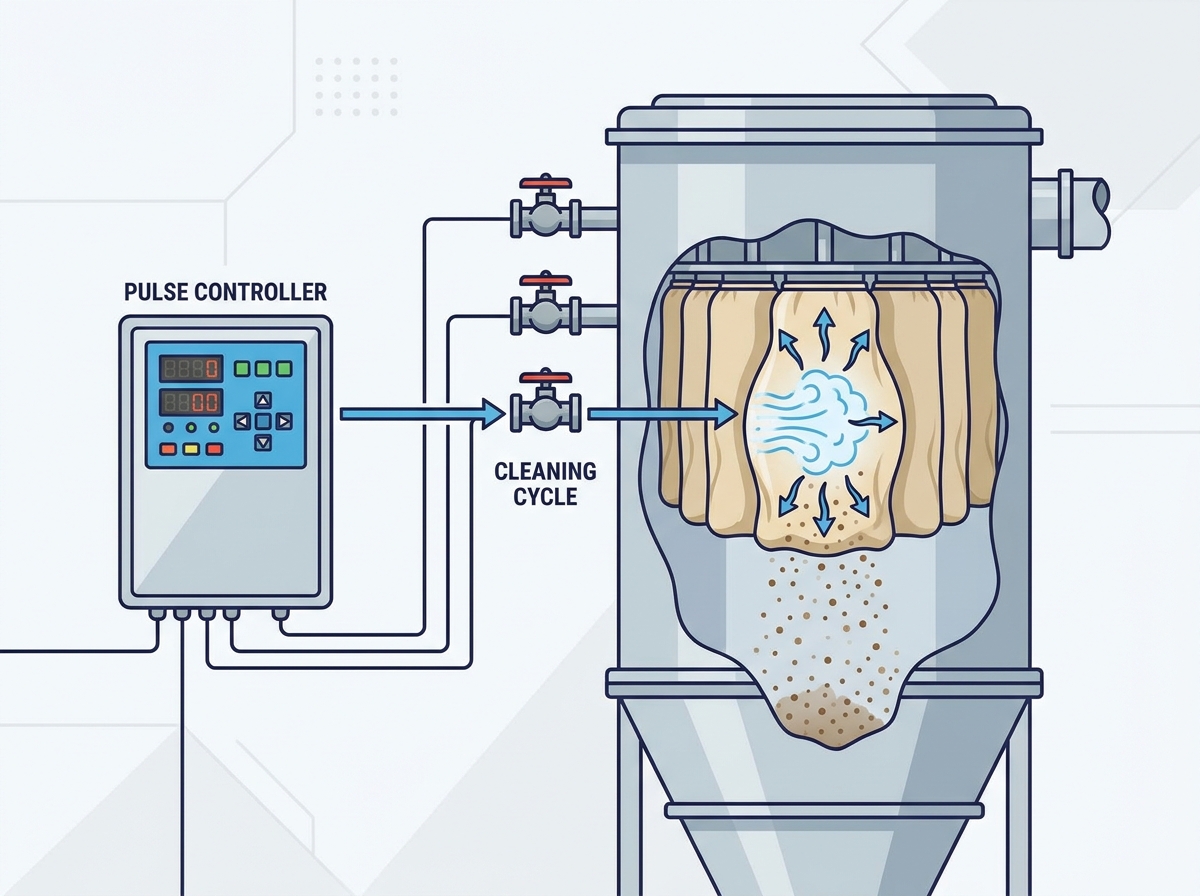

Když ovladač zahájí sekvenci, diktuje, jak se stlačený vzduch pohybuje. Vzduch se pohybuje od sběrače, přes membránový ventil a dolů do foukacích trubic umístěných nad řadami filtrů. Uvolněný vzduch prochází Venturiho trubicí nebo naráží na přepážky. To zajišťuje rovnoměrné rozložení rázové vlny po celé délce filtračního sáčku. Pokud ovladač špatně vypočítá načasování nebo sekvenci, rázová vlna nedokáže uvolnit nahromaděný prachový koláč. To vede k okamžitému omezení proudění vzduchu přes sběrač prachu.

Kritéria úspěchu pro správce

Úspěšnou implementaci měříme dvěma primárními metrikami. Za prvé, musí udržovat stabilní diferenční tlak napříč filtračním médiem. Za druhé, musí minimalizovat frekvenci používání stlačeného vzduchu. Diferenční tlak udává odpor vůči proudění vzduchu způsobený prachovým koláčem na filtrech. Optimalizovaný ovladač udržuje tento tlak v těsné a předvídatelné šířce pásma.

Této stability dosahuje pomocí absolutně minimálního počtu pulzních cyklů. Každý zbytečný pulz plýtvá drahým stlačeným vzduchem. Způsobuje také mechanické opotřebení filtračního média. Úspěchu dosáhnete, když baghouse snadno dýchá, zatímco spotřeba energie zůstává přísně minimalizována.

Jak funguje pulzní ovladač sběrače prachu: Operační mechanika

Cyklus čištění Pulse-Jet

Základní operace se točí kolem provádění cyklu čištění pulzní tryskou. Tato sekvence uvolňuje částice bez přerušení hlavního procesního proudu vzduchu.

Přenos signálu

Sekvence se zahájí, když mikroprocesor odešle napěťový signál přes svorkovnici. Tento signál je obvykle 120 V AC nebo 24 V DC, v závislosti na elektrických normách vašeho zařízení. Prochází stíněným potrubím k určenému solenoidovému ventilu. Regulátor zajišťuje, že tento elektrický impuls je ostrý a konzistentní. Slabé signály způsobují, že elektromagnet zadrhává nebo se neotevře úplně. Musíte zajistit spolehlivý přenos signálu. Poklesy napětí na dlouhých vedeních vážně ovlivňují účinnost čištění.

Ovládání ventilů

Po přijetí napěťového signálu vytváří nabuzená cívka elektromagnetu magnetické pole. Tím se zvedne vnitřní píst. Tato akce vypouští malý objem řídicího vzduchu ze zadní strany membránového ventilu. Náhlý tlakový rozdíl způsobí otevření pružné membrány. Tím se uvolní vysokotlaká rázová vlna stlačeného vzduchu ze sběrače přímo do foukače. Ovladač spustí tuto aktivaci okamžitě. To zajišťuje, že si výsledná rázová vlna zachová dostatek kinetické energie, aby prošla celou délkou filtračního média.

Doba trvání pulsu (zapnuto) vs. interval (vypnuto)

Regulátor řídí dva parametry časování: čas zapnutí a čas vypnutí. Doba trvání pulsu neboli doba zapnutí určuje délku elektrického signálu vyslaného do solenoidu. Obvykle to kalibrujete mezi 50 a 150 milisekundami. Puls kratší než 50 milisekund nedokáže zcela otevřít membránový ventil. Puls delší než 150 milisekund plýtvá stlačeným vzduchem bez přidání jakékoli další čisticí síly.

Interval neboli doba vypnutí představuje dobu prodlevy mezi po sobě jdoucími impulsy. Tato pauza umožňuje, aby se sběrač stlačeného vzduchu znovu naplnil na svůj plný provozní tlak. Pokud řídicí jednotka spustí další ventil dříve, než se sběrač zotaví, následující impuls bude slabý a neúčinný.

Sekvence střelby

Pokročilé ovladače vám umožňují vybrat konkrétní vypalovací sekvence pro optimalizaci čištění a ochranu pneumatické infrastruktury. Lineární zapalovací sekvence spouštějí ventily v číselném pořadí. Například odpálí 1, 2, 3, 4. I když je programování jednoduché, lineární zapalování vyčerpává sběrač stlačeného vzduchu umístěný na jednom konci rozdělovače.

Střídavé nebo prokládané vzory vypalování rozdělují tah vzduchu po celé délce hlavice. Běžný rozložený vzor je 1, 5, 2, 6, 3. To zabraňuje lokalizovaným poklesům tlaku. Zajišťuje, že každý ventil dostane při aktivaci maximální dostupný objem vzduchu.

Online vs. offline metody čištění

Způsob čištění určuje provozní prostředí a povaha prachu. Musíte se rozhodnout, zda má řídicí jednotka provádět čisticí cykly, zatímco systém aktivně filtruje vzduch, nebo během izolovaného odstavení.

Online úklid

V online konfiguraci čištění regulátor sekvenuje impulsy, zatímco hlavní odtahový ventilátor zůstává plně funkční. Spaliny aktivně procházejí přes filtry. Vysokotlaká rázová vlna na okamžik překoná procesní proudění vzduchu. Roztahuje filtrační sáček a láme prachový koláč. Uvolněné částice padají do násypky níže. Online čištění je standardem pro většinu průmyslových aplikací. Umožňuje nepřetržitou výrobu bez nutnosti odstávek systému nebo složitého řazení klapek.

Offline čištění

Některé aplikace vyžadují čištění offline. Zde se ovladač integruje s pneumatickým nebo elektrickým ovládáním tlumičů, aby se izolovaly konkrétní oddíly baghouse před pulzováním. Uzavřením vstupních nebo výstupních klapek regulátor zastaví proudění procesního vzduchu přes danou sekci. To zabraňuje tomu, aby se lehký nebo vysoce abrazivní prach po pulzování okamžitě znovu unášel na sousední filtry. Offline čištění je povinné v odvětvích zabývajících se ultrajemnými prášky nebo těžkým hutním prachem. Využijete jej také tehdy, když přísné emisní limity vyžadují absolutní usazení částic před tím, než se oddíl vrátí do provozu.

Režim ručního čištění

Personál údržby často používá režim ručního čištění zabudovaný do rozhraní ovladače. Zapnutím ručního ovládání a testovacích tlačítek můžete přinutit ovladač, aby spouštěl určité ventily mimo pořadí. Tato funkce pomáhá s diagnostikou údržby. Umožňuje technikům ověřit funkci elektromagnetu a integritu membránového ventilu bez čekání na automatický cyklus. Manuální režim také používáte k odstranění silného prachu ihned po vypnutí systému. Tím je zajištěno, že filtry jsou čisté před zahájením další výroby.

Kategorie řešení: Typy pulzních regulátorů

Desky sekvenčního časovače (nepřetržité čištění)

Nejzákladnější iterací této technologie je deska se sekvenčním časovačem. Provádí nepřetržitou čisticí smyčku založenou přesně na naprogramovaných časových intervalech. Jakmile je deska napájena, spustí ventil jedna, čeká na naprogramovaný čas vypnutí, spustí ventil dva a pokračuje v tomto vzoru neomezeně dlouho. Funguje zcela slepě vůči skutečným podmínkám uvnitř baghouse. Ignoruje, zda jsou filtry silně zaprášené nebo zcela čisté.

Tento mechanismus nepřetržitého čištění funguje nejlépe pro jednoúčelové lapače prachu, malé samostatné zásobníky nebo prostředí s předvídatelným zatížením prachu, kde proces běží konstantní rychlostí. Zařízení provádějící retrofity s omezeným rozpočtem často nevyužívají sekvenční desky kvůli jejich nízkým počátečním nákladům na pořízení a zjednodušeným požadavkům na kabeláž.

Nevýhody jsou však značné. Protože deska pulzuje nepřetržitě bez ohledu na potřebu, generuje vysoký odpad stlačeného vzduchu. Neustálé prohýbání filtračního média urychluje mechanické opotřebení. To vede k předčasnému selhání vaku a zvýšené frekvenci výměny.

Regulátory diferenčního tlaku (dP) (čištění na vyžádání)

Aby se vyřešila neefektivita kontinuálního čištění, průmysl se posunul směrem k regulátorům diferenčního tlaku (dP). Tyto jednotky využívají vestavěný nebo externí tlakový převodník k monitorování poklesu tlaku na čistých a špinavých stranách vakuové komory. Ovladač se při diktování čisticího cyklu spoléhá na operátorem definované vysoké a nízké nastavené hodnoty.

Když se prachový koláč nahromadí a odpor dosáhne vysoké nastavené hodnoty dP, řídicí jednotka zahájí pulzní sekvenci. Pokračuje v zapalování ventilů, dokud se prachový koláč nevyčistí a tlak neklesne na nízkou nastavenou hodnotu. V tomto okamžiku ovladač zastaví čisticí cyklus a přejde do pohotovostního režimu. Tento mechanismus na vyžádání je optimální volbou pro velké průmyslové pytlové domy, procesy proměnlivého zatížení prachem a zařízení upřednostňující energetickou účinnost.

Zatímco regulátory dP vyžadují vyšší počáteční kapitálové náklady a o něco složitější kalibraci zahrnující instalaci tlakového potrubí, kompromisy upřednostňují dlouhodobé provozní úspory. Tím, že tyto regulátory pulzují pouze v případě potřeby, výrazně snižují spotřebu stlačeného vzduchu a výrazně prodlužují provozní životnost filtračního média.

Určení pravého ovladače

Kompatibilita ventilů a výstupní kapacita

Specifikace správného hardwaru začíná přesným posouzením fyzické konfigurace baghouse a celkového počtu požadovaných výstupů.

Velikost počtu pinů

Požadovaný počet výstupů musíte vypočítat na základě konfigurace foukače baghouse. Regulátor musí mít alespoň tolik výstupních kolíků, kolik je membránových ventilů na rozdělovači. Standardní desky obvykle nabízejí 10, 20 nebo 32 výstupů. Doporučujeme specifikovat desku s několika náhradními výstupy. To umožňuje budoucí úpravy nebo slouží jako záložní kanály, pokud selže konkrétní svorkovnice.

Síťové vs. Samostatné

Rozsah systému sběru prachu určuje požadavky na síť. Jednodeskové ovladače perfektně fungují pro samostatné jednotky s omezeným počtem ventilů. Velké vícemodulové pytlové domy vyžadují síťové konfigurace typu master/slave. V tomto nastavení jediný hlavní regulátor monitoruje diferenční tlak a určuje sekvenci. Elektrické zapalování provádí několik podřízených desek namontovaných lokálně v blízkosti ventilů. To snižuje dlouhé a drahé vedení potrubí a zjednodušuje odstraňování problémů.

Možnosti rozšíření

Zařízení, která předpokládají budoucí růst, by měla hodnotit řídicí jednotky s modulárními rozšiřujícími deskami. Namísto výměny celé hlavní jednotky při přidávání nového baghouse přihrádky technici nacvaknou rozšiřující modul na stávající lištu DIN a připojí jej pomocí plochého kabelu. Tato modularita chrání počáteční investice do hardwaru a snižuje prostoje spojené s upgrady systému.

Ochrana životního prostředí a hodnocení krytů

Fyzikální prostředí obklopující sběrač prachu diktuje nezbytný ochranný kryt pro citlivé elektronické součástky.

NEMA/IP standardy

Výběr vhodného krytí NEMA nebo IP zabraňuje předčasnému selhání desky. Standardní vnitřní aplikace mohou vyžadovat pouze základní prachotěsný kryt NEMA 12. Venkovní instalace vystavené dešti a mytí vyžadují vodotěsné kryty NEMA 4. Pokud prostředí obsahuje korozivní plyny nebo chemikálie, jsou povinné kryty ze skleněných vláken NEMA 4X nebo z nerezové oceli. V zařízeních, která manipulují s hořlavým prachem, jako je obilí, cukr nebo hliníkový prášek, musíte specifikovat kryty odolné proti výbuchu NEMA 7/9. Tím se zabrání vnitřnímu elektrickému oblouku vznícení okolní atmosféry.

Teplotní tolerance

Extrémní okolní teploty vyžadují specifické úpravy hardwaru. Regulátory namontované venku v mrazivém klimatu musí obsahovat vestavěné termostaticky ovládané ohřívače. Tím se zabrání zamrzání kondenzátu na desce plošných spojů. Prostředí s vysokými teplotami vyžaduje dostatečné větrání a desky plošných spojů s konformním povlakem. Konformní povlak zahrnuje aplikaci tenkého polymerního filmu na elektronické součástky. Chrání je před vlhkostí, tepelným šokem a korozivními částicemi ve vzduchu.

Integrace SCADA a sledování shody

Moderní průmyslová zařízení vyžadují integraci dat mezi periferními zařízeními a centrálními velíny, aby bylo možné monitorovat výkon a zajistit soulad s životním prostředím.

Komunikační protokoly

Vyhodnocení komunikačních protokolů je nezbytným krokem v procesu specifikace. Základní integrace může vyžadovat pouze standardní analogový výstup 4-20 mA pro přenos naměřených hodnot diferenčního tlaku v reálném čase do centrálního PLC. Pokročilejší zařízení využívají připojení Modbus RTU, Modbus TCP nebo Ethernet/IP. Tyto digitální protokoly umožňují systému SCADA monitorovat výkon jednotlivých ventilů, na dálku upravovat vysoké/nízké nastavené hodnoty a sledovat přesný počet čisticích cyklů provedených za směnu.

Hlášení emisí

Orgány pro regulaci životního prostředí často vyžadují podrobné provozní protokoly, aby ověřily, že zařízení pro kontrolu znečištění ovzduší funguje správně. Pokročilé ovladače jsou vybaveny vnitřní pamětí, která zaznamenává trendy dP, pulzní frekvence a historii alarmů. Tyto údaje splňují požadavky hlavy V na podávání zpráv o povolení k letecké dopravě. Exportem těchto historických dat manažeři závodu prokazují inspektorům, že baghouse udržoval optimální tlakové ztráty a že jakékoli poruchové stavy byly okamžitě řešeny.

Běžná rizika při implementaci a jak jim předcházet

Běžné režimy poruch a odstraňování problémů

I ty nejrobustnější elektronické systémy narážejí na provozní překážky. Vytvoření jasného rámce pro odstraňování problémů minimalizuje prostoje a zabraňuje zbytečné výměně komponent.

Elektrické zkraty a přepětí

V průmyslovém prostředí dochází k napěťovým špičkám a elektrickému šumu. Tyto přepětí snadno vypálí pojistky nebo smaží vnitřní mikroprocesory ovladače. K běžnému bodu selhání dochází, když voda vnikne do vedení elektromagnetu. Vznikne tak mrtvý zkrat, který putuje zpět do svorkovnice. Zmírnění těchto rizik vyžaduje instalaci správných přepěťových ochran na vstupní napájecí zdroj. Musíte použít odkapávací smyčky na všech připojeních vedení a zajistit, aby všechna těsnění krytu zůstala po údržbových kontrolách nedotčená.

Diagnostika vadného pulzního ovladače

Když čisticí cyklus selže, technici musí provést podrobný diagnostický rámec, aby problém izolovali. Diagnostika závady pulzní regulátor začíná ověřením vstupního napětí na hlavních napájecích svorkách. Pokud je k dispozici napájení, ale deska nereaguje, zkontrolujte pojistky primárního skla. Dále použijte digitální multimetr k ověření výstupních signálů na svorkovnicích během vypalovací sekvence. Pokud multimetr zaznamená správný pokles napětí, ale ventil se nezapne, problém spočívá ve směru proudění v kabeláži nebo v samotném elektromagnetu. Technici by také měli otestovat funkce ručního ovládání, aby obcházeli automatizovanou logiku, a zkontrolovat tlakové potrubí připojené k senzoru dP, zda není ucpané nebo zda se nehromadí kondenzace.

Zde je standardní diagnostická sekvence pro terénní techniky:

1. Změřte vstupní síťové napětí na hlavní svorkovnici.

2. Zkontrolujte průchodnost skleněných nebo keramických pojistek na desce plošných spojů.

3. Stisknutím tlačítka ručního testu vynutíte sekvenci střelby.

4. Změřte výstupní napětí na konkrétních ventilových čepech během ovládání.

5. Odpojte tlakové potrubí a profoukněte potrubí stlačeným vzduchem, abyste odstranili vlhkost.

Syndrom 'Stuck Valve'.

K časté chybné diagnóze dochází, když si operátoři pletou vadný výstup regulátoru s mechanicky zaseknutým membránovým ventilem. Pokud z ventilu neustále uniká vzduch, je ovladač málokdy na vině. Nečistoty nebo vlhkost v potrubí stlačeného vzduchu pravděpodobně narušily pryžovou membránu. To zabraňuje jeho utěsnění proti sedlu ventilu. Pro rozlišení mezi těmito dvěma by technici měli odpojit elektrické vedení k podezřelému solenoidu. Pokud ventil nadále uniká vzduch, problém je zcela mechanický. Sada membrány vyžaduje výměnu.

Realita optimalizace a kalibrace

Instalace nového hardwaru je pouze prvním krokem. Správnou kalibrací se dosáhne požadované provozní účinnosti.

Hlavička hladovění

Jednou z nejčastějších chyb kalibrace je nastavení příliš krátkého intervalu vypnutí. Operátoři často předpokládají, že rychlejší pulzování znamená lepší čištění. Pokud je interval příliš krátký, vzduchojem se mezi cykly nemůže plně nabít. To vede k hladovění hlavičky. Výsledkem jsou slabé, neúčinné pulzy, které nedokážou vyčistit vaky a současně odčerpat kapacitu stlačeného vzduchu závodu. Musíte kalibrovat dobu vypnutí na základě specifického objemu sběrače a rychlosti regenerace vzduchového kompresoru závodu.

Základní kalibrace dP

Při instalaci nového ovladače dP nebo výměně všech filtračních vaků musí obsluha před nastavením horního a dolního prahu čištění stanovit správnou základní tlakovou ztrátu. Nové filtry vyžadují období kondicionování, aby se vytvořil primární prachový koláč. To přirozeně zvyšuje základní odpor. Pokud během této počáteční fáze nakalibrujete vysokou nastavenou hodnotu příliš nízko, regulátor přejde do nepřetržité čistící smyčky. Tím se odstraní nezbytný primární prachový koláč a způsobí se předčasné opotřebení média. Pozorujte základní linii po několik dní normální výroby, než zablokujete konečné nastavené hodnoty.

Cena vs. hodnota: Zdůvodnění upgradu

Ekonomika stlačeného vzduchu

Výpočet návratnosti investic pro upgrade z kontinuálního časovače na dP regulátor na vyžádání závisí do značné míry na ekonomice stlačeného vzduchu. Stlačený vzduch je jedním z nejdražších zařízení v každém výrobním závodě. Sekvenční časovač, který pulzuje každých 10 sekund, spotřebuje obrovské množství vzduchu za 24 hodin, bez ohledu na to, zda filtry skutečně potřebují vyčistit. Přepnutím na čištění na vyžádání zařízení často zaznamenají 30% až 40% snížení pulzní frekvence. To se přímo promítá do snížení elektrického zatížení vzduchových kompresorů závodu. Přináší značné měsíční úspory za energie, které rychle kompenzují počáteční pořizovací cenu nového ovladače.

Frekvence výměny filtru

Optimalizované pulzování přímo ovlivňuje fyzickou životnost filtračního média. Vysoce výkonné filtrační sáčky vyrobené z PTFE membrán, aramidových vláken nebo specializovaných skelných vláken jsou významnou kapitálovou investicí. Pokaždé, když pulzní rázová vlna zasáhne sáček, látka se ohne a narazí na vnitřní kovovou klec. Nepřetržité přečištění toto mechanické namáhání urychluje. Vede k předčasnému selhání nitě a zaslepení sáčku. Použitím dP regulátoru k pulzování pouze v případě potřeby zařízení drasticky snižuje toto mechanické opotřebení. To prodlužuje životnost drahých filtračních sad o měsíce nebo dokonce roky.

Snížení práce při údržbě

Skrytá hodnota pokročilých ovladačů spočívá ve snížení pracnosti údržby. Starší sekvenční desky vyžadují ruční kontroly baghouse pro ověření funkčnosti. Moderní řídicí jednotky vybavené diagnostickými LED indikátory, funkcemi vzdáleného alarmu a integrací SCADA umožňují týmům údržby monitorovat systém z velínu. Namísto každodenního šplhání na vrchol pytle, aby naslouchali zapalovacím ventilům, dostávají technici automatická upozornění, pokud selže solenoid nebo když diferenční tlak překročí prahovou hodnotu. Tento posun od reaktivního odstraňování problémů k proaktivnímu monitorování uvolňuje cenné hodiny údržby pro jiné operace závodu.

Závěr

1. Proveďte audit vašich aktuálních trendů diferenčního tlaku baghouse, abyste vytvořili přesnou provozní základnu.

2. Spočítejte si svou stávající spotřebu stlačeného vzduchu a identifikujte potenciální úspory energie ze systému na vyžádání.

3. Zmapujte své stávající napětí elektromagnetu a celkové množství ventilů, abyste určili přesný požadovaný počet výstupních kolíků.

4. Poraďte se s odborníkem na pneumatické ovládání, abyste specifikovali vhodnou náhradní desku a kryt pro vaše prostředí.

FAQ

Otázka: Jaká je standardní doba trvání pulzu pro pulzní regulátor sběrače prachu?

Odpověď: Standardní doba trvání pulsu neboli doba zapnutí se pohybuje mezi 50 a 150 milisekundami. Toto krátké okénko plně otevře membránový ventil a uvolní vysokotlakou rázovou vlnu. Naprogramováním délky delší než 150 milisekund se plýtvá stlačeným vzduchem. Ventil zůstává otevřený i poté, co počáteční rázová vlna projde foukací trubkou, takže neposkytuje žádnou další čisticí sílu.

Otázka: Jak poznám, že můj pulzní regulátor je špatný?

Odpověď: Mezi příznaky selhávajícího ovladače patří trvale vysoký diferenciální tlak, přestože je systém napájen, žádné slyšitelné pulzující zvuky z baghouse nebo opakovaně vypálené pojistky na desce plošných spojů. Pokud ruční testovací tlačítka selžou při ovládání ventilů nebo pokud se LED výstupní indikátory během sekvence nerozsvítí, bude pravděpodobně nutné desku vyměnit.

Otázka: Mohu upgradovat desku s nepřetržitým časovačem na pulzní regulátor dP?

Odpověď: Ano, modernizace je standardní proces retrofitu. Zakoupíte řídicí jednotku dP a fyzicky nainstalujete tlakové potrubí. Připojte jednu trubici k přetlakové části pro špinavý vzduch pod trubkovnicí a druhou k přetlakové části pro čistý vzduch nad trubkovnicí. Nový ovladač používá tyto vstupy ke sledování odporu a spouštění čištění na vyžádání.

Otázka: Jaké napětí používají pulzní regulátory sběrače prachu?

A: Regulátory pracují se standardním vstupním a výstupním napětím 120VAC, 24VDC nebo 240VAC. Výstupní napětí regulátoru musíte přizpůsobit stávajícímu jmenovitému výkonu cívky solenoidu. Odeslání 120VAC do 24VDC solenoidu zničí cívku. Odeslání 24 V stejnosměrného proudu do solenoidu 120 V AC nevytváří magnetické pole potřebné k otevření ventilu.

Otázka: Proč můj sběrač prachu nepřetržitě pulzuje?

Odpověď: Nepřetržité pulzování obvykle pramení ze tří příčin. Systém využívá základní sekvenční časovač nastavený na nepřetržitou smyčku. Regulátor dP má zablokované nebo odpojené tlakové potrubí, které způsobuje falešně vysoké hodnoty. Nebo je dosažena vysoká nastavená hodnota dP, ale sběrač se nemůže obnovit, protože filtrační sáčky jsou trvale zaslepeny prachem.

Otázka: Jaký je rozdíl mezi pulzním regulátorem a membránovým ventilem?

Odpověď: Pulzní ovladač je elektronický mozek systému. Zpracovává logiku, monitoruje tlak a vysílá signál elektrického napětí. Membránový ventil je mechanická součást pro velké zatížení namontovaná na sběrači vzduchu. Fyzicky se otevře po přijetí pneumatického pilotního signálu a uvolní objem stlačeného vzduchu do filtračních vaků.
