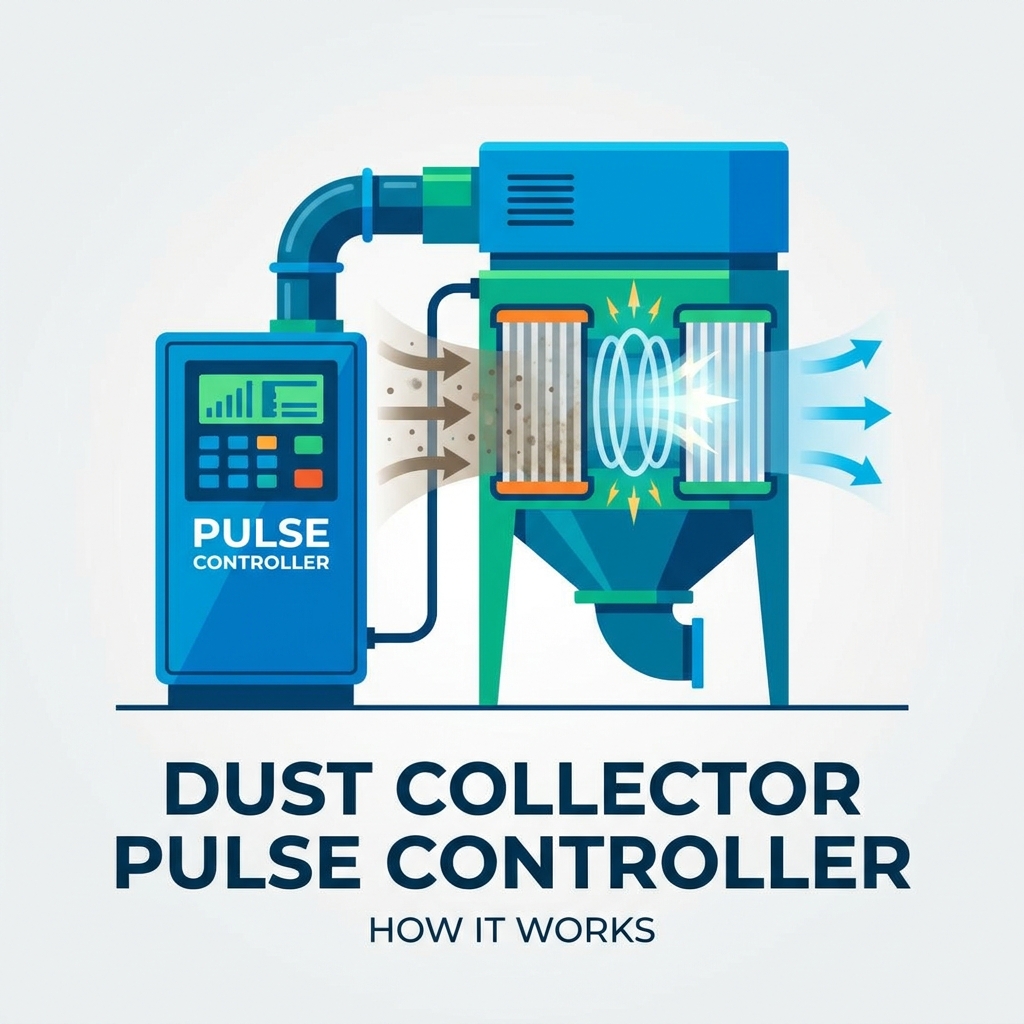

Cad is Rialaitheoir Pulse Bailitheoir Dust ann agus Conas a Oibríonn sé?

Bíonn tithe mála tionsclaíocha agus córais bailithe deannaigh ag brath ar sheicheamhú beacht aeir chun sruth aeir a choinneáil. Is é an rialtóir cuisle an chomhpháirt a dhearbhaíonn an éifeachtúlacht seo. Bíonn bíog leanúnach neamhriachtanach mar thoradh ar rialaitheoirí atá as dáta nó atá ag teip. Is éard a bhíonn mar thoradh air seo ná dramhaíl aeir chomhbhrúite ollmhór, díghrádú roimh am ar na meáin scagaire - dalladh nó cuimilt go sonrach - agus sáruithe féideartha ar chomhlíonadh an EPA nó OSHA de bharr droch-ghabhála cáithníneach. Uasghrádú nó sonrú i gceart a Éilíonn rialtóir cuisle bailitheoir deannaigh tuiscint a fháil ar a mheicnic oibriúcháin. Ní mór duit glanadh leanúnach in aghaidh ar éileamh a mheas agus na crua-earraí a ailíniú le córais SCADA gléasra agus le spriocanna comhshaoil. Nuair a fhaigheann tú é seo i gceart, stopann tú ag cur amú aeir fóntais daor agus leathnaíonn tú saol do mhálaí scagairí. Feicimid saoráidí a dhó trí na mílte dollar in aer comhbhrúite go simplí toisc go bhfuil bord lasc ama socraithe go mícheart. Tosaíonn sé seo le fios a bheith agat go beacht conas a idirghníomhaíonn an rialtóir le do chomhlaí iomadúil agus solenóideach aeir.

• Croífheidhm: Feidhmíonn rialtóir cuisle bailitheoir deannaigh mar inchinn an mhála scaird cuisle, ag seoladh comharthaí leictreacha chuig comhlaí solenoid chun pléascanna aer comhbhrúite a scaoileadh a ghlanann císte deannaigh ó na meáin scagaire.

• Leanúnach vs Ar-Éileamh: Is féidir le huasghrádú ó bhord lasc ama seicheamhach caighdeánach go rialtóir Brú Difreálach (dP) tomhaltas aeir comhbhrúite a laghdú suas le 40% agus an saol scagaire á leathnú.

• Critéir Mheasúnaithe: Chun an t-aonad ceart a roghnú, tá gá le comhaireamh bioráin aschuir a mheaitseáil le cainníochtaí comhla, ag cinntiú rátálacha imfhálaithe NEMA/IP oiriúnacha don timpeallacht oibriúcháin, agus ag fíorú cumais chomhtháthaithe PLC.

• Réaltacht an Chur i bhFeidhm: Ní hé na rialtóirí féin na pointí teip is coitianta, ach taise sna línte aeir is cúis le teip solenóideach, nó tréimhsí cuisle mímheaitseála as a dtagann glanadh neamhiomlán.

Ról an Rialaitheora Pulse an Bhailitheora Dust i gCórais Thithe Mála

An Chomhpháirt a Shainmhíniú

Is gléas lasc ama soladach-stáit nó micreaphróiseálaí é rialtóir cuisle a tógadh le haghaidh timpeallachtaí scagacháin tionsclaíocha. Bainistíonn sé timthriall glantacháin bailitheoir deannaigh bíog-scairde. In ionad a bheith ag brath ar oibritheoirí láimhe chun scagairí a shéideadh, déanann an gléas seo an próiseas a uathoibriú. Próiseálann sé ionchuir agus aschuir chun uainiú, seicheamh agus fad na bpléascann aer comhbhrúite a chinneadh. Bhain aonaid níos sine úsáid as lasca rothlacha meicniúla. Úsáideann boird nua-aimseartha loighic dhigiteach chun ionchuir brú difreálach a léamh, stáit aláraim a logáil, agus cumarsáid a dhéanamh le líonraí lárnacha plandaí. Coinníonn an gléas na meáin scagaire tréscaoilteach. Ligeann sé seo sreabhadh aeir leanúnach gan ró-bhéim a chur ar fhoshraitheanna na fabraice nó na cartúis. Suiteáil tú é in aice leis an teach mála, sreangaigh chuig na solenoidí é, agus lig dó na timthriallta glantacháin aeir a bhainistiú.

Ailtireacht an Chórais

Ní mór duit suíomh an rialaitheora a mhapáil laistigh den ailtireacht aeroibrithe níos leithne. Suíonn an rialtóir ag barr an tslabhra ordaithe. Sreangaíonn tú go leictreach é chuig sraith comhlaí solanóideacha. Nascann na solenoidí seo go haeroibrithe le comhlaí scairt níos mó atá suite go díreach ar an iomadúil aer comhbhrúite, ar a dtugaimid an ceanntásc.

Nuair a chuireann an rialtóir tús le seicheamh, is é a ordaíonn conas a thaistealaíonn an t-aer comhbhrúite. Gluaiseann an t-aer ón gceanntásc, tríd an gcomhla scairt, agus síos go dtí na píopaí séide atá suite os cionn na sraitheanna scagaire. Taistealaíonn an t-aer a scaoiltear trí fheadáin venturi nó buaileann sé plátaí sciath. Cinntíonn sé seo dáileadh cothrom turrainge trasna fad iomlán an mhála scagaire. Má dhéanann an rialtóir an t-am nó an t-ord a ríomh go mícheart, ní mhainníonn an tonn turrainge an císte deannaigh carntha a scaoileadh. Mar thoradh air seo cuirtear srian láithreach ar shreabhadh an aeir trasna an bhailitheora deannaigh.

Critéir Ratha le haghaidh Rialaitheoir

Tomhaisimid cur i bhfeidhm rathúil de réir dhá mhéadracht phríomhúil. Gcéad dul síos, caithfidh sé brú difreálach cobhsaí a choinneáil ar fud an mheáin scagaire. Sa dara háit, caithfidh sé minicíocht úsáide aer comhbhrúite a íoslaghdú. Léiríonn an brú difreálach an fhriotaíocht ar shreabhadh aeir de bharr an chíste deannaigh ar na scagairí. Coinníonn rialtóir optamaithe an brú seo laistigh de bhandaleithead daingean intuartha.

Baineann sé an chobhsaíocht seo amach trí úsáid a bhaint as an íoslíon timthriallta cuisle. Dramhaíl gach cuisle neamhriachtanach aer comhbhrúite costasach. Cuireann sé isteach freisin ar chaitheamh meicniúil ar na meáin scagaire. Éiríonn leat nuair a breathes an mála go héasca fad is a íoslaghdaítear tomhaltas fóntais go docht.

Conas a Oibríonn Rialaitheoir Pulse Bailitheoir Dust: Meicnic Oibriúcháin

An Timthriall Glantacháin Pulse-Scaird

Baineann an croí-oibríocht le cur i gcrích na timthriall glantacháin bíge-scairde. Scaoileann an seicheamh seo ábhar cáithníneach gan cur isteach ar shreabhadh aeir an phríomhphróisis.

Tarchur Comhartha

Cuirtear tús leis an seicheamh nuair a sheolann an micreaphróiseálaí comhartha voltais trasna an bhloc teirminéil. Is gnách go mbíonn an comhartha seo 120VAC nó 24VDC, ag brath ar chaighdeáin leictreachais do shaoráide. Téann sé trí seoladán sciath go dtí an comhla solenoid ainmnithe. Cinntíonn an rialtóir go bhfuil an impulse leictreach seo géar agus comhsheasmhach. Is cúis le comharthaí laga an solenoid a stutter nó teip a oscailt go hiomlán. Ní mór duit tarchur comhartha iontaofa a chinntiú. Bíonn tionchar mór ag titeann voltais thar shreang fhada ar éifeachtúlacht glantacháin.

Gníomhachtú Comhla

Nuair a fhaigheann sé an comhartha voltais, cruthaíonn an corna solenoid fhuinneamh réimse maighnéadach. Ardaíonn sé seo plunger inmheánach. Séideann an gníomh méid beag aer píolótach ó chúl na comhla scairt. De bharr na difreálach brú tobann is féidir an scairt sholúbtha a oscailt. Scaoileann sé seo tonn turrainge ardbhrú d’aer comhbhrúite ón gceanntásc díreach isteach sa phíobán séideadh. Spreagann an rialtóir an gníomhnú seo ar an toirt. Cinntíonn sé seo go gcoinníonn an tonn turrainge a eascraíonn as go leor fuinnimh cinéiteach chun fad iomlán an mheáin scagaire a thaisteal.

Fad Pulse (Ar Am) vs. Eatramh (Eas Am)

Bainistíonn an rialtóir dhá pharaiméadar ama: an t-am agus an t-am as-am. Is é fad na bíge, nó in-am, a shocraíonn fad an chomhartha leictreachais a sheoltar chuig an solanóideach. De ghnáth déanann tú é seo a chalabrú idir 50 agus 150 milleasoicind. Teipeann ar chuisle atá níos giorra ná 50 milleasoicind an comhla scairt a oscailt go hiomlán. Caitheann cuisle níos faide ná 150 milleasoicind aer comhbhrúite gan aon fhórsa glantacháin breise a chur leis.

Léiríonn an t-eatramh, nó seach-am, an tréimhse cónaithe idir bíoga as a chéile. Ligeann an sos seo don cheanntásc aer comhbhrúite athluchtú chuig a bhrú oibriúcháin iomlán. Má scaoileann an rialtóir an chéad chomhla eile sula n-aisghabhann an ceanntásc, beidh an chuisle ina dhiaidh sin lag agus neamhéifeachtach.

Seichimh Lámhaigh

Ligeann ard-rialaitheoirí duit seichimh lámhaigh ar leith a roghnú chun an glantachán a bharrfheabhsú agus chun an bonneagar aeroibrithe a chosaint. Spreagann seichimh líneacha lámhaigh na comhlaí in ord uimhriúil. Mar shampla, lasann sé 1, 2, 3, 4. Cé go bhfuil sé simplí a ríomhchlárú, ídíonn lámhaigh líneach an ceanntásc aer comhbhrúite logánta ag foirceann amháin den iomadúil.

Dáileann patrúin lámhaigh tuislithe nó idirdhuilleacha an tarraingt aeir trasna fad iomlán an chinn. Is é patrún tuislithe coitianta ná 1, 5, 2, 6, 3. Cuireann sé seo cosc ​​ar thiteann brú logánta. Cinntíonn sé go bhfaigheann gach comhla an méid aeir uasta atá ar fáil nuair a ghníomhaítear é.

Modhanna Glantacháin Ar Líne vs

Is é an timpeallacht oibriúcháin agus nádúr an deannaigh a shocraíonn do mhodh glantacháin. Ní mór duit cinneadh a dhéanamh ar cheart don rialtóir timthriallta glantacháin a dhéanamh agus an córas ag scagadh aer go gníomhach nó le linn aga neamhfhónaimh leithlisithe.

Glanadh Ar Líne

I gcumraíocht glantacháin ar líne, déanann an rialtóir bíoga a sheicheamhú agus an príomh-lucht leanúna sceite fós ag feidhmiú go hiomlán. Téann gás múcháin go gníomhach trí na scagairí. Sáraíonn an tonn turrainge ardbhrú sruth aeir an phróisis ar ball. Leathnaíonn sé an mála scagaire agus bristeann sé an císte deannaigh. Titeann an cáithníneach a scaoiltear isteach sa hopper thíos. Tá glanadh ar líne caighdeánach don chuid is mó d'fheidhmchláir thionsclaíocha. Ceadaíonn sé táirgeadh leanúnach gan gá le múchadh córais nó seicheamhú damper casta.

Glanadh As Líne

Teastaíonn glanadh as líne ó fheidhmchláir áirithe. Anseo, comhtháthaíonn an rialtóir le rialuithe damper aeroibrithe nó leictreacha chun urranna baghouse ar leith a leithlisiú roimh bíogadh. Trí na dampers inlet nó asraonta a dhúnadh, cuireann an rialtóir stop le sreabhadh aeir an phróisis tríd an roinn shonrach sin. Coisceann sé seo deannach éadrom nó an-scríobach ó ath-thraenáil láithreach ar na scagairí cóngaracha tar éis a bheith bíogach. Tá glanadh as líne éigeantach i dtionscail a dhéileálann le púdair ultra-mhíne nó le deannach trom-mhiotalóireachta. Úsáideann tú é freisin nuair a éilíonn teorainneacha dochta astaíochta socrú cáithníneach iomlán sula dtiocfaidh an urrann ar ais ar líne.

Mód Glanadh Láimhe

Is minic a úsáideann pearsanra cothabhála an modh glantacháin láimhe atá ionsuite i gcomhéadan an rialtóra. Trí sháruithe láimhe agus cnaipí tástála a úsáid, is féidir leat iallach a chur ar an rialtóir comhlaí sonracha a dhó as seicheamh. Cuidíonn an fheidhm seo le diagnóisic cothabhála. Ligeann sé do theicneoirí oibriú solenoid agus sláine comhla scairt a fhíorú gan fanacht le timthriall uathoibrithe. Úsáideann tú modh láimhe freisin chun ualaí troma deannaigh a ghlanadh díreach tar éis múchadh córais. Cinntíonn sé seo go bhfuil na scagairí glan sula dtosaíonn an chéad reáchtáil táirgeachta eile.

Catagóirí Réitigh: Cineálacha Rialaitheoirí Pulse

Cláir Amadóir Seicheamhacha (Glanadh Leanúnach)

Is é an t-atriall is bunúsaí den teicneolaíocht seo ná an bord lasc ama seicheamhach. Feidhmíonn sé lúb glantacháin leanúnach atá bunaithe go docht ar eatraimh ama cláraithe. Nuair a bheidh sé faoi thiomáint, lasann an bord comhla a haon, fanann sé ar an am atá cláraithe, lasann sé comhla a dó, agus leanann sé ar aghaidh leis an bpatrún seo ar feadh tréimhse éiginnte. Feidhmíonn sé go hiomlán dall ar na coinníollacha iarbhír taobh istigh den teach mála. Déanann sé neamhaird ar cibé an bhfuil na scagairí luchtaithe go mór le deannach nó go hiomlán glan.

Is fearr a oibríonn an sásra glantacháin leanúnaigh seo do bhailitheoirí deannaigh aon-aonad, boscaí bruscair neamhspleácha beaga, nó do thimpeallachtaí lódála deannaigh intuartha nuair a ritheann an próiseas ar ráta seasta. Is minic a theipeann ar shaoráidí a dhéanann iarfheistithe faoi shrianta buiséid ar bhoird sheicheamhacha mar gheall ar a gcostas soláthair tosaigh íseal agus a gceanglais sreangaithe simplithe.

Mar sin féin, tá na míbhuntáistí suntasacha. Toisc go n-iompaíonn an bord go leanúnach beag beann ar riachtanas, gineann sé dramhaíl ard aeir comhbhrúite. Luathaíonn flexing leanúnach an mheáin scagaire caitheamh meicniúil. Mar thoradh air seo teip mála roimh am agus minicíocht athsholáthair méadaithe.

Rialaitheoirí Brú Difreálach (dP) (Glanadh Ar Éileamh)

Chun aghaidh a thabhairt ar neamhéifeachtúlachtaí glantacháin leanúnaigh, d'aistrigh an tionscal i dtreo rialaitheoirí Brú Difreálach (dP). Úsáideann na haonaid seo trasduchtóir brú ionsuite nó seachtrach chun monatóireacht a dhéanamh ar an titim brú ar fud na taobhanna glan agus salach den lánúnas tí mála. Braitheann an rialtóir ar phointí socraithe ard agus ísle atá sainithe ag an oibreoir chun an timthriall glantacháin a ordú.

Nuair a thógann an císte deannaigh suas agus nuair a shroicheann an fhriotaíocht an pointe socraithe dP ard, cuireann an rialtóir tús leis an seicheamh bíogach. Leanann sé ar aghaidh ag lasadh comhlaí go dtí go nglanann an císte deannaigh agus titeann an brú go dtí an pointe socraithe íseal. Ag an bpointe seo, stopann an rialtóir an timthriall glantacháin agus téann sé isteach i mód fuireachais. Is é an meicníocht ar-éileamh seo an rogha is fearr le haghaidh tithe mála tionsclaíocha ar scála mór, próisis ualaigh deannaigh inathraithe, agus áiseanna a thugann tosaíocht d'éifeachtúlacht fuinnimh.

Cé go n-éilíonn rialtóirí dP caiteachas caipitil tosaigh níos airde agus calabrú beagán níos casta a bhaineann le suiteáil brú-fheadán, tá na comhbhabhtálacha i bhfabhar coigilteas oibriúcháin fadtéarmach. Trí pulsáil amháin nuair is gá, laghdaíonn na rialtóirí seo go mór tomhaltas aeir chomhbhrúite agus leathnaíonn siad go suntasach saolré oibriúcháin an mheáin scagaire.

An Rialaitheoir Ceart á shonrú

Comhoiriúnacht Comhla agus Cumas Aschuir

Tosaíonn sonrú na crua-earraí cearta le measúnú cruinn ar chumraíocht fhisiceach an tí mála agus ar líon iomlán na n-aschur riachtanach.

Méid Comhairimh Bioráin

Ní mór duit líon riachtanach na n-aschur a ríomh bunaithe ar chumraíocht an phíobáin shéideadh tí mhála. Ní mór go mbeadh an oiread bioráin aschuir ar a laghad ag rialtóir agus atá comhlaí scairt ar an iomadúil. De ghnáth tairgeann boird chaighdeánacha 10, 20, nó 32 aschur. Molaimid bord a shonrú le cúpla aschur breise. Freastalaíonn sé seo ar mhodhnuithe amach anseo nó feidhmíonn sé mar bhealaí cúltaca má theipeann ar bhloc teirminéil ar leith.

Líonraithe vs standalone

Is é scála an chórais bailithe deannaigh a shocraíonn na riachtanais líonraithe. Oibríonn rialtóirí aonchláir go foirfe le haghaidh aonaid neamhspleácha le líon teoranta comhlaí. Teastaíonn cumraíochtaí líonraithe máistir/sclábhaithe ó thithe mála móra ilmhodúil. Sa socrú seo, déanann máistir-rialtóir aonair monatóireacht ar an mbrú difreálach agus socróidh sé an t-ord. Feidhmíonn cláir sclábhaithe iolracha atá suite go háitiúil in aice leis na comhlaí an lámhaigh leictreach. Laghdaíonn sé seo ritheann seolta fada, costasach agus simplíonn sé fabhtcheartú.

Cumais Leathnaithe

Ba cheart d'áiseanna a bhfuiltear ag súil le fás sa todhchaí meastóireacht a dhéanamh ar rialtóirí a bhfuil cláir mhéadaithe mhodúlacha acu. In ionad an mháistiraonad ar fad a athsholáthar agus urrann nua don teach mála á chur leis, léimeann teicneoirí modúl leathnaithe ar an iarnród DIN atá ann cheana féin agus nascann sé trí chábla ribín é. Cosnaíonn an modúlacht seo an infheistíocht tosaigh i gcrua-earraí agus laghdaítear an t-am aga a bhaineann le huasghráduithe córais.

Rátálacha um Chaomhnú Comhshaoil ​​agus Imfhálú

Is é an timpeallacht fhisiciúil timpeall ar an mbailitheoir deannaigh a shocraíonn an t-imfhálú cosanta is gá do na comhpháirteanna leictreonacha íogaire.

Caighdeáin NEMA/IP

Má roghnaítear an rátáil imfhálaithe NEMA nó IP cuí, seachnaíonn sé teip roimh am ar an mbord. D’fhéadfadh sé nach mbeadh ach imfhálú bunúsach deannaigh NEMA 12 ag teastáil le haghaidh feidhmchláir chaighdeánacha laistigh. Éilíonn suiteálacha lasmuigh a bhíonn faoi lé báistí agus tuirlingí nite NEMA 4 clúdach uiscedhíonta. Má tá gáis nó ceimiceáin chreimneach sa chomhshaol, tá sé éigeantach imfháluithe fiberglass nó cruach dhosmálta NEMA 4X. In áiseanna a láimhseálann deannach indóite amhail grán, siúcra nó púdar alúmanaim, ní mór duit imfháluithe pléascadh-dhíonach NEMA 7/9 a shonrú. Cuireann sé seo cosc ​​​​ar stua inmheánach leictreach ó adhaint an t-atmaisféar máguaird.

Caoinfhulaingt Teochta

Éilíonn teochtaí comhthimpeallacha foircneacha mionathruithe ar chrua-earraí. Ní mór go n-áireofaí ar rialtóirí atá suite lasmuigh in aeráidí reo téitheoirí atá ionsuite le teirmeastatach. Cuireann sé seo cosc ​​​​ar chomhdhlúthú ó reo ar an gclár ciorcad. Éilíonn timpeallachtaí ardteasa aeráil leordhóthanach agus cláir chiorcaid atá brataithe le comhréireacht. Is éard atá i gceist le sciath comhréireach scannán tanaí polaiméire a chur i bhfeidhm ar na comhpháirteanna leictreonacha. Cosnaíonn sé iad ó thaise, turraing teirmeach, agus cáithníní aerbheirthe creimneach.

Comhtháthú SCADA agus Rianú Comhlíonta

Éilíonn áiseanna tionsclaíocha nua-aimseartha comhtháthú sonraí idir trealamh forimeallach agus seomraí rialaithe lárnacha chun monatóireacht a dhéanamh ar fheidhmíocht agus comhlíonadh comhshaoil ​​a chinntiú.

Prótacail Chumarsáide

Is céim riachtanach sa phróiseas sonraíochta é prótacail chumarsáide a mheas. D’fhéadfadh nach mbeadh ach aschur caighdeánach analógach 4-20mA ag teastáil ó chomhtháthú bunúsach chun an léamh brú difreálach fíor-ama a tharchur chuig PLC lárnach. Baineann áiseanna níos forbartha úsáid as Modbus RTU, Modbus TCP, nó nascacht Ethernet/IP. Ligeann na prótacail dhigiteacha seo don chóras SCADA monatóireacht a dhéanamh ar fheidhmíocht comhla aonair, pointí socraithe ard/íseal a choigeartú go cianda, agus líon beacht na dtimthriallta glantacháin a dhéantar in aghaidh an tsift a rianú.

Tuairisciú Astuithe

Is minic a éilíonn comhlachtaí rialála comhshaoil ​​logaí oibríochta mionsonraithe chun a fhíorú go bhfeidhmíonn trealamh rialaithe truaillithe aeir i gceart. Tá cuimhne inmheánach ag ard-rialaitheoirí a logálann treochtaí dP, minicíochtaí cuisle, agus stair aláraim. Comhlíonann na sonraí seo ceanglais tuairiscithe ceada aeir Teideal V. Trí na sonraí stairiúla seo a easpórtáil, cruthaíonn bainisteoirí gléasra do chigirí gur choinnigh an teach mála an titim brú optamach agus gur tugadh aghaidh láithreach ar aon chúinsí lochta.

Rioscaí Coiteann Cur Chun Feidhme agus Conas iad a Chosc

Modhanna Teip Coitianta agus Fabhtcheartú

Téann fiú na córais leictreonacha is láidre i ngleic le constaicí oibriúcháin. Má bhunaítear creat soiléir fabhtcheartaithe laghdaítear aga neamhfhónaimh agus seachnaítear athsholáthar comhpháirteanna nach bhfuil gá leis.

Shorts Leictreach agus Borradh

Bíonn spící voltais agus torann leictreach i dtimpeallachtaí tionsclaíochta. Séideann na borrthaí seo fiúsanna go héasca nó déanann siad micreaphróiseálaithe inmheánacha an rialaitheora a fhriochadh. Tarlaíonn pointe teipe coitianta nuair a théann uisce isteach sna seoladáin solenoid. Cruthaíonn sé seo gearr marbh a thaistealaíonn ar ais go dtí an bloc teirminéil. Chun na rioscaí seo a mhaolú ní mór feistí cosanta borrtha cearta a shuiteáil ar an soláthar cumhachta isteach. Ní mór duit lúba drip a úsáid ar gach nasc seoladáin agus a chinntiú go bhfanann gach séala imfhálaithe slán tar éis iniúchtaí cothabhála.

Rialaitheoir Pulse lochtach a Fhiagnóisiú

Nuair a theipeann ar an timthriall glantacháin, ní mór do theicneoirí creat diagnóiseach céim ar chéim a fheidhmiú chun an cheist a leithlisiú. Ag diagnóisiú lochtach tosaíonn an rialtóir cuisle le fíorú an voltas ionchuir ag na príomh-chríochfoirt chumhachta. Má tá an chumhacht i láthair ach tá an bord neamhfhreagrach, seiceáil na fiúsanna gloine bunscoile. Ansin, bain úsáid as iliméadar digiteach chun na comharthaí aschuir ag na bloic teirminéil a fhíorú le linn seicheamh lámhaigh. Má chláraíonn an multimeter an titim voltas ceart ach go dteipeann ar an gcomhla tine, luíonn an cheist le sruth sa sreangú nó sa solenoid féin. Ba cheart do theicneoirí na feidhmeanna sáraithe láimhe a thástáil freisin chun an loighic uathoibrithe a sheachbhóthar agus iniúchadh a dhéanamh ar an bhfeadánra brú atá ceangailte leis an braiteoir dP le haghaidh bacanna nó tógáil comhdhlúthúcháin.

Seo seicheamh diagnóiseach caighdeánach do theicneoirí allamuigh:

1. Tomhais an voltas líne isteach ag an bpríomhbhloc teirminéil.

2. Déan iniúchadh ar na fiúsanna gloine nó ceirmeacha ar an gclár ciorcad le haghaidh leanúnachais.

3. Greamaigh an cnaipe tástála láimhe chun seicheamh lámhaigh a bhrú.

4. Tomhais an voltas aschuir ag na bioráin chomhla ar leith le linn gníomhaithe.

5. Déan an feadán brú a dhícheangal agus aer comhbhrúite a shéideadh trí na línte chun an taise a ghlanadh.

Siondróm an ' Comhla Stuck'.

Tarlaíonn mídhiagnóis go minic nuair a mhearbhallaíonn oibreoirí aschur rialtóra teipthe le comhla scairt atá greamaithe go meicniúil. Má sceitheann comhla aer go leanúnach, is annamh a bhíonn an locht ar an rialtóir. Is dócha gur chuir smionagar nó taise sa líne aer comhbhrúite isteach ar an scairt rubair. Coscann sé seo é a shéaladh i gcoinne suíochán na comhla. Chun idirdhealú a dhéanamh idir an dá cheann, ba cheart do theicneoirí an sreangú leictreach a dhícheangal leis an solenoid amhrastach. Má leanann an comhla ag sceitheadh ​​aer, tá an fhadhb go hiomlán meicniúil. Teastaíonn athsholáthar ar an trealamh scairt.

Optimization agus Réaltachtaí Calabrúcháin

Níl ann ach crua-earraí nua a shuiteáil an chéad chéim. Baineann calabrú cuí amach na héifeachtúlachtaí oibriúcháin atá ag teastáil.

Ceanntásc Starvation

Ceann de na hearráidí calabrúcháin is coitianta ná an t-eatramh seach-ama a shocrú ró-ghearr. Glacann oibreoirí leis go minic gur ionann pulsáil níos tapúla agus glanadh níos fearr. Má tá an t-eatramh ró-ghearr, ní féidir leis an umar aer comhbhrúite athluchtú go hiomlán idir na timthriallta. Bíonn ocras ceanntásca mar thoradh air seo. Is éard a bhíonn mar thoradh air ná bíoga lag, neamhéifeachtacha a theipeann ar na málaí a ghlanadh agus cumas aer comhbhrúite an ghléasra a dhraenáil ag an am céanna. Ní mór duit an seach-am a chalabrú bunaithe ar mhéid sonrach an chinn agus ar ráta aisghabhála comhbhrúiteoir aeir an ghléasra.

Bunlíne dP Calabrú

Agus rialtóir dP nua á shuiteáil nó na málaí scagaire go léir a athsholáthar, ní mór d'oibreoirí titim brú bonnlíne ceart a bhunú sula socrófar na tairseacha glantacháin ard agus íseal. Éilíonn scagairí nua tréimhse oiriúnaithe chun císte deannaigh bunscoile a thógáil. Méadaíonn sé seo go nádúrtha an friotaíocht bunlíne. Má chalabraíonn tú an pointe socraithe ró-íseal le linn na céime tosaigh seo, téann an rialtóir isteach i lúb glantacháin leanúnach. Scriosann sé seo an císte deannaigh bunscoile atá riachtanach agus is cúis le caitheamh roimh am na meán. Breathnaigh ar an mbunlíne thar roinnt laethanta de ghnáththáirgeadh sula gcuirtear faoi ghlas sna pointí socraithe deiridh.

Costas vs. Luach: An tUasghrádú a Fhírinniú

Eacnamaíocht Aeir Chomhbhrúite

Braitheann ríomh an toraidh ar infheistíocht le huasghrádú ó lasc ama leanúnach go rialtóir dP ar éileamh go mór ar eacnamaíocht an aeir chomhbhrúite. Tá aer comhbhrúite ar cheann de na fóntais is costasaí in aon ghléasra déantúsaíochta. Ídíonn lasc ama seicheamhach a bhíonn ag bualadh gach 10 soicind méid ollmhór aeir thar thréimhse 24 uair an chloig, is cuma an gá na scagairí a ghlanadh i ndáiríre. Trí aistriú chuig glanadh ar éileamh, is minic a fheiceann áiseanna laghdú 30% go 40% ar mhinicíocht cuisle. Aistríonn sé seo go díreach ualach leictreach laghdaithe ar chomhbhrúiteoirí aeir an ghléasra. Cruthaíonn sé coigilteas suntasach míosúla áirgiúlachta a fhritháireamh go tapa ar phraghas ceannaigh tosaigh an rialaitheora nua.

Minicíocht Athsholáthair Scagaire

Bíonn tionchar díreach ag bíogáil optamaithe ar shaolré fisiciúil an mheáin scagaire. Is infheistíochtaí caipitil suntasacha iad málaí scagaire ardfheidhmíochta a mhonaraítear as seicní PTFE, snáithíní aramid, nó fiberglass speisialaithe. Gach uair a bhuaileann tonn turrainge bíge an mála, bogann an fabraic agus buaileann sé an caighean inmheánach miotail. Cuireann ró-ghlanadh leanúnach dlús leis an strus meicniúil seo. Tá teip snáithe roimh am agus dalladh mála mar thoradh air. Trí rialtóir dP a úsáid chun cuisle a dhéanamh ach amháin nuair is gá, laghdaítear an caitheamh meicniúil seo go mór le háiseanna. Leathnaíonn sé seo saol na tacair scagaire daor trí mhí nó fiú blianta.

Laghdú Saothair Cothabhála

Is é luach folaithe na n-ardrialtóirí ná laghdú ar shaothar cothabhála. Éilíonn cláir sheicheamhacha níos sine cigireachtaí láimhe ar thithe mála chun oibriú a fhíorú. Ceadaíonn rialaitheoirí nua-aimseartha atá feistithe le táscairí LED diagnóiseacha, cumais aláraim iargúlta, agus comhtháthú SCADA foirne cothabhála monatóireacht a dhéanamh ar an gcóras ón seomra rialaithe. In ionad a bheith ag dreapadh go barr an mhála go laethúil chun éisteacht le comhlaí lámhaigh, faigheann teicneoirí foláirimh uathoibrithe má theipeann ar solenoid nó má sháraíonn an brú difreálach an tairseach. Fágann an t-athrú seo ó fabhtcheartú imoibríoch go monatóireacht réamhghníomhach uaireanta cothabhála luachmhara d'oibríochtaí gléasra eile.

Conclúid

1. Iniúchadh a dhéanamh ar do threochtaí brú difreálaigh reatha chun bunlíne oibríochta cruinn a bhunú.

2. Ríomh an úsáid a bhaineann tú as aer comhbhrúite faoi láthair chun coigiltí fóntais féideartha ó chóras ar-éileamh a aithint.

3. Déan do voltas solenoid reatha agus do chainníocht iomlán comhla a mhapáil chun an comhaireamh bioráin aschuir beacht atá ag teastáil a chinneadh.

4. Téigh i gcomhairle le speisialtóir rialuithe aeroibrithe chun an bord athsholáthair cuí agus rátáil imfhálaithe do do thimpeallacht a shonrú.

CCanna

C: Cad é an ré cuisle caighdeánach do rialtóir cuisle bailitheoir deannaigh?

A: Tá an ré caighdeánach bíog, nó ar-am, idir 50 agus 150 milleasoicind. Osclaíonn an fhuinneog ghairid seo an comhla scairt go hiomlán agus scaoileann tonn turrainge ardbhrú. Nuair a dhéantar ríomhchlárú ar feadh tréimhse níos faide ná 150 milleasoicind cuireann sé aer comhbhrúite amú. Fanann an chomhla ar oscailt tar éis don tonn turrainge tosaigh taisteal síos an phíobán buille, gan aon fhórsa glantacháin breise a sholáthar.

C: Conas a bheidh a fhios agam an bhfuil mo rialtóir pulse dona?

A: I measc na comharthaí a bhaineann le rialtóir teipthe tá brú ard difreálach leanúnach in ainneoin go bhfuil cumhacht ag an gcóras, gan aon fhuaimeanna pulsála inchloiste ón teach mála, nó fiúsanna séidte arís agus arís eile ar an gclár ciorcad. Má theipeann ar na cnaipí tástála láimhe na comhlaí a ghníomhú, nó má theipeann ar na táscairí aschuir LED soilsiú le linn seicheamh, is dócha go dteastaíonn athsholáthar ar an mbord.

C: An féidir liom bord lasc ama leanúnach a uasghrádú go rialtóir pulse dP?

A: Is ea, is próiseas caighdeánach iarfheistithe é uasghrádú. Ceannaíonn tú aonad rialaitheora dP agus suiteálann tú feadánra brú. Ceangail feadán amháin go dtí an plenum aer salach faoi bhun an leatháin feadáin agus an ceann eile leis an bplánaim aer glan os cionn leathán an fheadáin. Úsáideann an rialtóir nua na hionchuir seo chun monatóireacht a dhéanamh ar fhriotaíocht agus chun glanadh a spreagadh ar éileamh.

C: Cén voltas a úsáideann rialtóirí cuisle bailitheoir deannaigh?

A: Feidhmíonn rialtóirí ar voltais ionchuir agus aschuir caighdeánach 120VAC, 24VDC, nó 240VAC. Ní mór duit voltas aschuir an rialaitheora a mheaitseáil leis an rátáil corna solenóideach atá ann cheana féin. Má sheoltar 120VAC chuig solenoid 24VDC, scriosann sé an corna. Theipeann ar sheoladh 24VDC chuig solenoid 120VAC an réimse maighnéadach is gá a chruthú chun an comhla a oscailt.

C: Cén fáth a bhfuil mo bhailitheoir deannaigh ag bualadh go leanúnach?

A: Eascraíonn pulsing leanúnach de ghnáth ó thrí chúis. Úsáideann an córas lasc ama bunúsach seicheamhach go lúb leanúnach. Tá líne brú bactha nó dícheangailte ag rialtóir dP agus is cúis le léamha bréagacha arda. Nó, sroichtear an pointe socraithe dP ard ach ní féidir leis an teach mála téarnamh toisc go bhfuil na málaí scagaire dalláilte go buan le deannach.

C: Cad é an difríocht idir rialtóir pulse agus comhla diaphragm?

A: Is é an rialtóir pulse inchinn leictreonach an chórais. Próiseálann sé loighic, déanann sé monatóireacht ar bhrú, agus cuireann sé an comhartha voltas leictreach. Is é an comhla scairt an chomhpháirt mheicniúil tromshaothair atá suite ar an gceanntásc aeir. Osclaíonn sé go fisiciúil nuair a fhaigheann sé an comhartha píolótach aeroibrithe, ag scaoileadh toirt an aeir chomhbhrúite isteach sna málaí scagaire.
