Struktur utama pengumpul habuk beg rumah terdiri daripada empat bahagian: perumahan, pemasangan beg penapis debu, sistem pembersihan nadi jet, dan sistem pelepasan abu.
Perumahan: Perumahan terdiri daripada ruang atas, ruang tengah, corong, dan saluran masuk/outlet udara.
Perhimpunan beg penapis habuk: Perhimpunan ini termasuk beg penapis habuk dan sangkar mereka yang menyokong.
Sistem Pembersihan Pulse-Jet: Sistem ini terdiri daripada tangki udara, paip pukulan, injap solenoid nadi, injap kawalan solenoid, dan pengawal nadi.
Sistem pelepasan abu: Sistem ini termasuk motor, pengurangan, penghantar skru, dan injap udara berputar.

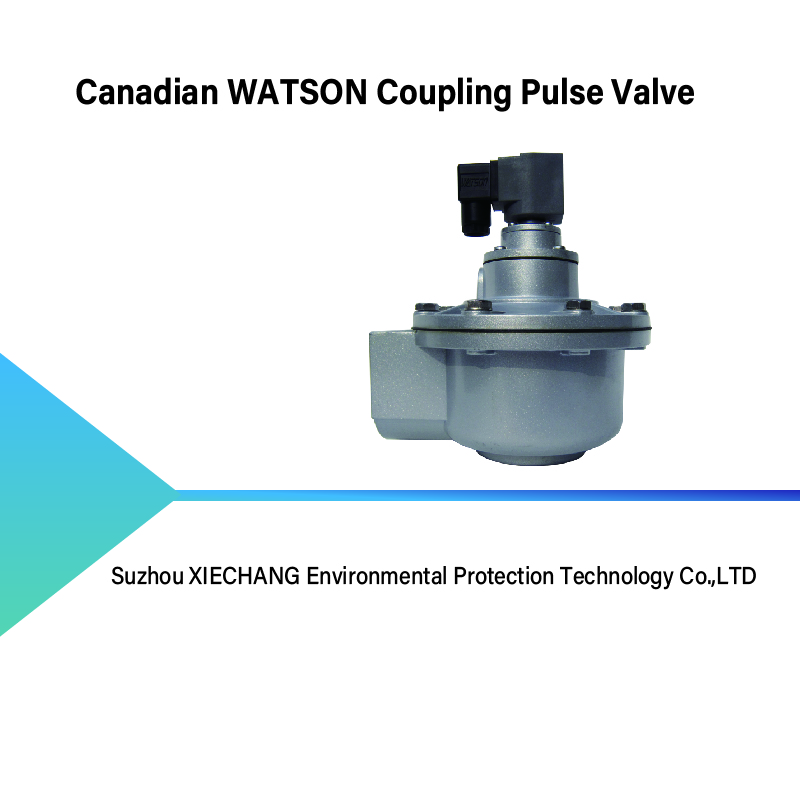

Ciri-ciri injap solenoid denyut berulir adalah bahawa pelabuhan masuk dan keluar udara disusun pada sudut 90 darjah. Di dalam injap, diafragma membahagikan injap solenoid nadi ke dalam dua ruang udara -depan dan belakang.
Udara tekanan tinggi memasuki salur masuk dan mengalir ke ruang udara yang lebih rendah. Apabila injap solenoid nadi tidak bertenaga , udara mengalir melalui saluran tekanan malar di antara ruang atas dan bawah dan ke dalam ruang bantuan tekanan melalui lubang pendikit. Inti injap, di bawah tindakan musim bunga, menghalang pelabuhan ekzos, menghalang udara daripada melarikan diri. Ini menyamakan tekanan antara ruang pelepasan tekanan dan ruang udara yang lebih rendah. Diafragma, ditekan oleh musim bunga, menutup pelabuhan pukulan, menghalang udara daripada melepaskan.
Apabila injap solenoid nadi bertenaga , teras injap diangkat oleh daya elektromagnet, membuka pelabuhan ekzos dan melepaskan udara termampat. Oleh kerana lubang pendikit di saluran tekanan malar, kadar di mana udara melarikan diri melalui pelabuhan ekzos lebih cepat daripada kadar di mana udara memasuki ruang bantuan tekanan. Ini menyebabkan tekanan dalam ruang pelepasan tekanan jatuh di bawah ruang udara yang lebih rendah, menolak diafragma ke atas dan membuka port pukulan untuk pembersihan nadi.
