اصل کار فیلتر کیسه دمنده معکوس

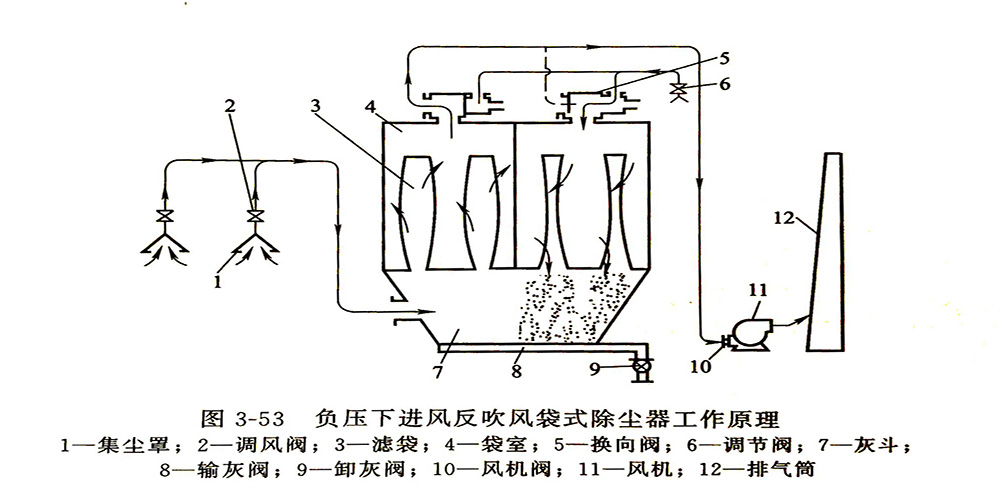

ضربه معکوس با فشار منفی ورودی به سمت پایین فیلتر کیسه ای ، با طراحی منحصر به فرد خود، به طور موثر گازهای حاوی گرد و غبار را تصفیه می کند. عملیات آن عمدتاً شامل سه مرحله به هم پیوسته است: فیلتراسیون گازهای مملو از غبار، نظارت بر مقاومت کیسه فیلتر و تمیز کردن گرد و غبار با دمیدن معکوس.

فیلتراسیون گازهای غبارآلود

تحت یک محیط با فشار منفی، به دلیل نیروی مکش تولید شده توسط فن، گازهای حاوی گرد و غبار از هود گرد و غبار به داخل گردگیرنده کشیده می شوند. گازها از قسمت پایینی غبارگیر وارد محفظه کیسه می شوند. در داخل محفظه کیسه، کیسه های فیلتر استوانه ای معلق هستند. هنگامی که گازهای مملو از گرد و غبار از کیسه های فیلتر عبور می کنند، کیسه ها به دلیل ویژگی های مانع فیزیکی خود، گرد و غبار را روی سطوح خود به دام می اندازند. فقط گازهای تصفیه شده می توانند از کیسه های فیلتر عبور کنند. این گازهای تمیز از داخل کیسه های فیلتر به سمت بالا جریان می یابند، وارد مجرای اگزوز بالایی می شوند و سپس تحت تأثیر فن از طریق دودکش به اتمسفر تخلیه می شوند. در طی این فرآیند به تدریج یک لایه گرد و غبار روی سطح کیسه های فیلتر تشکیل می شود. این لایه گرد و غبار نه تنها محصول فرآیند فیلتراسیون است، بلکه تا حدی به فیلتراسیون کمک می کند و مانع از ریزگردها می شود.

نظارت بر مقاومت کیسه فیلتر

با ادامه فرآیند فیلتراسیون، گرد و غبار بیشتری روی سطح کیسه های فیلتر جمع می شود و مقاومت در برابر عبور گازها از کیسه ها به تدریج افزایش می یابد. در سیستم گرد و غبار، سنسورهای فشار برای نظارت مداوم بر اختلاف فشار در کیسه های فیلتر، یعنی مقاومت جمع کننده گرد و غبار نصب می شوند. هنگامی که اختلاف فشار به حد بالایی از پیش تنظیم شده می رسد، نشان می دهد که عملکرد فیلتر کیسه های فیلتر به شدت تحت تأثیر تجمع گرد و غبار قرار گرفته است. اگر به موقع تمیز نشود، راندمان حذف گرد و غبار به میزان قابل توجهی کاهش می یابد و مصرف انرژی سیستم افزایش می یابد. در این مرحله، برنامه تمیز کردن گرد و غبار با دمیدن معکوس فعال می شود.

پاکسازی گرد و غبار با ضربه معکوس

فرآیند تمیز کردن گرد و غبار با دمیدن معکوس از طریق باز و بسته شدن منظم شیرهای معکوس سه طرفه انجام می شود. هنگامی که نیاز به تمیز کردن گرد و غبار است، شیرهای معکوس سه طرفه برای تغییر جهت جریان گاز عمل می کنند و به برخی از گازهای تصفیه شده اجازه می دهند وارد گاز شوند. کیسه های فیلتر در جهت معکوس این جریان گاز معکوس بر خلاف جهت جریان گاز در هنگام تصفیه است و دو اثر دارد. از یک طرف، فشار استاتیکی جریان گاز معکوس، کیسه های فیلتر را تغییر شکل می دهد. کیسه های فیلتر استوانه ای اصلی به صورت مقطع ستاره ای شکل یا یک خط فشرده می شوند. از طرف دیگر، جریان گاز معکوس با سرعت بالا به طور مستقیم بر لایه گرد و غبار روی سطح کیسه های فیلتر تأثیر می گذارد. هنگامی که دمیدن معکوس به پایان می رسد، کیسه های فیلتر به حالت فیلتراسیون باز می گردند. کیسه های فیلتر به دلیل تغییر شکل شدید می لرزند. تحت اثر ترکیبی تغییر شکل کیسه، ضربه جریان گاز و ارتعاش، لایه گرد و غبار چسبیده به سطح کیسه های فیلتر می ریزد، به داخل قیف خاکستر در قسمت پایین جمع کننده غبار می ریزد و سپس از طریق دستگاه تخلیه خاکستر تخلیه می شود. با این حال، از آنجایی که نیروهای جریان گاز معکوس بر روی قسمت‌های مختلف کیسه‌های فیلتر متفاوت است، این روش پاک‌سازی گرد و غبار گاهی منجر به ریزش گرد و غبار موضعی می‌شود و در نتیجه لایه‌برداری تکه‌ای ایجاد می‌شود.

سه مرحله فوق به طور پیوسته چرخش می‌کنند و عملکرد مداوم، پایدار و کارآمد فیلتر کیسه‌ای با فشار منفی با ورودی معکوس را تضمین می‌کنند و امکان تصفیه گازهای مملو از گرد و غبار را فراهم می‌کنند.
